6.3.2.3 Anschlüsse, Anzeigen und Taster

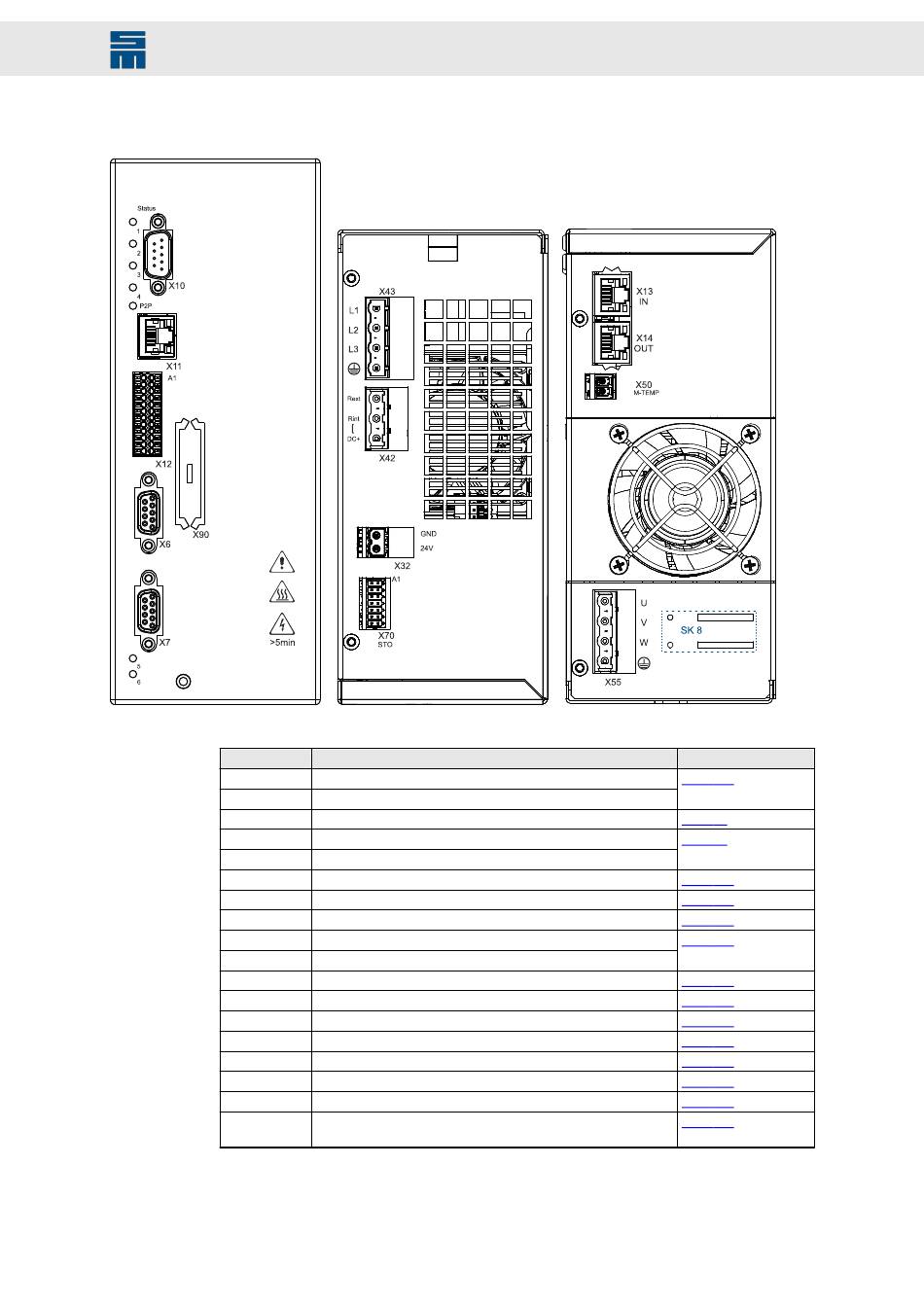

Abb. 89: Ansichten 0SD4SD1F1Fxxxx: Frontplatte (links), Oberseite (mittig) und Unterseite (rechts)
Name
1/2/3
4/5/6
P2P
X6
X7
X10
X11
X12
X13
X14
X32
X42
X43
X50
X55
X70
X90
SK 8
Drive Controller SD4S - Hardwarebeschreibung
Bedeutung
Status-LEDs für das Gerät
Status-LEDs für den Feldbus
P2P-Taster
Encoder-Eingang 1
Encoder-Eingang 2 / Optionssteckplatz
COM-Schnittstelle (RS232/RS485/CAN)
Ethernet-Schnittstelle
Eingänge/Ausgänge
Feldbus-Eingang
Feldbus-Ausgang
24-V-Logikeinspeisung
Ballastwiderstand
Einspeisung
Motortemperaturfühler
Motor
Sicherheitsschaltung / Anlaufsperre (STO)
Anschlussplatz für Gebererweiterung
Befestigungsmöglichkeit für Schirmanschlussklemme SK 8 von
Phoenix Contact
Gerätevarianten SD4S
Beschreibung
Seite 130
Seite 95
Seite 96
Seite 100
Seite 103
Seite 104
Seite 109
Seite 110
Seite 112
Seite 113
Seite 116
Seite 118
Seite 119
Seite 133
Seite 121
