7.7.3 Digitale Ausgänge OUT2 bis OUT5
Der Ausgangstreiber für die Ausgänge OUT2 bis OUT5 an Stecker X12 kann als Low-
Side-Treiber oder als High-Side-Treiber arbeiten. Den gewünschten Treibertyp stellen
Sie in der Software drivemaster4 ein. Die Funktionen der Ausgänge parametrieren Sie
ebenfalls in der Software drivemaster4.
Die Ausgänge sind kurzschlussfest und generieren eine entsprechende Fehlermeldung.
Sie sind nur für ohmsche Lasten ausgelegt (kein interner Freilaufzweig). Die Ausgangs-
spannung entspricht der 24-V-Logikeinspeisung an Stecker X32.
Low-Side-Treiber
– einzeln: max. 100 mA
– gesamt: max. 400 mA
– max. 30 V

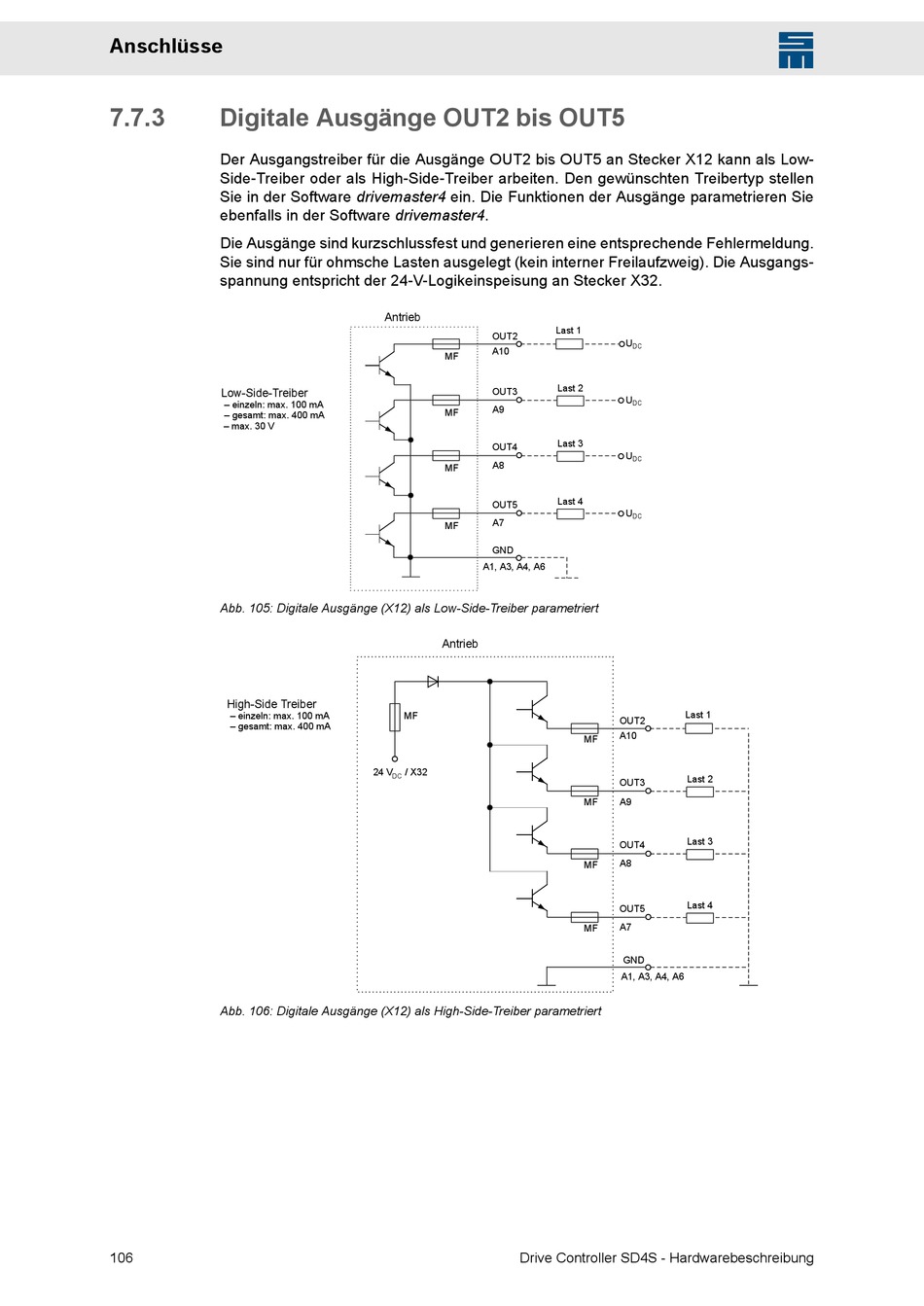

Abb. 105: Digitale Ausgänge (X12) als Low-Side-Treiber parametriert
High-Side Treiber
– einzeln: max. 100 mA
– gesamt: max. 400 mA
Abb. 106: Digitale Ausgänge (X12) als High-Side-Treiber parametriert
