7 Anschlüsse
7.1 Bedienung der Klemmenanschlüsse
SIEB & MEYER verwendet auf seinen Geräten Reihenklemmen des Hersteller Phoenix
Contact (www.phoenixcontact.com).
Bei den Reihenklemmen finden Sie folgende Hinweise zur Anschlusstechnik:
▶
Bezeichnung der Reihenklemme des Herstellers Phoenix Contact (z.B. „MC", „P-
C4")
▶
minimaler Leiterquerschnitt der Klemmenanschlüsse gemäß Nennstrom des
SIEB & MEYER-Geräts
▶
maximaler Leiterquerschnitt gemäß Angabe des Herstellers Phoenix Contact
▶
maximales Anzugsdrehmoment der Schrauben bei Schraubanschlussklemmen ge-
mäß Angabe des Herstellers Phoenix Contact
7.1.1 Push-in-Federanschluss
Reihenklemmen mit Push-in-Technik arbeiten nach dem Druckfederprinzip:
Die Kontaktfeder drückt den Leiter gegen die stromführende Kupferschiene. Die be-
sondere Federkontur ermöglicht eine direkte und werkzeuglose Verdrahtung von star-
ren Leitern und flexiblen Leitern mit Aderendhülse oder verdichteten Leiterenden (ab
0,25 mm²).
▶
Beim Einführen des Leiters in die
Klemmstelle öffnet die Feder selbsttä-
tig.
▶
Um den Leiter zu lösen oder kleinere
Leiter ab 0,14 mm² bzw. solche ohne
Aderendhülse einzustecken, drücken
Sie den farblich abgesetzten Be-
tätigungsdrücker mit einem Schlitz-
schraubendreher.
7.2 Kabelanforderungen
Die in diesem Abschnitt beschriebenen Kabel entsprechen den Anforderungen, die
SIEB & MEYER für eine einwandfreie Funktion einer Kabelverbindung fordert.
Drive Controller SD4S - Hardwarebeschreibung

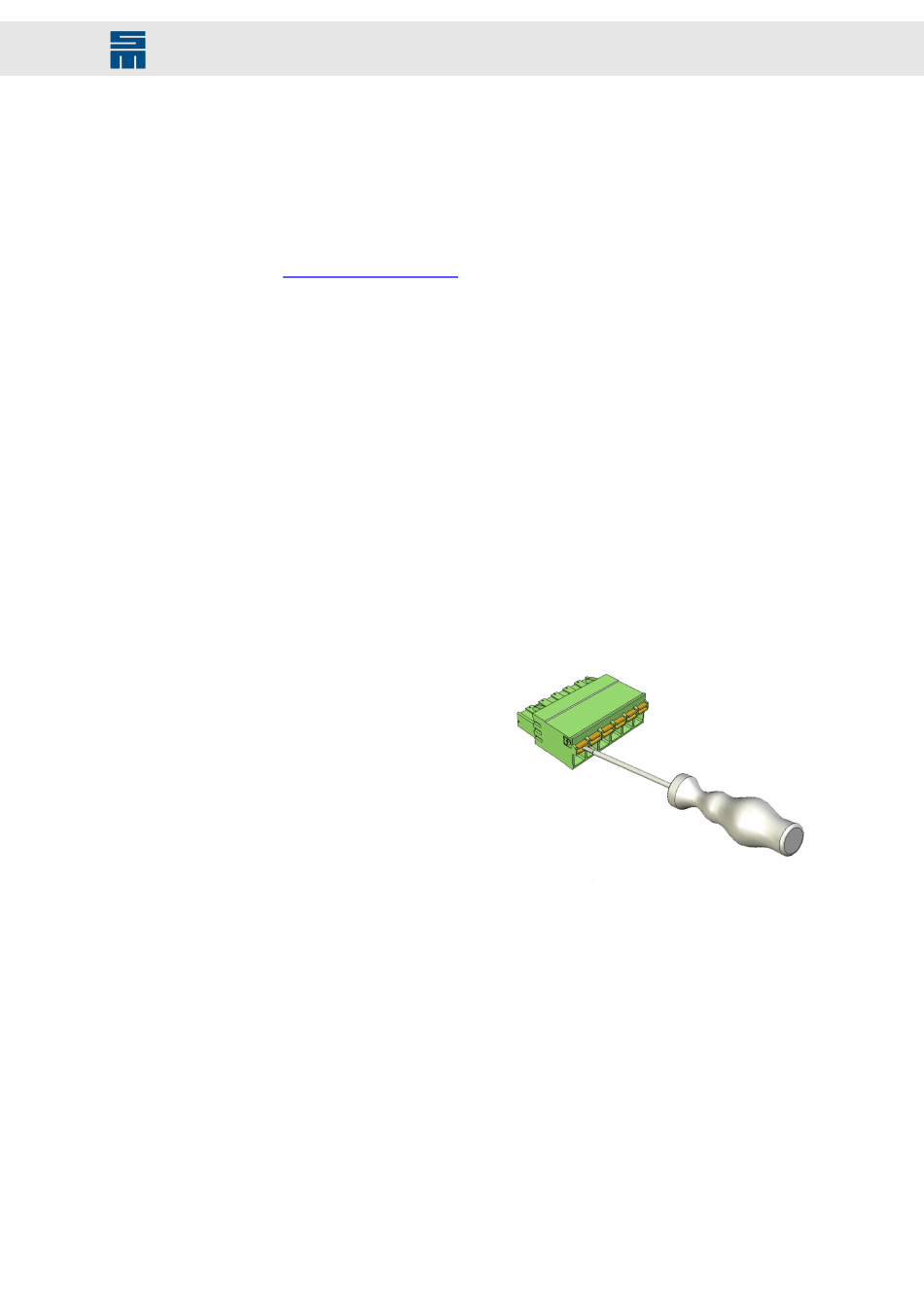

Abb. 90: Lösen des Leiters
