7

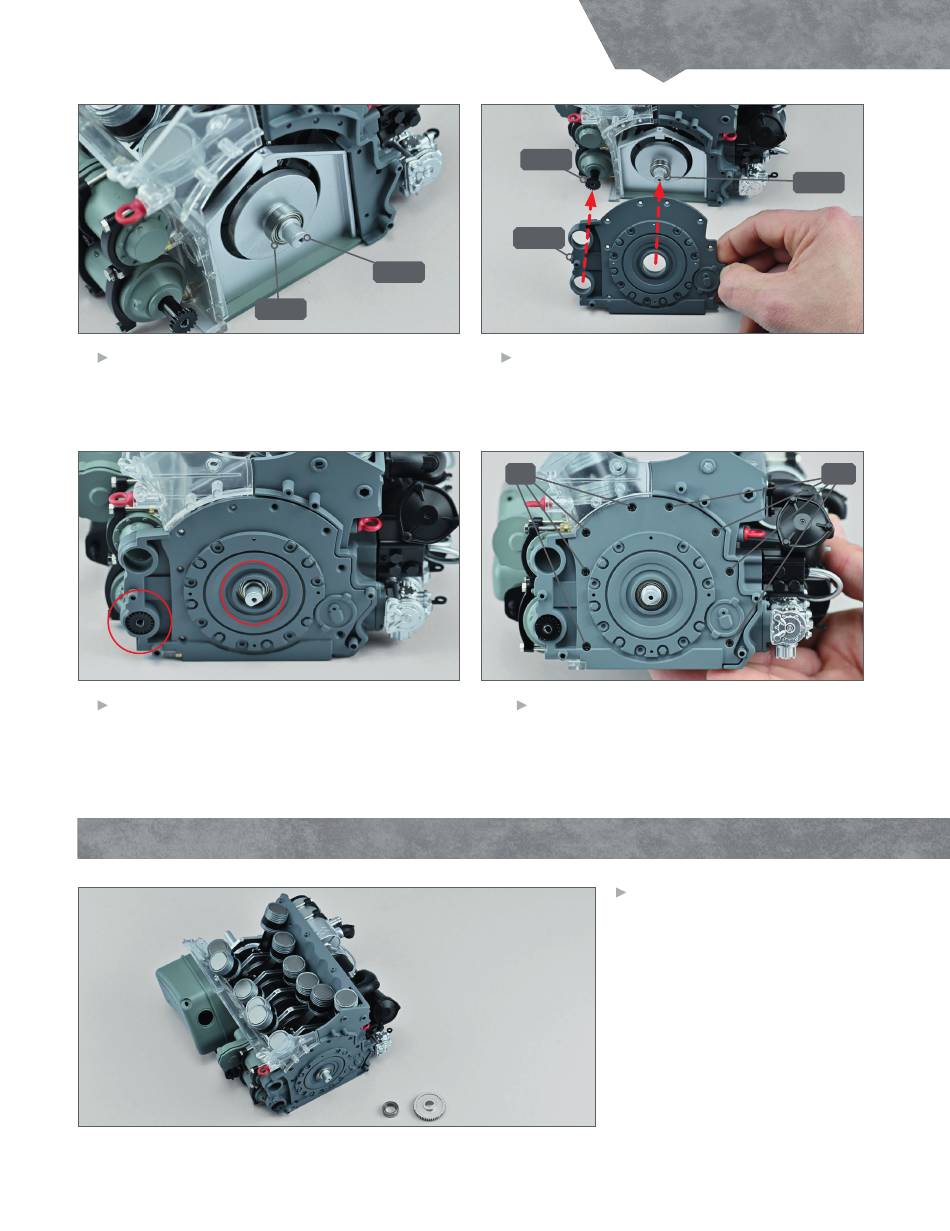

Drehen Sie die Baugruppe wieder um. Stecken Sie
eines der Lager 148I auf den Stift der Kurbelwelle
141A, wie auf dem Foto gezeigt.
9
Drücken Sie die Motorplatte gegen das Motorgehäu-
se, bis das Zahnrad des Anlassers leicht herausragt.
Prüfen Sie, ob das Lager korrekt in der Motorplatte
sitzt.
DAS BAUERGEBNIS
141A
148I
S
135A
145A
8
Nehmen Sie die vordere Motorplatte 145A zur Hand
und bringen Sie sie am Motorgehäuse an. Stecken
Sie den Stift der Kurbelwelle 141A durch das mittlere
Loch der Motorplatte sowie das Zahnrad des Anlas-
sers 135A in das untere der beiden seitlichen Löcher.
HP
10
Befestigen Sie die Motorplatte an der rechten
Hälfte des Motorgehäuses, indem Sie vier Schrau-
ben HP in den angegebenen Löchern anziehen.
Befestigen Sie auf die gleiche Weise die Motorplat-
te an der linken Hälfte mit vier Schrauben HM.
So sieht der Motor am Ende dieser
Montagephase aus. Bewahren Sie ihn
zusammen mit den übrigen Teilen an
einem sicheren Ort auf.
B
–
auanleitung
S
chritt für
chritt
141A
HM
7
