auanleitung
S
chritt für
7

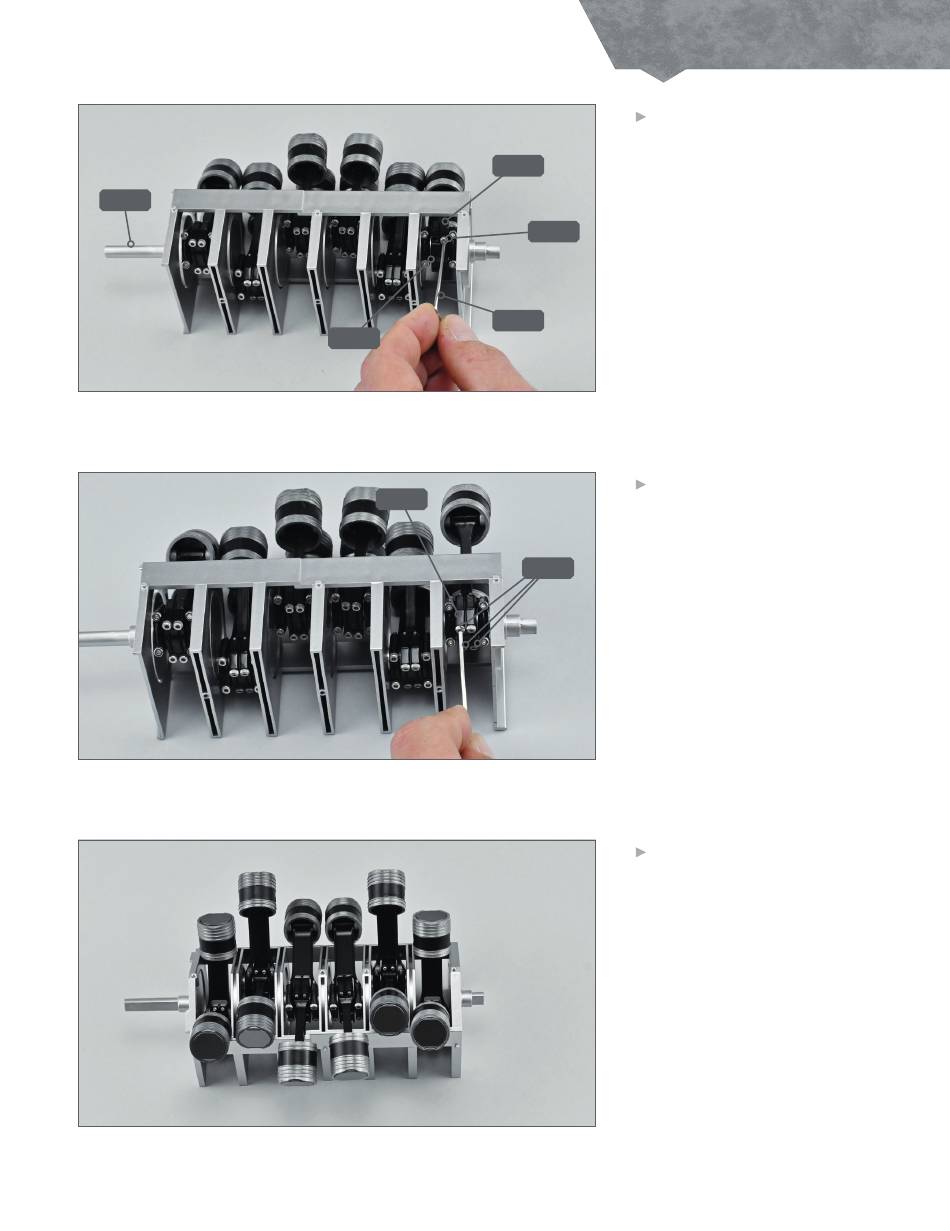

Nehmen Sie die Kurbelwelle
141A zur Hand. Bringen Sie den
neu montierten Kolben in der
gezeigten Position innerhalb der
Enden des bereits vorhandenen
Kolbens an. Befestigen Sie die
Pleuelstange 148B mit dem
148J
doppelten Pleueldeckel 148D
und einem der Bolzen 148J.
Verwenden Sie den Inbus-
schlüssel 142D, um die Bolzen
festzuziehen.
8
Stecken Sie drei weitere Bolzen
148J in die übrigen Löcher des
Pleueldeckels 148D und ziehen
Sie sie mit dem Inbusschlüssel
fest.
148J
9
So sieht die Kurbelwelle aus,
wenn alle Kolben korrekt mon-
tiert sind.
–
S
chritt
5
