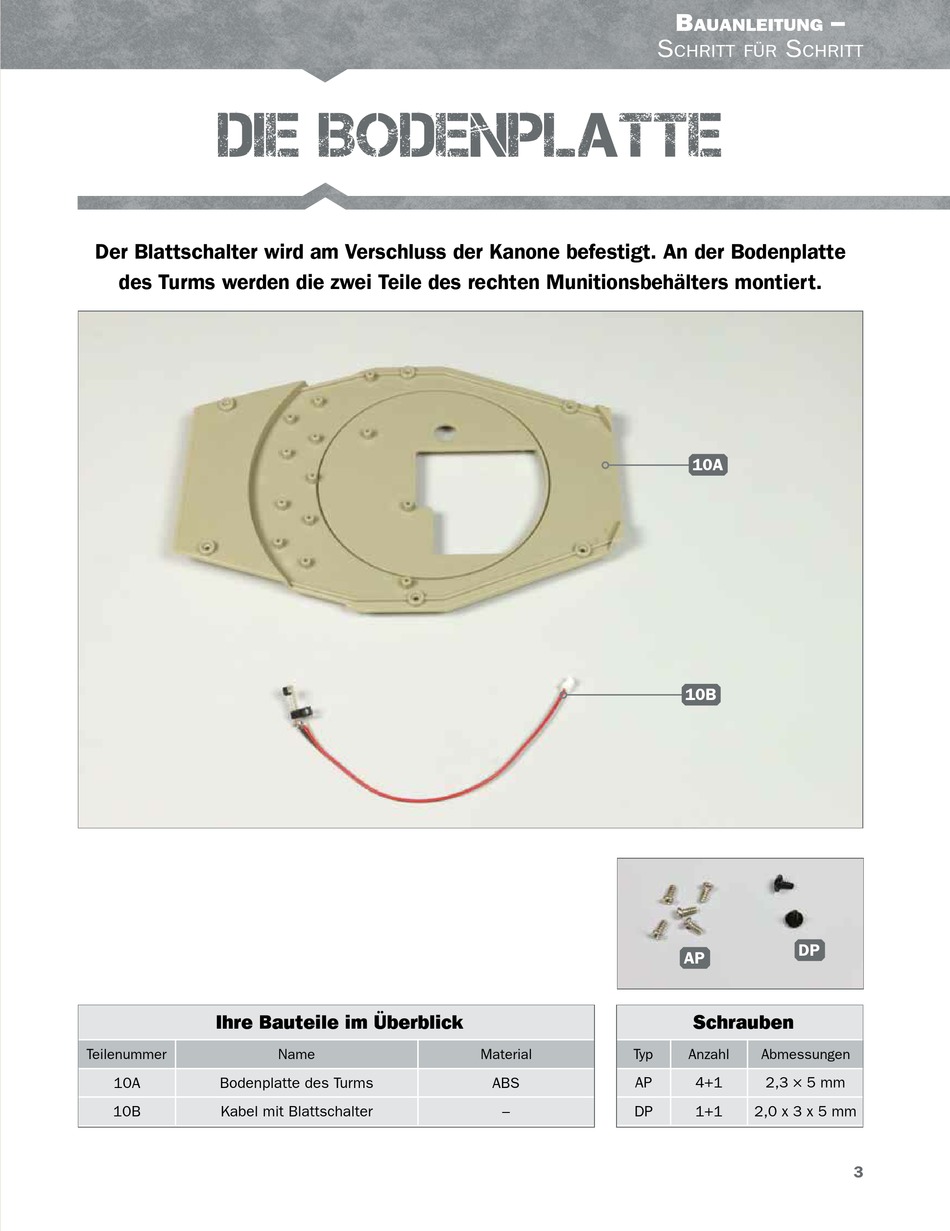

DIE BODENPLATTE
Der Blattschalter wird am Verschluss der Kanone befestigt. An der Bodenplatte
des Turms werden die zwei Teile des rechten Munitionsbehälters montiert.
Ihre Bauteile im Überblick
Teilenummer
10A
Bodenplatte des Turms
10B
Kabel mit Blattschalter
Name
S
Material
Typ
ABS
AP
–
DP
B
–
auanleitung
S
chritt für
chritt
10A
10B
DP
AP
Schrauben
Anzahl
Abmessungen
4+1
2,3 × 5 mm
1+1
2,0 x 3 x 5 mm
3
