B
–
auanleitung
S
S
chritt für
chritt

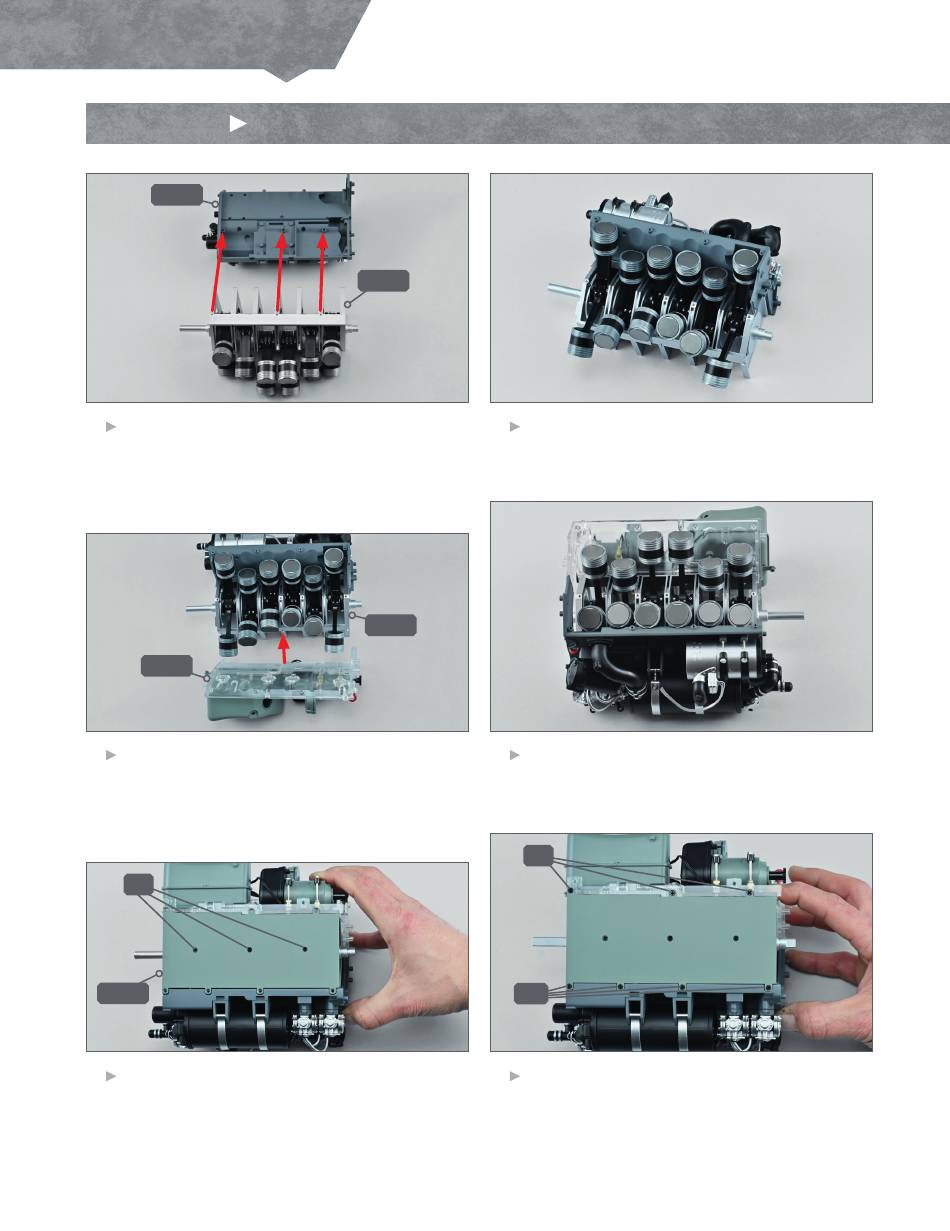

SCHRITT 2
Montage des Motorgehäuses und der Motorplatte
129A
1
Nehmen Sie die linke Hälfte des Motorgehäuses
129A zur Hand und verbinden Sie sie mit dem
Gehäuse der Kurbelwelle 142A. Richten Sie die
Baugruppen wie gezeigt aus und stecken Sie die
Stifte in die entsprechenden Löcher.
133A
3
Nehmen Sie die rechte Hälfte des Motorgehäuses
133A zur Hand und verbinden Sie sie mit dem
Gehäuse der Kurbelwelle 142A. Richten Sie die
Baugruppen wie gezeigt aus und stecken Sie die
Stifte in die entsprechenden Löcher, wie gezeigt.
UP
148A
5
Drehen Sie die Baugruppe um und setzen Sie die
untere Motorplatte 148A ein. Orientieren Sie sich an
der Abbildung und den Umrissen der Teile, um sie
richtig auszurichten. Befestigen Sie die Platte mit drei
Schrauben UP in den angegebenen Löchern.
6
142A
2
Setzen Sie den linken Kolben in die entsprechenden
Aussparungen der linken Hälfte des Motorgehäuses
ein, wie abgebildet.
142A
4
Setzen Sie auch die Kolben der rechten Seite in die
Aussparungen der rechten Hälfte des Motorgehäuses.
HP
HM
6
Schließen Sie die Befestigung der unteren Motor-
platte ab, indem Sie drei Schrauben HP in den
Löchern der rechten Hälfte des Motorgehäuses und
vier Schrauben HM in den Löchern der linken Hälfte
festziehen.
