1662/1663/1664 FC
Bedienungshandbuch

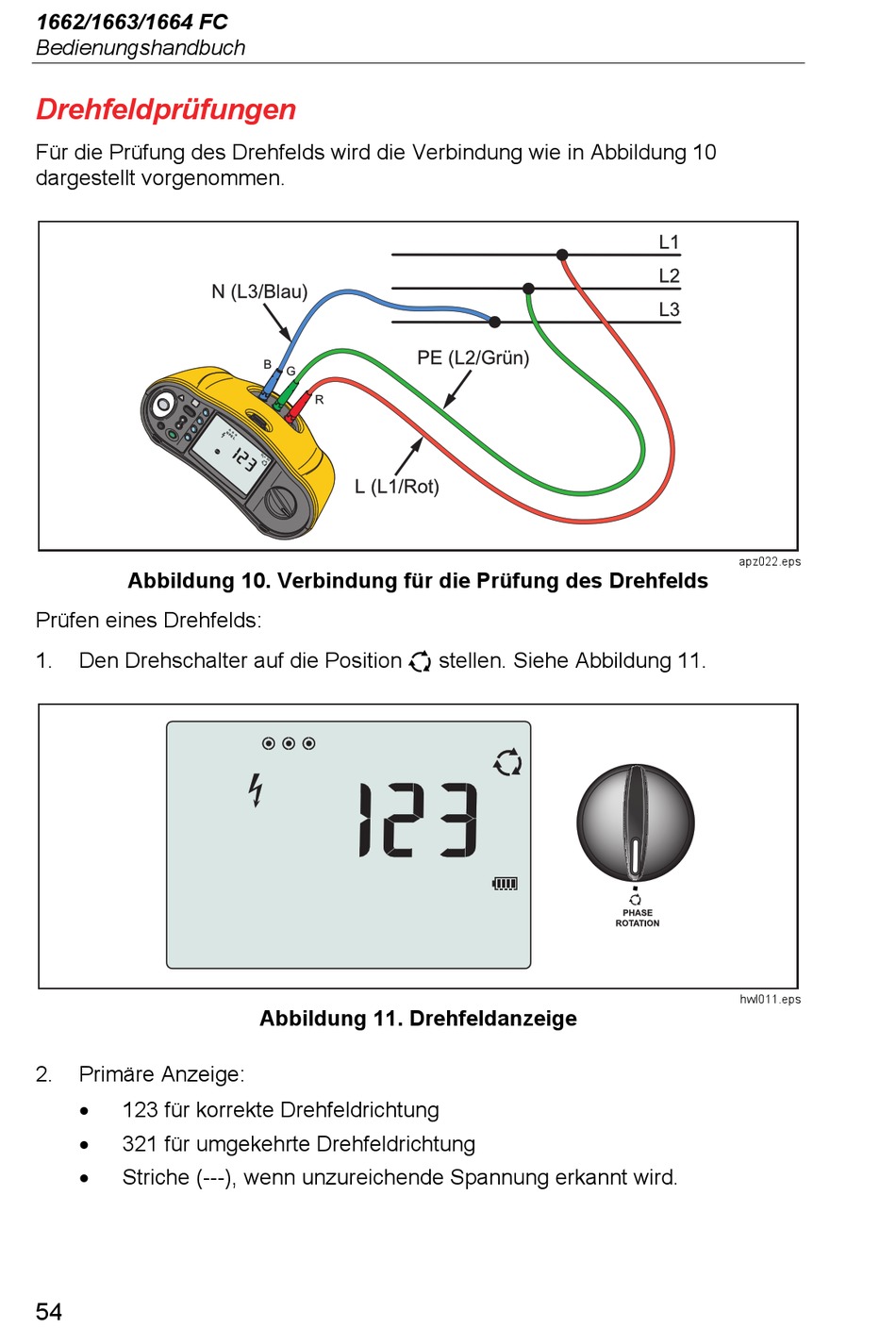

Drehfeldprüfungen
Für die Prüfung des Drehfelds wird die Verbindung wie in Abbildung 10
dargestellt vorgenommen.
Abbildung 10. Verbindung für die Prüfung des Drehfelds
Prüfen eines Drehfelds:
1.
Den Drehschalter auf die Position stellen. Siehe Abbildung 11.
2.
Primäre Anzeige:
•
123 für korrekte Drehfeldrichtung
•
321 für umgekehrte Drehfeldrichtung
•
Striche (---), wenn unzureichende Spannung erkannt wird.
54
Abbildung 11. Drehfeldanzeige
apz022.eps
hwl011.eps
