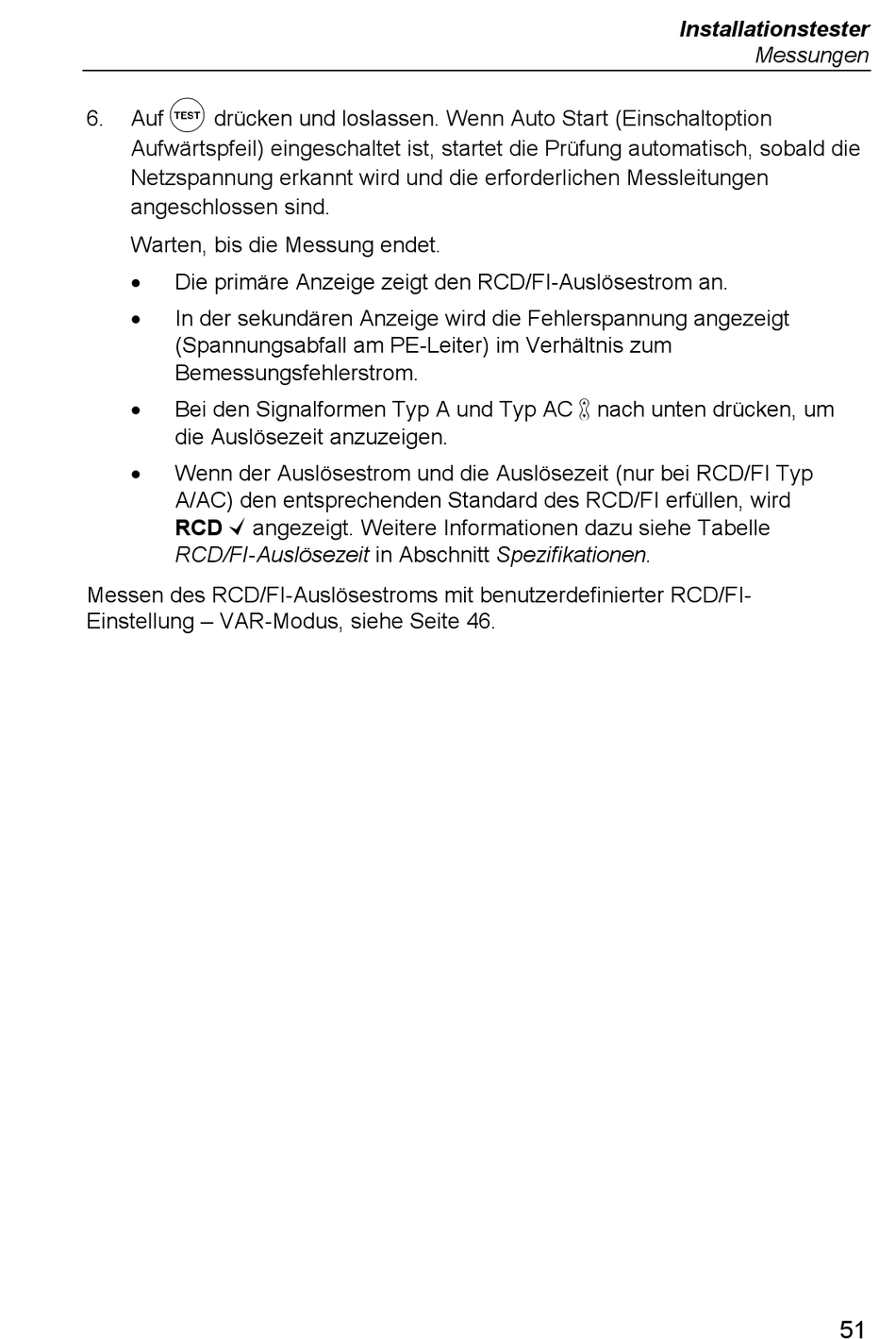

6.
Auf
drücken und loslassen.
Aufwärtspfeil) eingeschaltet ist, startet die Prüfung automatisch, sobald die
Netzspannung erkannt wird und die erforderlichen Messleitungen
angeschlossen sind.
Warten, bis die Messung endet.
•
Die primäre Anzeige zeigt den RCD/FI-Auslösestrom an.
•
In der sekundären Anzeige wird die Fehlerspannung angezeigt
(Spannungsabfall am PE-Leiter) im Verhältnis zum
Bemessungsfehlerstrom.
•
Bei den Signalformen Typ A und Typ AC nach unten drücken, um
die Auslösezeit anzuzeigen.
•
Wenn der Auslösestrom und die Auslösezeit (nur bei RCD/FI Typ
A/AC) den entsprechenden Standard des RCD/FI erfüllen, wird
RCD angezeigt. Weitere Informationen dazu siehe Tabelle
RCD/FI-Auslösezeit in Abschnitt Spezifikationen.
Messen des RCD/FI-Auslösestroms mit benutzerdefinierter RCD/FI-
Einstellung – VAR-Modus, siehe Seite 46.
Wenn Auto Start (Einschaltoption
Installationstester
Messungen
51
