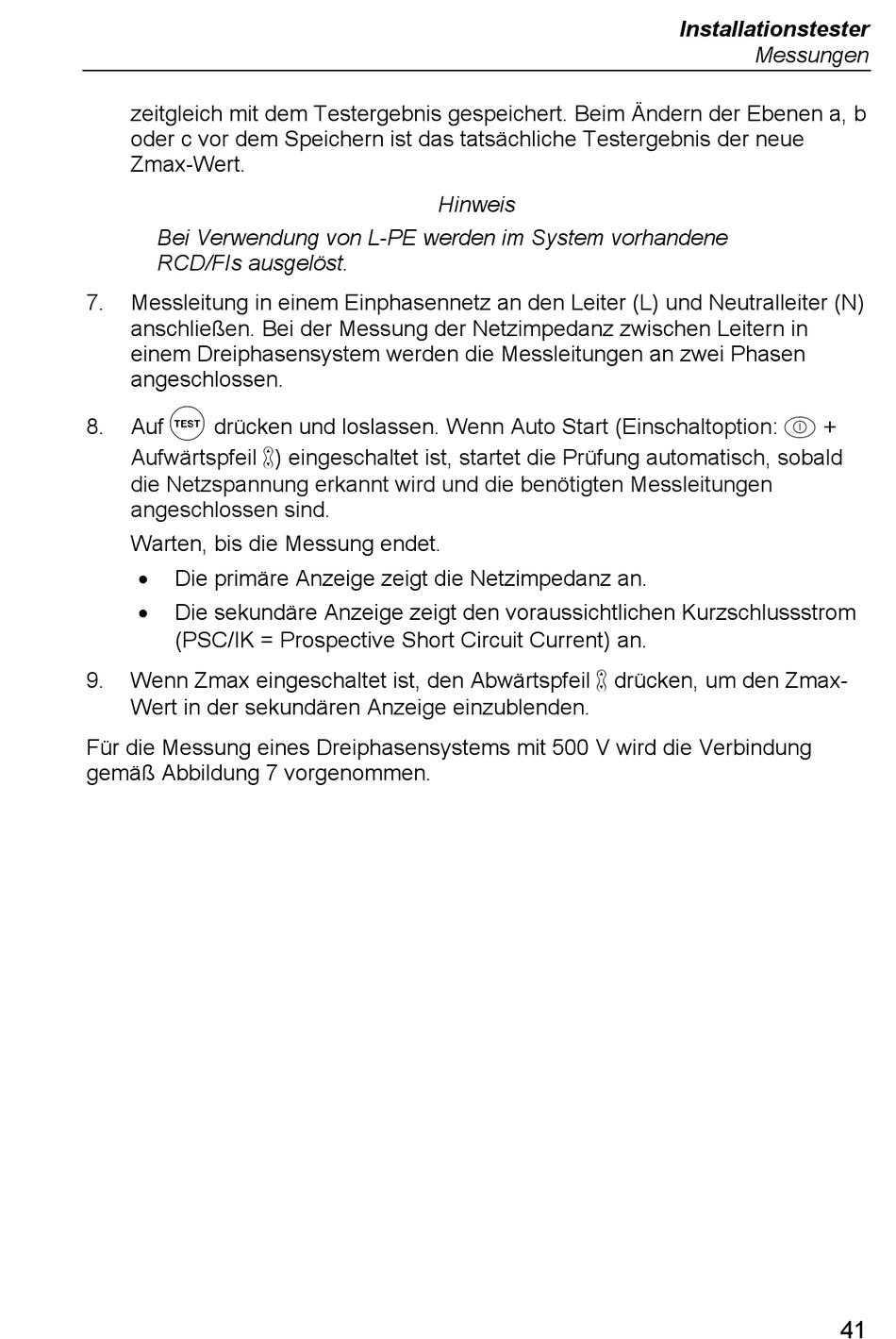

zeitgleich mit dem Testergebnis gespeichert. Beim Ändern der Ebenen a, b
oder c vor dem Speichern ist das tatsächliche Testergebnis der neue
Zmax-Wert.
Bei Verwendung von L-PE werden im System vorhandene
RCD/FIs ausgelöst.
7. Messleitung in einem Einphasennetz an den Leiter (L) und Neutralleiter (N)
anschließen. Bei der Messung der Netzimpedanz zwischen Leitern in
einem Dreiphasensystem werden die Messleitungen an zwei Phasen
angeschlossen.

8. Auf drücken und loslassen.
Aufwärtspfeil ) eingeschaltet ist, startet die Prüfung automatisch, sobald
die Netzspannung erkannt wird und die benötigten Messleitungen
angeschlossen sind.
Warten, bis die Messung endet.
•
Die primäre Anzeige zeigt die Netzimpedanz an.
•
Die sekundäre Anzeige zeigt den voraussichtlichen Kurzschlussstrom
(PSC/IK = Prospective Short Circuit Current) an.
9. Wenn Zmax eingeschaltet ist, den Abwärtspfeil  drücken, um den Zmax-
Wert in der sekundären Anzeige einzublenden.
Für die Messung eines Dreiphasensystems mit 500 V wird die Verbindung
gemäß Abbildung 7 vorgenommen.
Hinweis
Wenn Auto Start (Einschaltoption:  +
