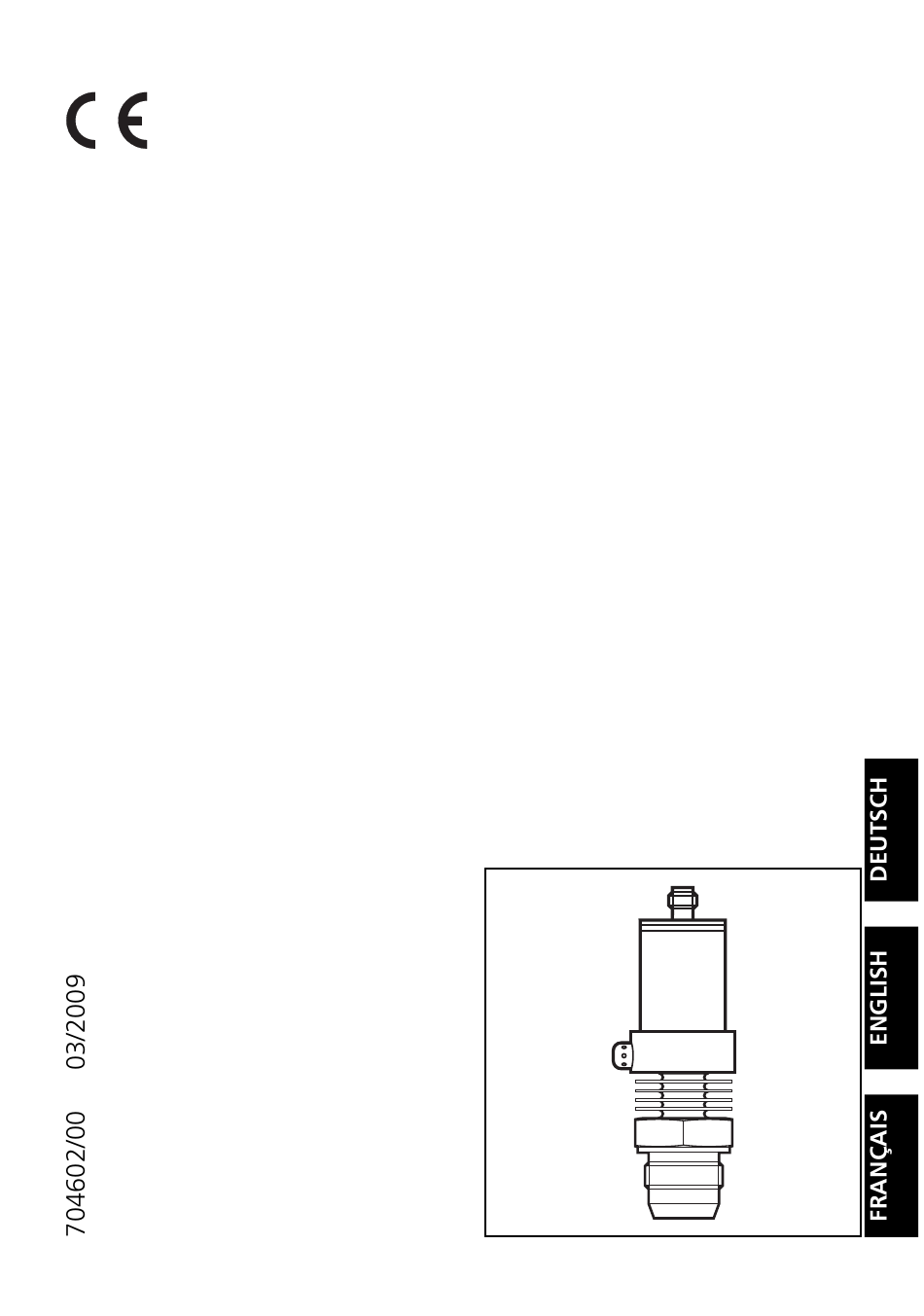

- Seite 1 Bedienungsanleitung Operating instructions Notice utilisateurs Elektronischer Drucksensor Electronic pressure sensor Capteur de pression électronique PM26...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Bestimmungsgemäße Verwendung ... . . Seite 3 2 Verwendung im Auslieferungszustand ..Seite 4 Montage ........Seite 4 Elektrischer Anschluß... -
Seite 3: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der Drucksensor erfaßt den Systemdruck und setzt ihn in ein analoges Ausgangssignal um (4 ... 20 mA). Der Meßbereich ist skalierbar bis auf 25% des Meßbereichsendwerts (→ Seite 9). Weiter wird angezeigt: • Systemdruck oberhalb des Meßbereichs: Ausgangssignal > 20 mA •... -
Seite 4: Verwendung Im Auslieferungszustand
Prozeßanschlüsse. G1-Prozeßadapter sind geson- dert als Zubehör zu bestellen. Einschweißadapter Schweißen Sie zuerst den Adapter ein. Montieren Sie dann den Sensor. ifm-Prozeßadapter Montieren zuerst Adapter (B) an den Sensor, dann Sensor + Adapter mit Hilfe einer Überwurfmutter, eines Klemmflanschs o. ä. (A) an den Prozeßanschluß. -
Seite 5: Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät folgendermaßen an: 2-Leiter-Anschluß 3-Leiter-Anschluß Steckeransicht (am Gerät) n.c. n.c. n.c. Adernfarben bei ifm-Kabeldosen: 1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz); n.c. = nicht belegt. -
Seite 6: Inbetriebnahme / Betrieb / Wartung
Inbetriebnahme / Betrieb / Wartung Prüfen nach Montage, elektrischem Anschluß Programmierung, ob das Gerät sicher funktioniert. Reinigen der Filterabdeckung Sollten zähflüssige und rück- standbildende Medien Filterabdeckung Sensors zusetzen (und damit Meßgenauigkeit geringfügig beeinträchtigen), können Sie die Abdeckung reinigen. Schrauben Filter- abdeckung (B) ab (benutzen Sie dazu eine Zange mit kunststoff- geschützten Backen). -
Seite 7: Sensor Programmieren / Betrieb Mit Eps-Interface
Sensor programmieren / Betrieb mit EPS-Interface EPS-RS232-Interface Verbinden Sie den Sensor über das EPS-RS232-Interface (Bestell-Nr. E30066) mit einem PC. • Der Sensor wird vom Interface mit Betriebsspannung versorgt, • und überträgt über das Interface kontinuierlich seine Daten (Meßwerte, Analogsignal und Parameter-Einstellungen). Es bieten sich damit folgende Möglichkeiten: •... -
Seite 8: Elektrischer Anschluß
Lösen Sie Steckverbindungen nicht, wenn sie unter Spannung stehen. EPS-RS232-Interface n.c. GND 2 Sensor Programmieren Zum Programmieren des Sensors nutzen Sie bitte das FDT-Service- Programm ifm-container (Bestell-Nr. E30110). EPS-RS232-Interface, das Service-Programm ifm-container, Netzteil und Verbindungskabel sind als Set erhältlich (Bestell-Nr. ZZ0050). -
Seite 9: Technik-Information / Funktionsweise / Parameter
Technik-Information / Parameter / Funktionsweise Einstellbare Parameter Analogstartpunkt Meßwert, bei dem 4 mA ausgegeben werden. Analogendpunkt Meßwert, bei dem 20 mA ausgegeben werden. Mindestabstand zwischen ASP und AEP = 25% der Meßspanne. Einstellbereich: → Seite 33. Min-Max-Speicher für Systemdruck • HI: Anzeige des höchsten gemessenen Drucks. •... -
Seite 10: Technischen Daten
Einstellbare Parameter (Fortsetzung) Einstellung der Anzeige d1 / d2 / d3 = Meßwertaktualisierung alle 50 ms / 200 ms / 600 ms. Die Meßwertaktualisierung betrifft nur die Anzeige. Ph = kurzeitig festgehaltene Anzeige des Spitzen-Meßwerts (peak hold). rotated = Anzeige um 180° gedreht. OFF = Die Meßwertanzeige ist im Run-Modus ausgeschaltet. -
Seite 11: Skalieren Des Meßbereichs
Skalieren des Meßbereichs • Mit dem Parameter Analogstartpunkt (ASP) legen Sie fest, bei wel- chem Meßwert das Ausgangssignal 4 mA beträgt. • Mit dem Parameter Analogendpunkt (AEP) legen Sie fest, bei wel- chem Meßwert das Ausgangssignal 20 mA beträgt. • Mindestabstand zwischen ASP und AEP = 25% der Meßspanne (Skalierfaktor 4). -
Seite 32: Maßzeichnung
Maßzeichnung Scale drawing Dimensions 1 Anzugsdrehmoment 20 Nm 1 Tightening torque 20 Nm 1 Couple de serrage maxi 20 Nm... -
Seite 33: Einstellbereiche
Einstellbereiche / Setting ranges / Plages de réglage ΔP Uni = bAr PM2653 -1,0 18,8 25,0 PM2654 -0,50 7,49 2,00 9,99 0,01 PM2656 -0,13 1,88 0,50 2,50 0,01 PM2657 mbar Anzeige -.XX = -0,XX / display -.XX = -0.XX / affichage -.XX = -0,XX ΔP Uni = PSI PM2653...
