Montage- und Betriebsanleitung
8.2 Prüfung von Verbindungen
Durch Erschüttungen während des Transports können sich Verschrau-
bungen und Verbindungen gelöst haben. Deshalb müssen sie vor
Befüllen der Anlage nachgezogen werden.
Nach Befüllen der Anlage sind alle Verschraubungen und Verbindun-
gen vor Durchführung der Druckprobe nachzuziehen. Nach Sicher-
stellung des Problemlosen Betriebs der Anlage sind alle Verschrau-
bungen und Anschlüsse erneut nachzuziehen.
Bitte beachten Sie, dass die Verbindungen mit EPDM Gummidich-
tungen ausgeführt werden können. Deshalb ist es sehr wichtig die
Überwurfmutter nicht zu überspannen, da dies zu Undichtigkeiten
führen kann. Der Hersteller übernimmt keine Haftung für Leckagen,
die aus Überspannung zurückzuführen ist.
8.3 Ausdehnungsgefäß
Die Akva Lux II VX Stationen sind mit einem Ausdehnungsgefäss
ausgestattet, das auf 0,5 bar Vordruck eingestellt ist.
8.4 Wärmemengenzähler, Passstücke
Die Fernwärmekompaktstationen Akva Lux II VX H und Akva Lux
II VX H2WP sind mit Nippelrohr/Passstück für den Einbau eines
Wärmemengenzählers in FW Rücklauf ausgerüstet.

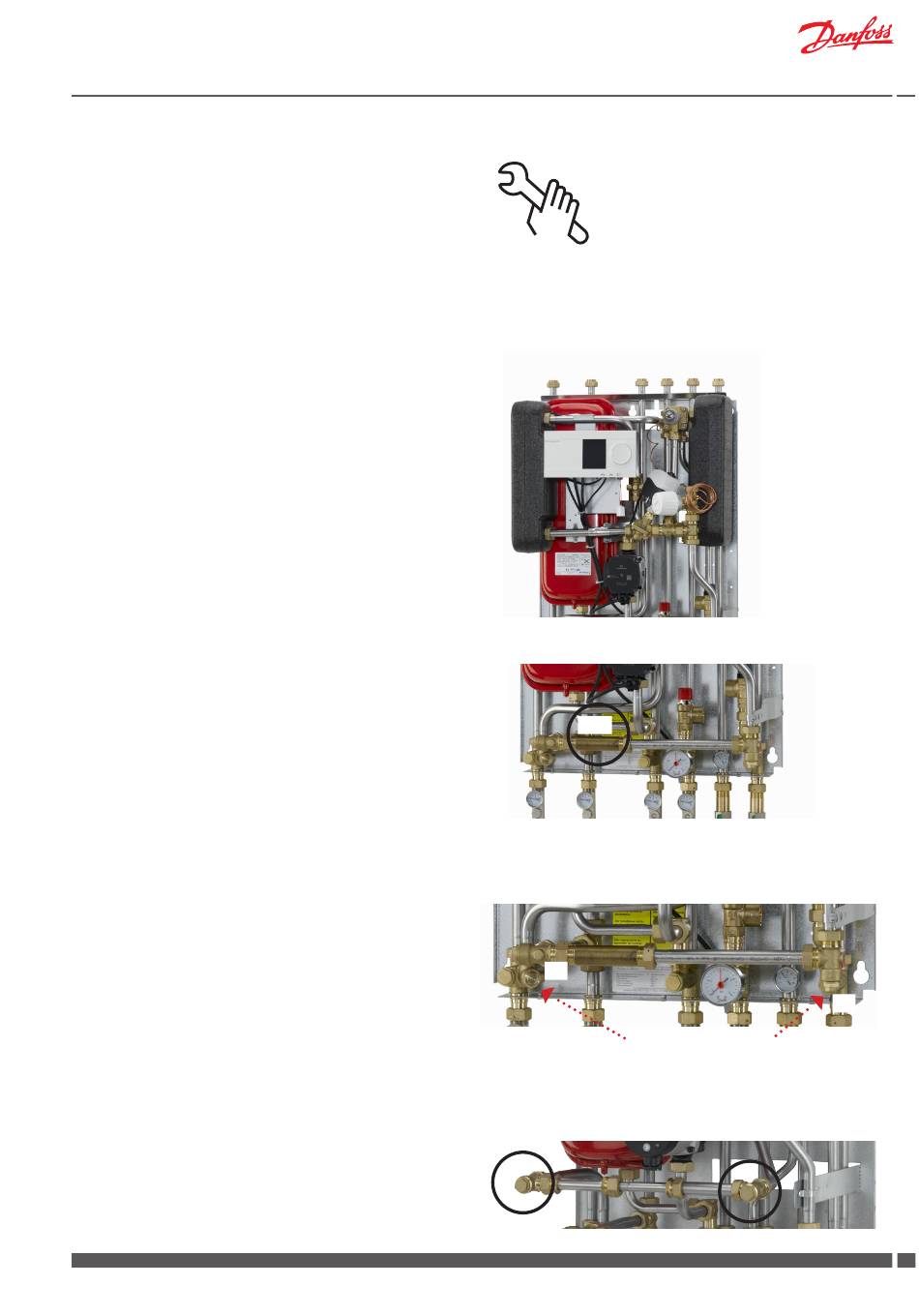

Montage des Wärmemengenzählers
- Verschraubungen (Mutter) am Passstück/Nippelrohr 13b lösen.
Passstück/Nippelrohr 13b entfernen und Wärmemengenzähler
einsetzen und verschrauben - Dichtungen nicht vergessen.
- Nach Montage des Wärmemengenzählers sind alle Gewinde-
anschlüsse zu kontrollieren und gegebenenfalls nachzuziehen.
Montage der Temperaturfühler
Der Wärmemengenzähler wird im Normalfall mit bereits montierten
Temperaturfühlern zur Erfassung der Vor- bzw. Rücklauftemperatur
geliefert.
Die Akva Lux II VX HWP und Akva Lux II VX H2WP Stationen sind
für Einbau von Temperaturfühlern mit M10x1 Gewinde vorbereitet
(siehe Foto rechts).
Der Vorlauffühler wird in der Fühlertasche auf FW Vorlauf (Punkt
A) montiert (M10 Pfropf ausbauen und Temperaturfühler einführen.
Messingüberwurfmutter der Fühler werden mit einem Gabelschlüssel
leicht festgedreht).
Der Rücklauffühler wird im Wärmengenzählergehäuse montiert, bzw.
in der Rühlertasche auf FW Rücklauf (Punkt B).
Bitte beachten:
Einige Varianten werden nur mit ½" Pfropf geliefert.
Danfoss District Energy
Akva Lux II VX
13b
A
Nippelmuffe ½"/M10x1 einschl. Pfropf M10
VI.GP.Q3.03
B
