Regelung des Heizkreises

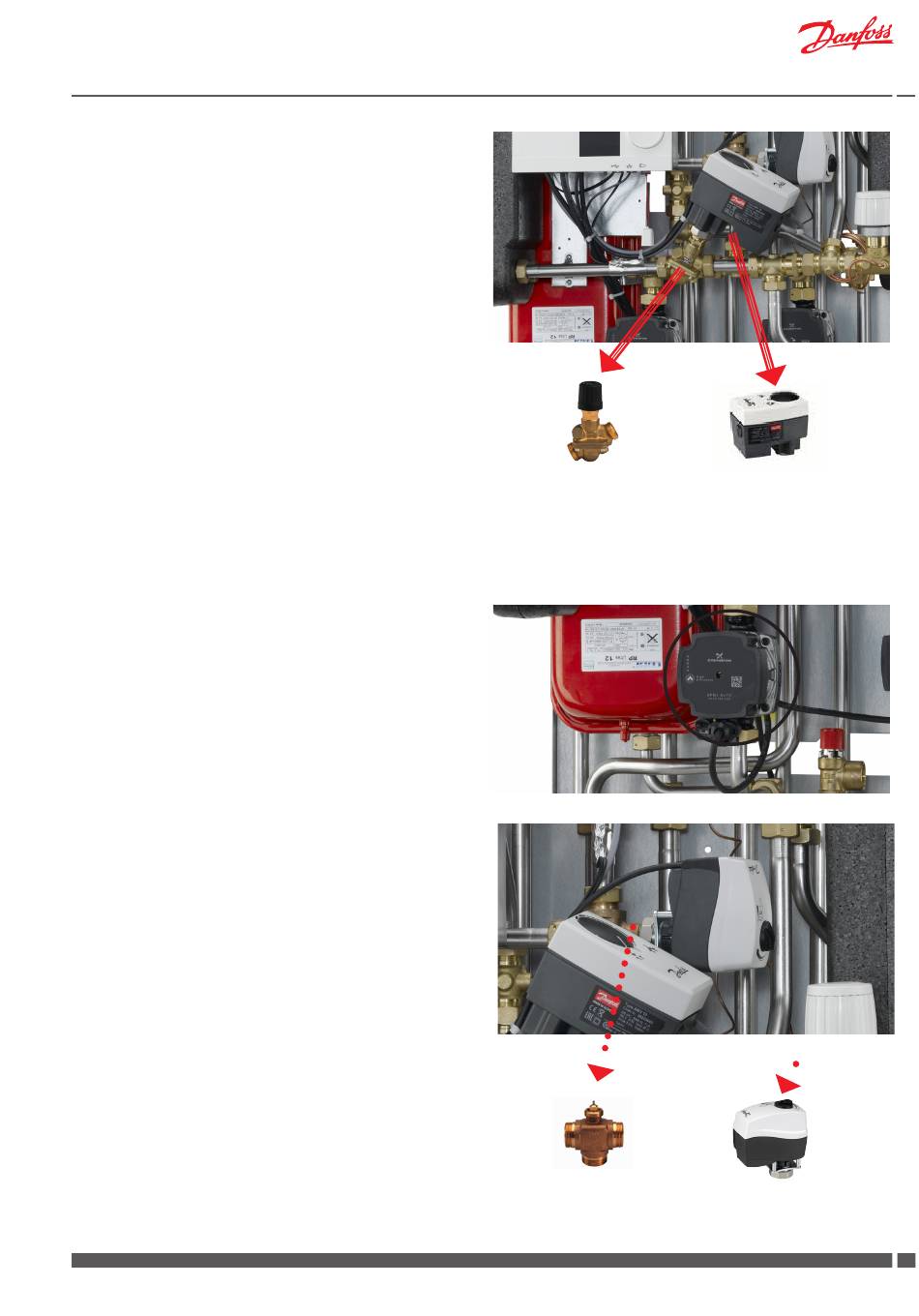

Zur Regelung des Heizkreises ist die Akva Lux II VX H2WP primärseitig
mit einem Volumenstromregler mit Motorstellventil Danfoss AHQM
und einem elektrischen Stellantrieb Danfoss AMV 13, das dem elek-
tronischen Regler angeschlossen ist, ausgestattet. Das Ventil wird voll-
ständig geschlossen, wenn die Spannungsversorgung abgeschaltet
wird.
Der Regler ist drucklos geöffnet und schließt, wenn der eingestellte
maximale Volumenstrom überschritten wird.
Der Regler ist mit einem Druckbegrenzungsventil ausgestattet, das die
Stellmembrane vor einem zu hohen Differenzdruck schützt.
Die Funktionsfähigkeit des Reglers und des Stellantriebes ist werks-
seitig überprüft.
Siehe bitte beigelegte Bedienungsanleitungen,
Elektrischer Stellantrieb AMV 13
Volumenstromregler mit Motorstellventil AHQM
Umwälzpumpe, Heizkreis
Siehe bitte Punkt 13, Seite 17 für weitere Informationen über
Umwälzpumpe.
Regelung des Fußbodenheizkreises
Für Regelung des Heizkreises ist die Akva Lux II VX H2WP mit einem
3-Wege Stellventil VMV und einem elektronischen Stellantrieb
Danfoss AMV 150, das dem elektronischen Regler angeschlossen
ist, ausgestattet.
Die Funktionsfähigkeit des Stellventils und des Stellantriebes ist
werksseitig überprüft.
Bei Betriebsproblemen lässt sich der Stellantrieb manuell schließen.
Manuelles Schließen erfolgt über den Hub der Einstelldrossel, durch
das Drehen des Einstelldrossels im Urzeigersinn.
Siehe bitte beigelegte Bedienungsanleitungen,
Elektrischer Stellantrieb AMV 150
3-Wege Stellventil VMV
Danfoss District Energy
Akva Lux II VX H2WP (ECL310/A260)
AHQM
VMV
VI.GP.Q3.03
AMV 13
Manuelle Hubverstellung (AMV)
Der Knopf auf der Unterseite
des Stellantriebes während
der manuellen Hubverstellung
gedrückt halten.
