Montage- und Betriebsanleitung
8.0 Montage
Einbau und Anschluss der Fernwärmekompaktstation darf nur von
qualifizierten und befügten Personen durchgeführt werden.
Beim Einbau sind alle örtlichen Standards und Vorschriften, sowie
alle Hinweise dieser Anleitung einzuhalten.
Beim Einbau ist darauf zu achten, dass die Station frei zugänglich
für Montage- und Wartungsarbeiten bleibt.
Die Station ist für Wandmontage vorbereitet und mit Montage-
löcher ausgerüstet. Die Station ist an der Montageplatte anzuheben
und handwerklich korrekt auf einer soliden Wand mit zwei starken
Bolzen, Schrauben oder Spreizdübel in den Montagelöcher zu be-
festigen,
Vor der Inbetriebnahme der Station sind alle Rohrleitungen und
Anschlüsse in der Hausinstallation zum Entfernen von Verschmut-
zungen zu spülen, und die Schmutzfänger in der Station müssen
gereinigt werden,.
Die Station ist mit einem Symbol für die verschiedenen Anschlüsse
ausgerüstet. Die Station laut diesen und/oder laut der Hinweise
dieser Anleitung anschliessen.

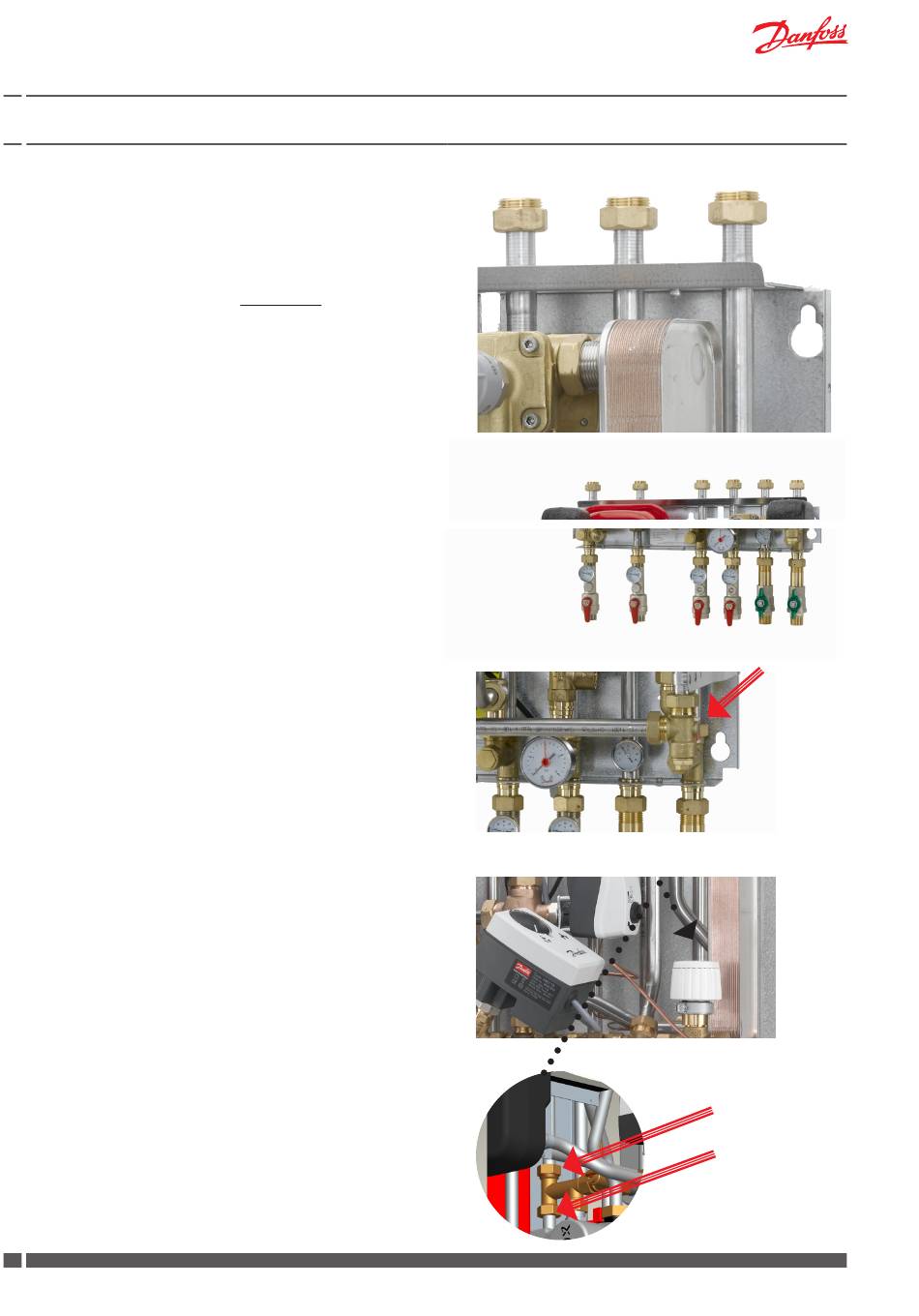

8.1 Variable Anschlussmöglichkeiten
Für die Akva Lux II VX Stationen ist Anschluß oben oder unten möglich.
- Bei Lieferung ist die Station für Anschluss nach unten vorbereitet.
Bitte bemerken, dass die Kugelhähne lose mitgeliefert werden
und bauseits einzubauen sind.
Für Änderung des Anschlusses von unten nach oben sind die
Gewindepfropf auf den Anschlussrohren oben in der Station vor
Einbau der Kugelhähne abzubauen, und auf den Anschlussrohren
unten in der Station einzubauen.
Diese variablen Anschlussmöglichkeiten machen es möglich, einige
der Anschlüsse oben und andere unten in der Station zu etablieren.
Dies kann in einigen Fällen wünschenswert sein.
BITTE BEACHTEN!
Bei Anschluß oben bitte nicht Dichtungen vergessen,
KWW
Wenn es notwendig ist, das kalte Wasser nach oben zu leiten, ist das
Blindstopfen in Pos. A und der Gewindepropfen auf dem Kaltwas-
serrohr oben in der Station abzubauen.
Bei Kaltwasserzulauf von oben sind der Gewindepropfen auf dem
Kaltwasserrohr oben in der Station und das Blindstopfen in Pos. A
abzubauen. Der Gewindepropfen in dem Kaltwasserrohr unten in
der Station einbauen und der lose mitgelieferte Kugelhahn auf dem
Kaltwasserrohr oben in der Station einbauen.
TWW
Wenn es notwendig ist, das Trinkwarmwasser nach oben zu leiten
sind Blindstopfen und Dichtung von Pos. B in Pos. C einzubauen -
siehe bitte Fotos rechts.
Der Blindstopfen ist in Pos. C einzubauen, um eine Tasche mit ste-
hendem Wasser zu verhindern, die im schlimmsten Fall gefährliche
Bakterien produzieren kann. Daher ist es äußerst wichtig den Blind-
stopfen wie gezeigt einzubauen.
Anschlüsse sowohl nach oben als auch nach unten
Die variablen Anschlussmöglichkeiten macht es möglich, die An-
schlüsse für TWW und HE sowohl oben als auch unten in der Sta-
tion zu etablieren.
Auf dem Warmwasserrohr ist sowohl Blindstopfen in Pos. B und
Gewindepropfen oben im Station abzubauen.
Auf der Heizungsseite sind die Gewindepropfen oben in der Station
abzubauen.
8
DKDHR
Akva Lux II VX
Kaltwasser
Warmwasser
VI.GP.Q3.03
A
Blindstopfen
abbauen
Warmwasser
Blindstopfen
B
abbauen
C
Blindstopfen
hier einbauen
