Montage- und Betriebsanleitung

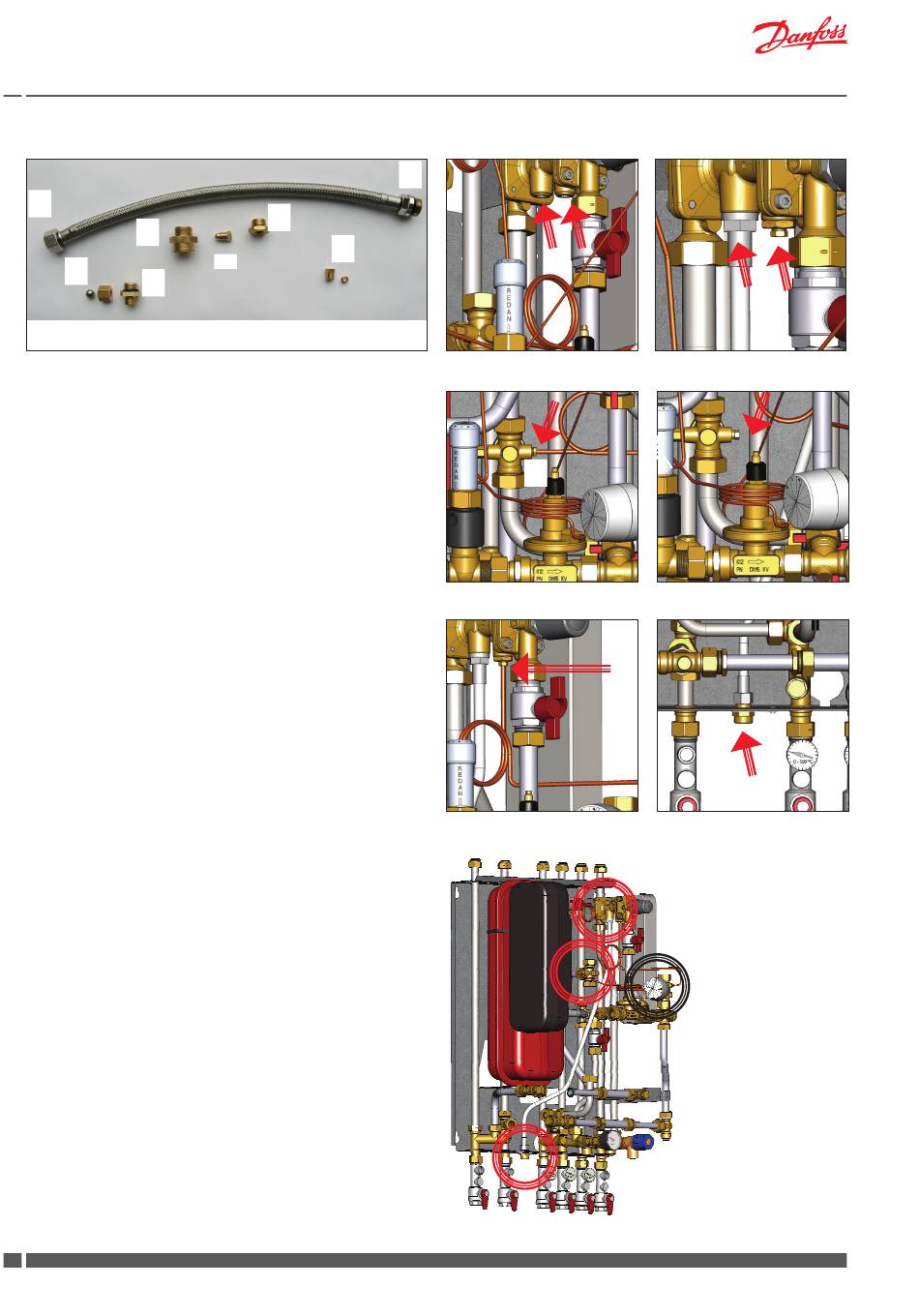

14.3 Umrüstung von Bypass auf TWW-Zirkulation
A2
E
C2
B1
Beachten Sie bitte, dass dieses Zirkulationssatz für Stationenen
mit sowohl 4 mm Kapillarrohr als auch Stationen mit 6 mmm
Kapillarrohe verwendet wird.
Deshalb können überflussigen Komponenten vorkommen, und wir
bitten Sie, von diesen abzusehen.
Bei WW-Zirkulation bitte Einbau von Umwälzpumpe und Rück-
schlagventil auf dem Zirkulationsrohr, mit Fliessrichtung gegen den
Warmwasserbereiter beachten (gehört nicht zum Lieferumfang und
müssen bauseits montiert werden).
Fig. 1
Die Propfen (6 mm Inbusschlüssel) abbauen (verschrotten).
Fig. 2
Zirkulationsschlauch A1 und Nippel B (Stationen mit 4 mm Kapillar-
rohr) oder Nippel B1 (Stationen mit 6 mm Kapillarrohr), wie gezeigt,
einbauen.
Fig. 3
Das Kapillarrohrende von T-Stück (Punkt C) abbauen.
Bemerken Sie bitte! - Für Stationen, die mit Differenzdruckregler
bestückt sind, kann Kapillarrohr für Differenzdruckregler und
Kapillarrohr für Bypass beide im T-Stück eingebaut sein.
Fig. 4
4 mm Propfen C1 (Stationen mit 4 mm Kapillarrohr) oder Überwur-
fmutter + Kugel C2 (Stationen mit 6 mm Kapillarrohr) in T-Stück
(Punkt C), wie gezeigt, einbauen.
Fig. 5
Das Kapillarrohrende von Pos. C auf Nippel B (4 mm Kapillarrohr)
oder Nippel B1 (6 mm Kapillarrohr) mittels Nippel und Schneidring
einbauen.
Fig. 6
Schlauchende A2 und Messingnippel E in Montageplatte wie
gezeigt einbauen.
Zirkulationsthermostat
Auf Anlagen mit Zirkulation funktioniert der Thermostat (3) als
Zirkulationsthermostat und die Temperatur des Zirkulationswas-
sers wird unabhängig von dem eingestellten Warmwassertempera-
tur einreguliert. Es wird empfohlen den Thermostat auf max. Pos. 3
einzustellen.
22 DKDHR
B
D
C1
Akva Lux II VX
A1
Fig. 1
C
Fig. 3
Fig. 5
VI.GP.Q3.03
Fig. 2
Fig. 4
Fig. 6
