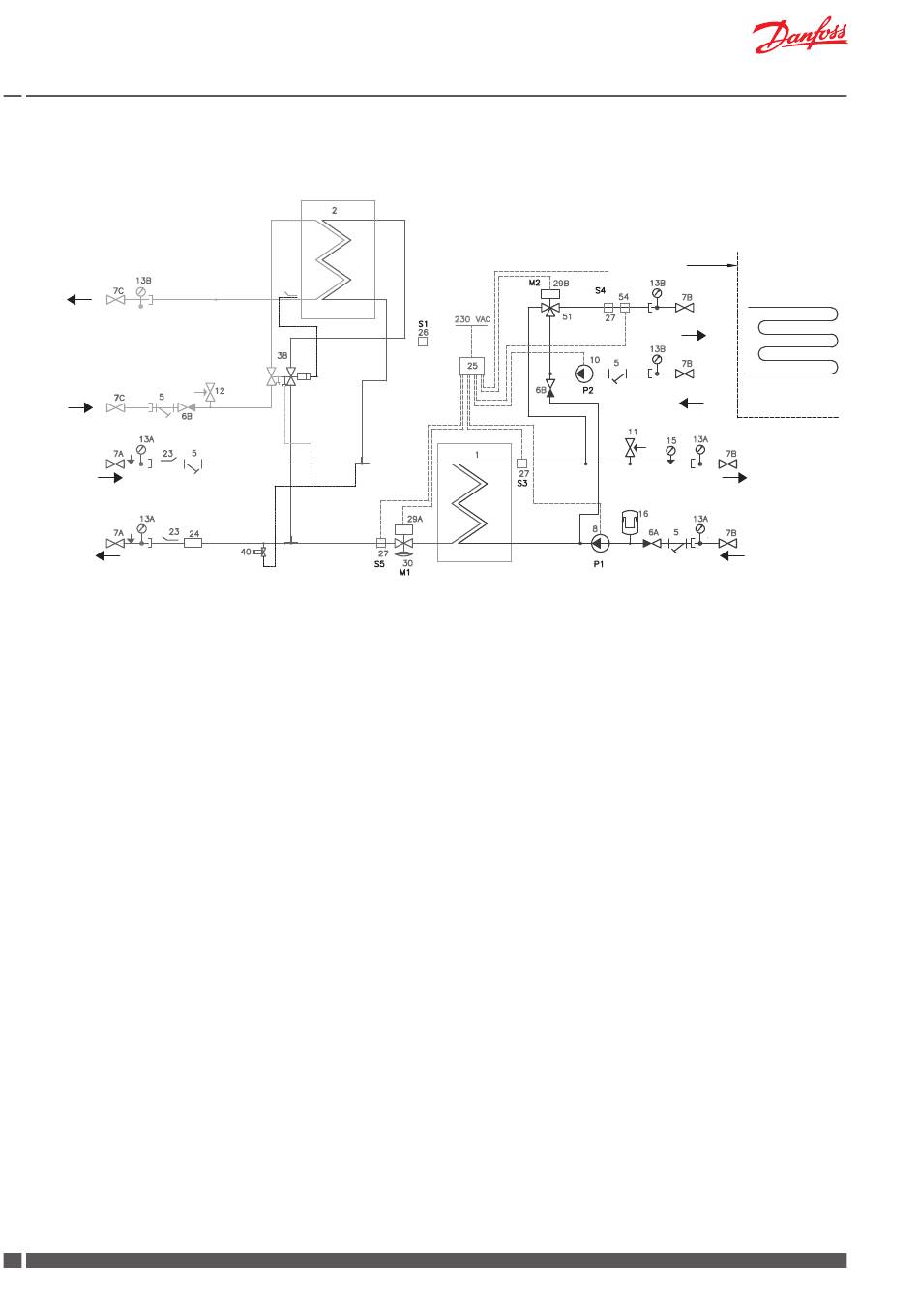

5.2 Akva Lux II VX H2WP (ECL 310/A360.1d) - 2 Heizkreise und Trinkwarmwassererwärmung im Durchflusssystem
WW
KW
FW
Vorlauf
FW
Rücklauf
1
Plattenwärmeübertrager, Heizung, mit Dämmung
2
Plattenwärmeübertrager, WW, mit Dämmung
5
Schmutzfänger
6
Rückschlagventil
7A
Kugelhahn ¾ AG/AG 120 mm für Therm./Mano.
7B
Kugelhahn ¾ IG/AG für Therm.
7C
Kugelhahn ¾ AG/AG 120 mm für DVGW
8
Umwälzpumpe HE
10
Umwälzpumpe FH
11
Sicherheitsventil, Heizung
12
Sicherheitsventil, TWW
13
Thermometer
14
Manometerstutz
15
Manometer
16
Ausdehnungsgefäß
23
Fühlertasche für WMZ ½"
24
Passstück für WMZ, 3/4" x 110 mm
25
Regler Danfoss ECL 310/A360.1d
26
Außenfühler Danfoss ESMT
27
Anlegefühler Danfoss ESMC
28
Tauchfühler Danfoss ESMB
29A
Elektrischer Stellantrieb AMV 13
30
Volumenstromregler mit Motorstellventil AHQM
29B
Elektrischer Stellantrieb AMV 150
38
PTC2+P Regler
40
Danfoss Thermostat für Bypass/Zirkulation
51
3-Wegeventil VMV
54
Sicherheitsthermostat Jumo AT
----------------------------------------------------------------------
Zubehör:
Zirkulationsset (nicht im Lieferumfang enthalten)
4
DKDHR
Akva Lux II VX
Zirk.
Bypass
VI.GP.Q3.03
Liefergrenze
FH
Vorlauf
FH
Rücklauf
HE
Vorlauf
HE
Rücklauf
