Montage- und Betriebsanleitung
Regelung des Heizkreises

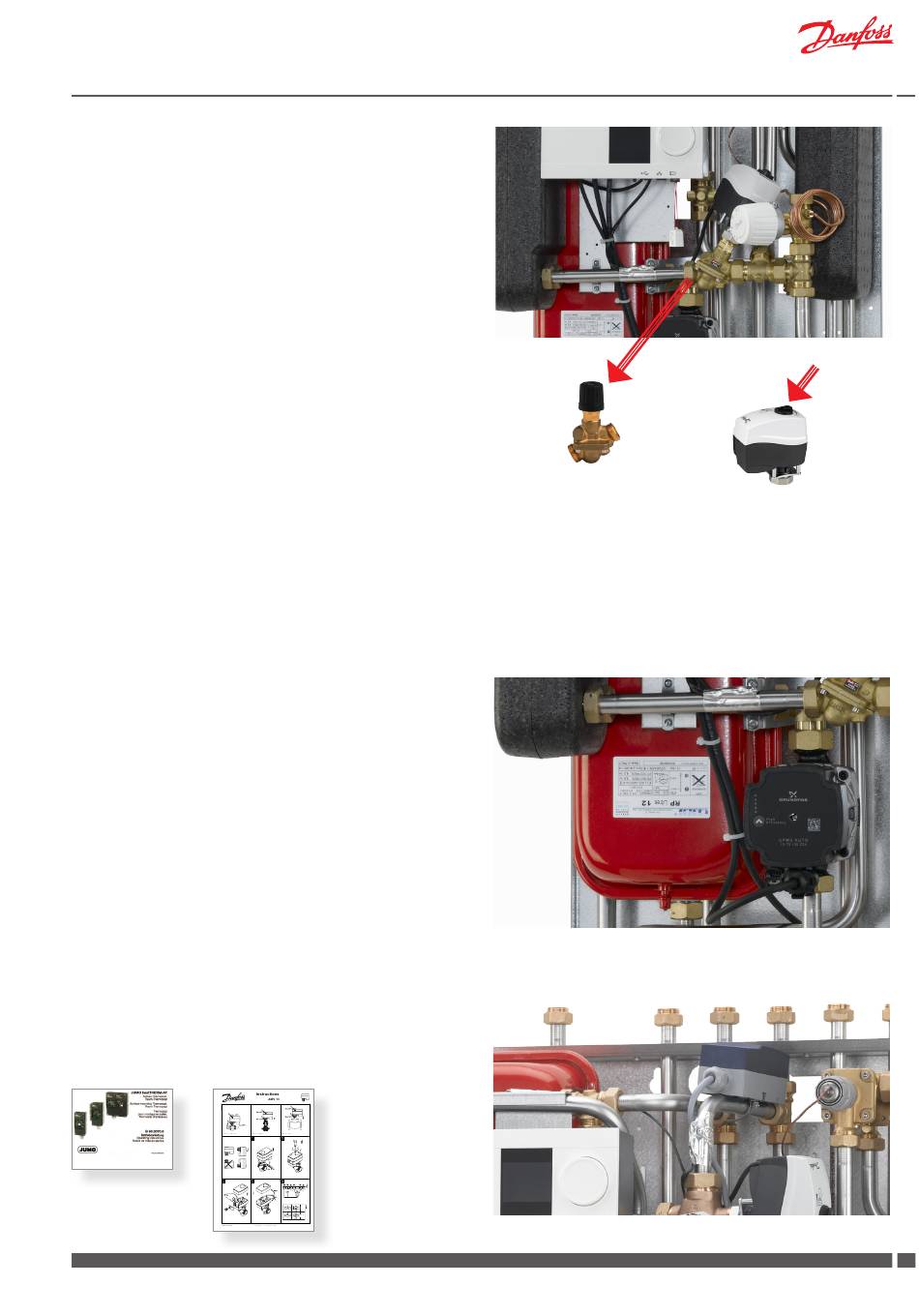

Zur Regelung des Heizkreises ist die Akva Lux II VX HWP primär-
seitig mit einem Volumenstromregler mit Motorstellventil Danfoss
AHQM und einem elektrischen Stellantrieb Danfoss AMV 150, das
dem elektronischen Regler angeschlossen ist, ausgestattet.
Der Regler ist mit einem Druckbegrenzungsventil ausgestattet, das
die Stellmembrane vor einem zu hohen Differenzdruck schützt.
Die Funktionsfähigkeit des Reglers und des Stellantriebes ist werks-
seitig überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb
manuell schließen. Manuelles Schließen erfolgt über den Hub der
Einstelldrossel, durch das Drehen des Einstelldrossels im Urzeigersinn.
Siehe bitte beigelegte Bedienungsanleitungen,
Elektrischer Stellantrieb AMV 150
Volumenstromregler mit Motorstellventil AHQM
Umwälzpumpe, Heizkreis
Siehe bitte Punkt 13 auf Seite 17 für weitere Informationen über
Umwälzpumpe.
Sicherheitsthermostat (Option)
Der Fußbodenheizkreis kann als Option gegen Überhitzung mit
einem Sicherheitsthermostat Jumo AT und einem elektrischen Stel-
lantrieb Danfoss AMV 13 statt AMV 150 ausgestattet werden.
Siehe bitte beigelegte Bedienungsanleitung
Jumo AT
Danfoss District Energy
Akva Lux II VX HWP (ECL310/A337)
AHQM
VI.GP.Q3.03
Manuelle Hubverstellung
(AMV 150)
Der Knopf auf der Unterseite
des Stellantriebes während
der manuellen Hubverstellung
gedrückt halten.
