5
Aufbau
Abbildungen in dieser Betriebsanleitung dienen dem
grundsätzlichen Verständnis und können von der tat-
sächlichen Ausführung abweichen.
5.1 COMPACT-AIR 321/24 PRO/321/24 OF PRO
09
08
07
06

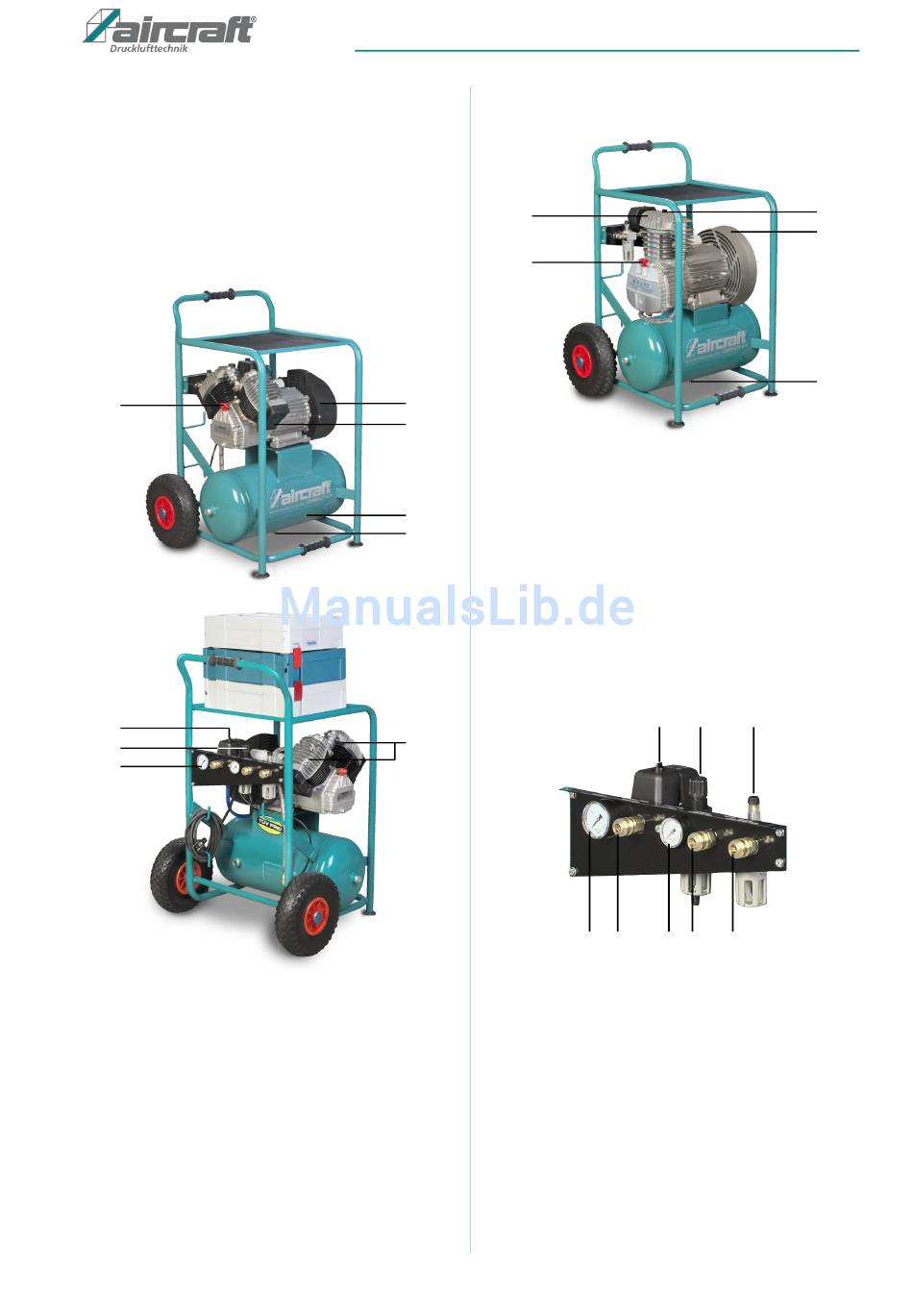

Abb. 3: Vorder- und Rückansicht COMPACT-AIR 321/24 PRO und
COMPACT-AIR 321/24 OF PRO
01 Lüfter
02 Ansaugfilter
03 Kessel
04 Kondensablassschraube
05 Motor
06 Manometer
07 Druckminderer
08 Ein-/Aus-Schalter
09 Ölmessstab
COMPACT-AIR PRO | Version 2.04
5.2 COMPACT-AIR 341/24 PRO
05
04
01
02
Abb. 4: Vorderansicht COMPACT-AIR 341/24 PRO
01
Ein-/Aus-Schalter
03
02
Lüfter
04
03
Kondensablassschraube
04
Ölmessstab
05
Motor
5.3 Bedienfeld
05
08
Abb. 5: Bedienfeld der COMPACT-AIR PRO-Kompressoren
01
Druckschalter ON/OFF
02
Filterdruckregler
03
Nebelöler
04
AUSGANG gefiltert, geregelt & geölt
05
AUSGANG gefiltert & geregelt
06
Manometer Arbeitsdruck
07
Direktausgang
08
Manometer Kesseldruck
01
02
03
07
06
05
04
Aufbau
01
02
03
7
