- Seite 1 Betriebsanleitung Kolbenkompressor COMPACT-AIR 341/24 PRO COMPACT-AIR 321/24 PRO COMPACT-AIR 321/24 OF PRO COMPACT-AIR 321/24 PRO COMPACT-AIR 341/24 PRO COMPACT-AIR 321/24 OF PRO...
-
Seite 2: Inhaltsverzeichnis
A-4921 Hohenzell 5 Aufbau ..............7 Telefon: 0043 (0) 7752 70 929 - 0 5.1 COMPACT-AIR 321/24 PRO/321/24 OF PRO..7 5.2 COMPACT-AIR 341/24 PRO......7 Fax: 0043 (0) 7752 70 929 - 99 5.3 Bedienfeld ............7 6 Montage..............8 E-Mail: info@aircraft.at... -
Seite 3: Einführung
Einführung Einführung E-Mail: service@stuermer-maschinen.de Internet: www.aicraft-kompressoren.de Mit dem Kauf des Gerätes von Aircraft haben Sie eine Ersatzteile: gute Wahl getroffen. Fax: 0951 96555-119 E-Mail: ersatzteile@stuermer-maschinen.de Lesen Sie vor der Inbetriebnahme aufmerksam die Be- Wir sind stets an Informationen und Erfahrungen interes- triebsanleitung. -
Seite 4: Bestimmungsgemäße Verwendung
Die die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Firma AIRCRAFT Kompressorenbau und Ma- schinenhandel GmbH übernimmt keine Haftung bei konstruktiven und technischen Änderungen an dem Tipps und Empfehlungen Kompressor. -
Seite 5: Sicherheitskennzeichnungen Am Kompressor
Technische Daten Im folgenden Abschnitt wird die Persönliche Schutzaus- pressor außer Betrieb zu nehmen, bis neue Sicherheits- rüstung erläutert: kennzeichnungen angebracht worden sind. Technische Daten Gehör- und Kopfschutz Der Gehörschutz schützt die Ohren vor Gehör- Technische Daten 341/24 PRO schäden durch Lärm. Der Industriehelm schützt den Kopf vor Höchstvolumen Strom 340 l... -
Seite 6: Typenschild
Transport, Verpackung und Lagerung 4.1.2 Transport Technische Daten Verdichter VKM Verdichter VKM 362 - 230 V 320 - 230 V WARNUNG! Öl ISO 100 ISO 100 Lebensgefahr durch! max. Ölmenge 0,31 l 0,31 l Wenn beim Transport oder bei Hebearbeiten das min./max. -
Seite 7: Aufbau

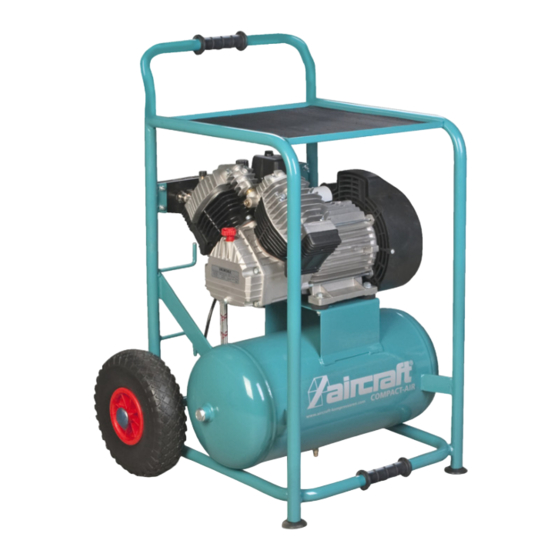

Aufbau 5.2 COMPACT-AIR 341/24 PRO Abbildungen in dieser Betriebsanleitung dienen dem grundsätzlichen Verständnis und können von der tat- sächlichen Ausführung abweichen. 5.1 COMPACT-AIR 321/24 PRO/321/24 OF PRO Abb. 4: Vorderansicht COMPACT-AIR 341/24 PRO Ein-/Aus-Schalter Lüfter Kondensablassschraube Ölmessstab Motor 5.3 Bedienfeld Abb. -
Seite 8: Montage
Montage 6 Montage Arbeitsschutzkleidung tragen! Schutzhandschuhe tragen! HINWEIS! Vor Inbetriebnahme ist folgendes zu beachten: Der Kompressor ist im Anlieferzustand mit Ausnahme einiger Anbauteile bereits vormontiert. - Die Netzspannung muss mit den Spannungs- angaben auf dem Typenschild übereinstimmen. Schritt 1: Schneiden Sie, unter Anwendung von Schutz- handschuhen, mit einer Schere die Umreifung durch - Der Druckschalter muss auf „OFF“... -
Seite 9: Arbeitsdruck Einstellen
Sicherheitsvorrichtungen Schritt 5: Drehen Sie die Kondensablassscharube (4) Manometer Arbeitsdruck wieder rein. (5) Manometer Kesseldruck Schritt 4: Kontrollieren Sie, ob der Kompressor den Der Arbeitsdruck wird mit dem Filterdruckregler (2) Behälter füllt und stoppt, wenn der den maximalen eingestellt und am Manometer für den Arbeitsdruck (4) Druck erreicht hat. -
Seite 10: Pflege, Wartung Und Instandsetzung/Reparatur
Pflege, Wartung und Instandsetzung/Reparatur Pflege, Wartung und Instandsetzung/ HINWEIS! Reparatur Der Kompressor muss staubfrei sein! Schritt 3: Wechseln Sie das Öl, wie im Kapitel „9.1.6 Öl Tipps und Empfehlungen wechseln“ beschrieben. Damit das Gerät immer in einem guten Betriebszu- stand ist, müssen regelmäßige Pflege- und War- 9.1.3 Kondenswasser ablassen - wöchentlich tungsarbeiten durchgeführt werden. -
Seite 11: Ölpegel Kontrollieren, Nachfüllen - Monatlich11
Einfüllstutzen (B, Abb. 8) Öl nach und stecken den Ölmessstab wieder in seine Öffnung zurück. HINWEIS! Verschiedene Ölarten niemals mischen! Qualitativ schlechte Öle haben keine geeigneten Schmiereigenschaften, die für die Kompressoren ausreichen würden. Am besten Aircraft Kompresso- renöl für Kolbenverdichter verwenden. COMPACT-AIR PRO | Version 2.04... -
Seite 12: Ventile Kontrollieren, Tauschen - Alle 2 Jahre
Pflege, Wartung und Instandsetzung/Reparatur 9.1.9 Ventile kontrollieren, tauschen - alle 2 Jahre Schritt 1: Kontrollieren und säubern Sie die Ansaug- und Zufuhrventile. Schritt 2: Kontrollieren Sie das Rückschlagventil und tauschen Sie gegebenenfalls das Dichtelement (A, Abb. 9) aus. Tipps und Empfehlungen Es wird empfohlen, gleichzeitig auch die ent- sprechenden Dichtungen auszutauschen Abb. -
Seite 13: Entsorgung, Wiederverwertung Von Altgeräten13
Schmierstoffhersteller zur Verfügung. Beispiel Gegebenenfalls nach den produktspezifischen Da- tenblättern fragen. Es muss ein Luftfilter für den Verdichter MK 342 - 230V vom Kompressor COMPACT-AIR 341/24 PRO bestellt 11 Ersatzteile werden. - Gerätetyp: Verdichter MK 342 - 230V - Artikelnummer: 250 1316... -
Seite 14: Ersatzteilzeichnungen
Nachfolgende Zeichnungen sollen Ihnen im Servicefall helfen, notwendige Ersatzteile zu identifizieren. Senden Sie gegebenenfalls eine Kopie der Teilezeichnung mit den gekennzeichneten Bauteilen an Ihren Vertragshändler. 11.2.1Verdichter MK 342 - 230 V Abb. 10: Ersatzteile für den Verdichter MK 342 - 230 V vom COMPACT-AIR 341/24 PRO COMPACT-AIR PRO | Version 2.04... -
Seite 15: Verdichter Vkm 362 - 230 V
Ersatzteile 11.2.2Verdichter VKM 362 - 230 V Abb. 11: Ersatzteile für den Verdichter VKM 362 - 230 V vom COMPACT-AIR 321/24 PRO COMPACT-AIR PRO | Version 2.04... -
Seite 16: Verdichter Vkm 320 - 230 V Ölfrei
Ersatzteile 11.2.3Verdichter VKM 320 - 230 V ölfrei Abb. 12: Ersatzteile für den Verdichter VKM 320 - 230 V ölfrei vom COMPACT-AIR 321/24 OF PRO COMPACT-AIR PRO | Version 2.04... -
Seite 17: Eg-Konformitätserklärung
EG-Konformitätserklärung 12 EG-Konformitätserklärung Hersteller/Inverkehrbringer: AIRCRAFT Kompressorenbau und Maschinenhandel GmbH Gewerbestraße Ost 6 A-4921 Hohenzell ® Produktgruppe: AIRCRAFT Drucklufttechnik Bezeichnung der Maschine: COMPACT AIR 341/24 PRO COMPACT AIR 321/24 PRO COMPACT AIR 321/24 OF PRO Maschinentyp: Kompressor ______________________ Seriennummer: Baujahr: 20_____ Allen einschlägigen Bestimmungen der oben genannten Richtlinie sowie der weiteren angewandten Richtlinien (nachfolgend) –... - Seite 18 www.aircraft.at...
