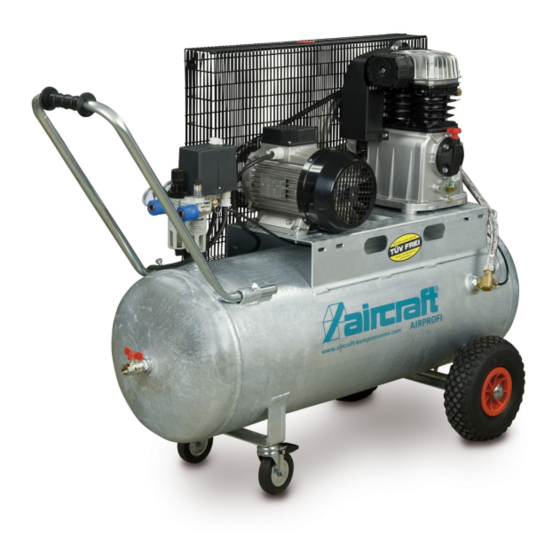

- Seite 1 Betriebsanleitung Kolbenkompressor mobil AIRPROFI 401/50 AIRPROFI 403/50 AIRPROFI 503/50 AIRPROFI 503/100 AIRPROFI 703/100 AIRPROFI 703/100/15 AIRPROFI 853/100 AIRPROFI 503/100...
- Seite 2 Betriebsanleitung Serie AIRPROFI Stand 14.04.2011 | Version 2.01 | DA Sehr geehrter Kunde, vielen Dank für den Kauf eines Produktes von Aircraft. Unsere Produkte und Maschinen bieten ein Höchstmaß an Qualität, technisch optimale Lösungen und überzeugen durch ein hervorra- gendes Preis-Leistungs-Verhältnis.
-
Seite 3: Inhaltsverzeichnis
Betriebsanleitung Serie AIRPROFI Stand 14.04.2011 | Version 2.01 INHALTSVERZEICHNIS: 1. Bestimmungsgemäße Verwendung ......................3 2. Abbildungen ............................... 3 3. Allgemeine Informationen ......................... 5 4. Sicherheitshinweise ..........................6 5. Anwendung des Kompressors ......................... 7 6. Wartung............................... 8 7. Ersatzteile ..............................10 8. CE-Konformitätserklärung ........................16 9. - Seite 4 Betriebsanleitung Serie AIRPROFI Stand 14.04.2011 | Version 2.01...
-
Seite 5: Allgemeine Informationen
Betriebsanleitung Serie AIRPROFI Stand 14.04.2011 | Version 2.01 3. Allgemeine Informationen Kennzeichnung des Produkts Alle technischen Daten des Kompressors entnehmen Sie bitte diesem Typenschild (siehe Abb. 1). Der Kompressor ist mit einem CE-Zeichen gekennzeichnet (siehe Abb.1). Der Kompressor entspricht in Konstruktion und Ausführung den derzeit gültigen Stand der Technik und ist nach den anerkannten, sicherheitstechnischen Regeln gebaut. -
Seite 6: Sicherheitshinweise
Betriebsanleitung Serie AIRPROFI Stand 14.04.2011 | Version 2.01 Informationen über den technischen Kundendienst Reparaturen, die unter die Gewährleistung fallen, dürfen ausschließlich von Technikern durchgeführt werden, die von uns dazu autorisiert sind. Verwenden Sie nur Original-Ersatzteile. Geben Sie für Anfragen bzw. Bestellungen bitte immer die TYPBEZEICHNUNG (Abb. 1/Nr. 1), das BAUJAHR (Abb.1/Nr. -
Seite 7: Anwendung Des Kompressors
Betriebsanleitung Serie AIRPROFI Stand 14.04.2011 | Version 2.01 Motorschutz Die Kompressoren sind mit einem Motorschutzschalter ausgestattet, der im Druckschalter verbaut ist und direkt auf den Ein-/Ausschalter wirkt und die Stromzufuhr im Fall einer Überlastung automatisch un- terbricht. Wenn der Motorschutzschalter eine Zwangsabschaltung auslöst, lassen Sie den Kompressor in diesem Zustand und warten Sie einige Minuten bevor Sie den Kompressor am Ein-/Ausschalter wie- der in Betrieb setzen. -
Seite 8: Wartung
Betriebsanleitung Serie AIRPROFI Stand 14.04.2011 | Version 2.01 Einstellung des Arbeitsdrucks (Abb.2) Der Ausgabedruck wird mit dem Druckminderer C eingestellt und am Manometer D abgelesen. Die Entnahme erfolgt über Kupplung A (Achtung: 2 Entnahmekupplungen: gefilterte Luft u. geölte, gefilterte Luft) Es wird empfohlen, den Druckwert nach dem Gebrauch des Geräts wieder auf Null zu stellen. - Seite 9 Betriebsanleitung Serie AIRPROFI Stand 14.04.2011 | Version 2.01 Alle 6 Monate: Wechseln Sie das Öl (der Kompressor muss dabei warm sein). • Nehmen Sie die Öleinfüllschraube bzw. den Ölmessstab heraus, drehen Sie die Schraube A heraus • (Abb. 7) und sammeln Sie das Altöl in einem entsprechenden Behälter. Drehen Sie die Schraube A wieder fest ein und füllen Sie bis zum Höchstpegel neues Öl ein u.
-
Seite 10: Ersatzteile
Betriebsanleitung Serie AIRPROFI Stand 14.04.2011 | Version 2.01 7. Ersatzteile 7.1 Zuordnungstabelle In der nachfolgenden Tabelle finden Sie die Artikel-Nummern, die einzelnen Komponenten zugewiesen sind. Für die Artikel-Nummern für Ersatzteile des Kolbenverdichters sehen Sie bitte die nachfolgenden Ersatzteilzeichnungen. (APF=AIRPROFI) Kolben- Antriebs- Antriebs- Schutz-... -
Seite 11: Ersatzteilliste Für Kolbenverdichter Mk 103
Betriebsanleitung Serie AIRPROFI Stand 14.04.2011 | Version 2.01 7.2 Ersatzteile Kolbenverdichter MK 103 (APF 401/50; APF 403/50) 7.3 Ersatzteilliste für Kolbenverdichter MK 103 Pos. Anz. Artikel-Nr. Bezeichnung (deutsch) Bezeichnung (englisch) 2501303 Kolbenverdichter MK 103 PUMP MK 103 0250130201 Ölmessstab OIL DIPSTICK 0250130202 Kurbelgehäuse CASING 0250130203 Deckel Kurbelgehäuse <hinten>... - Seite 12 Betriebsanleitung Serie AIRPROFI Stand 14.04.2011 | Version 2.01 7.4 Ersatzteile Kolbenverdichter MK 113 (APF 503/50; APF 503/100)
-
Seite 13: Ersatzteilliste Für Kolbenverdichter Mk 113
Betriebsanleitung Serie AIRPROFI Stand 14.04.2011 | Version 2.01 7.5 Ersatzteilliste für Kolbenverdichter MK 113 Pos. Anz. Artikel-Nr. Bezeichnung (deutsch) Bezeichnung (englisch) 2501312 Kolbenverdichter MK 113 PUMP MK 113 0250131201 Schraube M5X12 SCREW 0250131202 Kurbelgehäuseboden LOWER COVER 0250131203 Kurbelgehäuse CASING 0250131906 Kugellager <6206>... -
Seite 14: Ersatzteile Für Kolbenverdichter Bk 119
Betriebsanleitung Serie AIRPROFI Stand 14.04.2011 | Version 2.01 7.6 Ersatzteile für Kolbenverdichter BK 119... - Seite 15 Betriebsanleitung Serie AIRPROFI Stand 14.04.2011 | Version 2.01 7.7 Ersatzteilliste für Kolbenverdichter BK 119 (APF 703/100; APF 853/100; APF 703/100/15bar) Pos. Anz. Artikel-Nr. Bezeichnung (deutsch) Bezeichnung (englisch) 2501319 Kolbenverdichter BK 119 PUMP BK 119 0250131901 Kurbelgehäuseboden LOWER COVER 0250131902 Dichtung Kurbelgehäuse LOWER COVER GASKET 0250131903 Vibrationsdämpfer VIBRATION DAMPER...
-
Seite 16: Ce-Konformitätserklärung
Betriebsanleitung Serie AIRPROFI Stand 14.04.2011 | Version 2.01 8. CE-Konformitätserklärung Hersteller/Inverkehrbringer: AIRCRAFT Kompressorenbau und Maschinenhandel GmbH Gewerbestraße Ost 6 A-4921 Hohenzell erklärt hiermit, dass folgendes Produkt ® Produktgruppe: AIRCRAFT Drucklufttechnik Bezeichnung der Maschine: AIRPROFI 401/50 AIRPROFI 403/50 AIRPROFI 503/50 AIRPROFI 503/100... -
Seite 17: Mangelhaftungsansprüche / Selbstständige Garantie
Für Pulverbeschichtete Druckbehälter gewähren wir eine Garantie von 10 Jahren gegen Durchrosten. 2. Im Garantiefall wird der Druckbehälter des Kompressors ausgetauscht. Ausgetauschte Teile gehen in das Eigentum der Firma Aircraft Kompressoren GmbH über. Durch den Austausch wird die Ga- rantiefrist nicht verlängert. - Seite 18 Betriebsanleitung Serie AIRPROFI Stand 14.04.2011 | Version 2.01 Kundenaufzeichnung über erfolgte Wartung und Reparaturen Bearbeiter Datum Durchgeführte Arbeiten...
-
Seite 19: Einträge Über Produktbeobachtung Des Kunden
Betriebsanleitung Serie AIRPROFI Stand 14.04.2011 | Version 2.01 Einträge über Produktbeobachtung des Kunden: _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________... - Seite 20 Telefon: 0043 (0) 7752 70 929-0 | Fax: 0043 (0) 7752 70 929-99 E-Mail: info@aircraft.at | Internet: www.aircraft.at Die Inhalte dieser Betriebsanleitung sind alleiniges Eigentum der Firma AIRCRAFT Kompressorenbau und Maschinenhandel GmbH. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen ver- pflichten zu Schadenersatz.
