2.1.3
EBN861

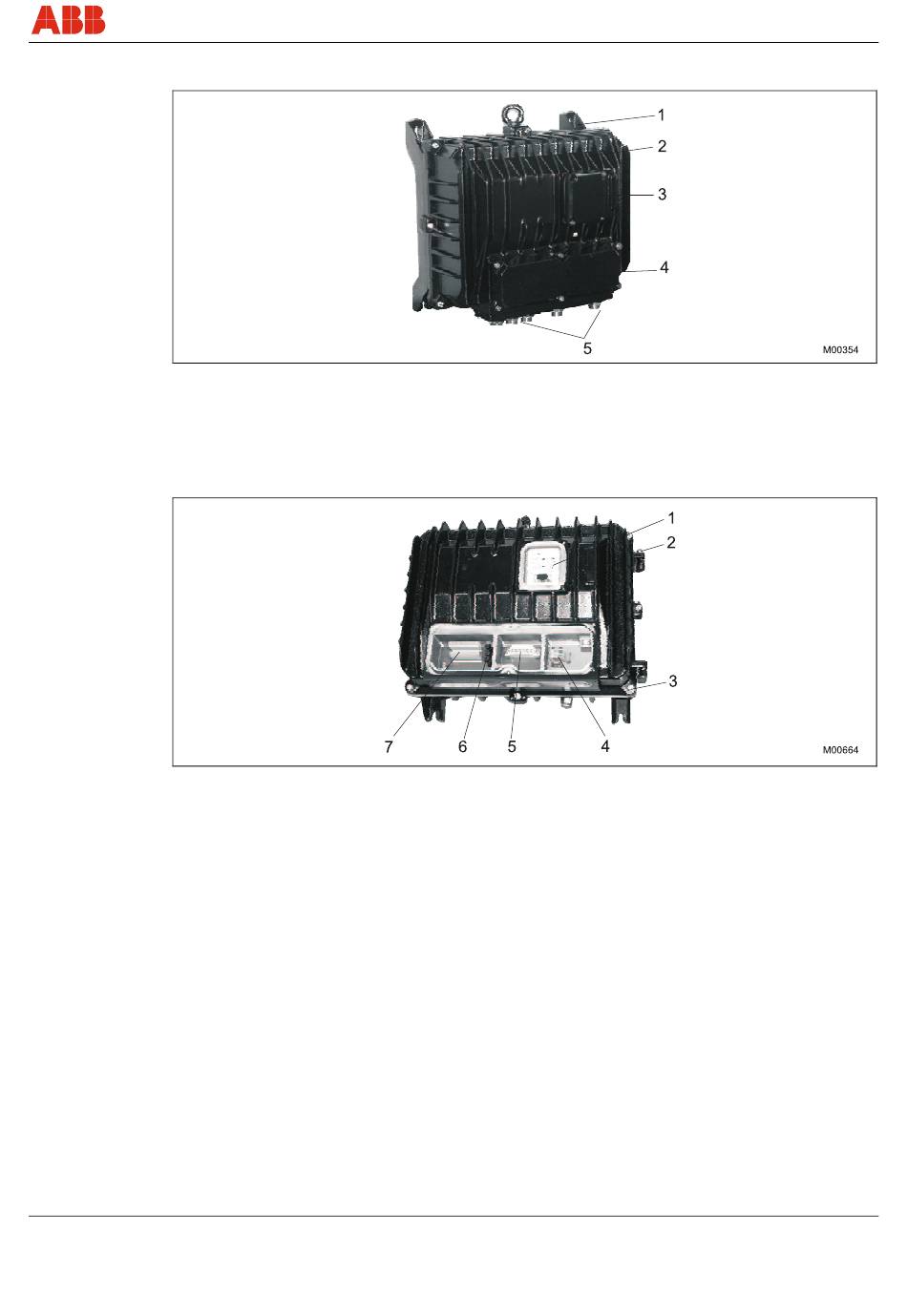

Abb. 8
1 Elektronikunterteil
2 Elektronikhaube
3 Abdeckung Inbetriebnahme- und
Servicefeld (ISF)
Abb. 9:
1 Inbetriebnahme- und Servicefeld (ISF)
2 Scharnierschrauben
3 Deckelschrauben
4 Netzanschlussklemmen
OI/PME/LME/EAN823/EBN853/EBN861-DE
Anschlussraum
Aufbau und Funktion
4 Abdeckung für Anschlussraum
5 Bohrungen für Kabelverschraubung
5 Motorklemmen
6 Sicherung Binäreingänge BA 1, BA 2,
BA 3
7 Signalklemmen
15
