ENTFERNEN DES KOCHFELDES:
Um das Kochfeld auszubauen, trennen Sie es zunächst vom Stromnetz. Es wird dringend empfohlen, das darunter liegende Teil vom Backofen, der Schublade,
dem Abscheider oder anderem zu befreien. Dadurch kann der Techniker auf den unteren Teil des Kochfeldes zugreifen, um die vier Klammern mit einem
Schraubenzieher zu lösen, das Kochfeld anzuheben und es abzunehmen, ohne die Arbeitsplatte zu beschädigen
ELEKTRISCHER ANSCHLUSS
Der elektrische Anschluss muss erfolgen, bevor das Gerät an die Stromversorgung angeschlossen wird.
Das Netzkabel ist nicht in der Verpackung enthalten - denken Sie daran, Ihr eigenes Netzkabel vorzubereiten.
Der Einbau muss von einer Fachkraft, die über Kenntnisse zu den aktuellen Sicherheits- und Einbaubestimmungen verfügt, durchgeführt werden. Vor allem muss
die Installation gemäß den Richtlinien der lokalen Elektrizitätsgesellschaft vorgenommen werden.
Stellen Sie sicher, dass die auf dem Typenschild unten am Gerät angegebene Spannung der Spannung bei Ihnen zuhause entspricht.
Die Erdung des Gerätes ist gesetzlich vorgeschrieben: Verwenden Sie nur Leitungen (einschließlich Erdungsleitungen) der entsprechenden Größe.

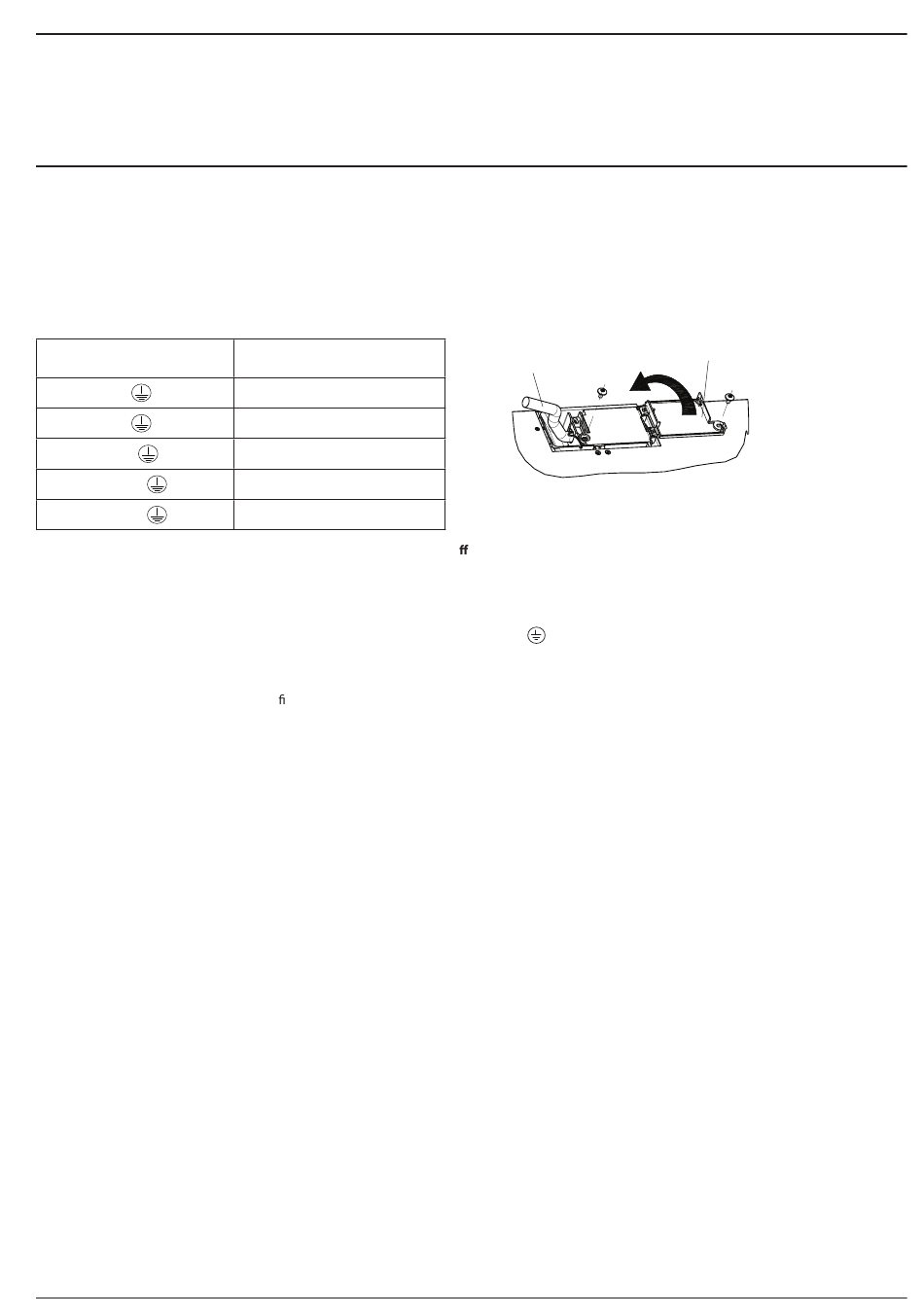

ANSCHLUSS AN DIE KLEMMENLEISTE
Für den elektrischen Anschluss ein Kabel vom Typ H05RR-F oder H05V2V2-F gemäß den Angaben der nachfolgenden Tabelle verwenden.
VERSORGUNGSSPANNUNG
220-240V ~ +
230-240V ~ +
220-240V 3~ +
380-415V 3N~ +
380-425V 2N~ +
Bei der Installation muss ein allpoliger Trennschalter mit einer Kontaktö nungsweite von mindestens 3 mm vorgesehen werden, mit dem das Gerät
spannungslos gemacht werden kann.
ACHTUNG: Das Stromkabel muss lang genug sein, um das Kochfeld von der Arbeitsplatte entfernen zu können, und es muss so angebracht werden, dass
Schäden oder Überhitzung durch Kontakt mit dem Sockel vermieden werden.
HINWEIS: Das gelb-grüne Erdungskabel muss mit der Klemme mit dem Erdungs-Symbol
Etwa 70 mm des Netzkabels (B) abisolieren.
•
•
Isolieren Sie etwa 10 mm der Kabel. Setzen Sie das Kabel in die Kabelklemme ein und schließen Sie die Litzen an die Klemmenleiste an, wie auf dem
Anschlussplan neben der Klemmenleiste dargestellt ist.
•
Das Netzkabel (B) mit der Kabelklemme xieren.
Schließen Sie den Klemmenleistendeckel (A) und ziehen Sie ihn mit der mitgelieferten Schraube fest.
•
•
Montieren Sie nach dem elektrischen Anschluss das Kochfeld und haken Sie es in die Trägerfedern gemäß der Abbildung ein.
KABEL
ANZAHL x GRÖßE
3 x 4 mm
2
3 x 4 mm
(nur für Australien)
2
4 x 1,5 mm
2
5 x 1,5 mm
2
4 x 1,5 mm
2
B
verbunden werden und muss länger als die anderen Kabel sein.
A
