SIGNAL-VERKABELUNG EXTERNER VERTEILER
SIGNAL-VERKABELUNG EXTERNER VERTEILER

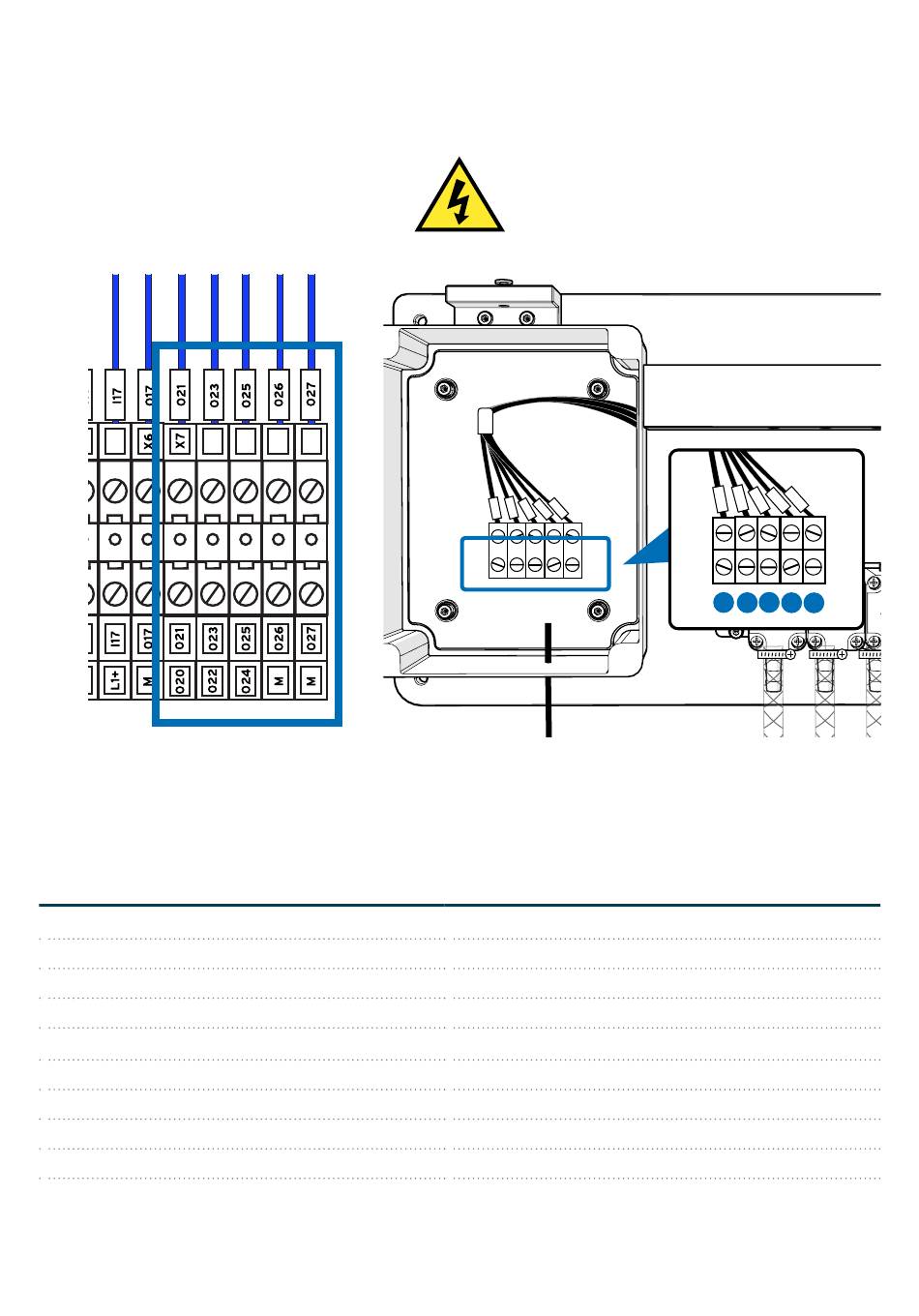

Verwenden Sie ein 7x1mm^2 Kabel für die Verbindung zwischen der Steuerkabine und dem Verteiler. Schließen Sie den Verteiler
an die Klemmleiste X7 an. Jeder Klemmenanschluss entspricht den von links nach rechts nummerierten Ausgängen, wobei die
Anzahl von der Reihenfolge abhängig ist. Nachstehend finden Sie den Schaltplan für das Hauptgerät.
Nummer
020
021
022
023
024
025
026
M
Machine Number
MACH 1
MACH 2
MACH 3
MACH 4
MACH 5
MACH 6
VASE MESSEN
M
31
1 2 3 4 5
Revision 1.3
05/2024
B1072DE
