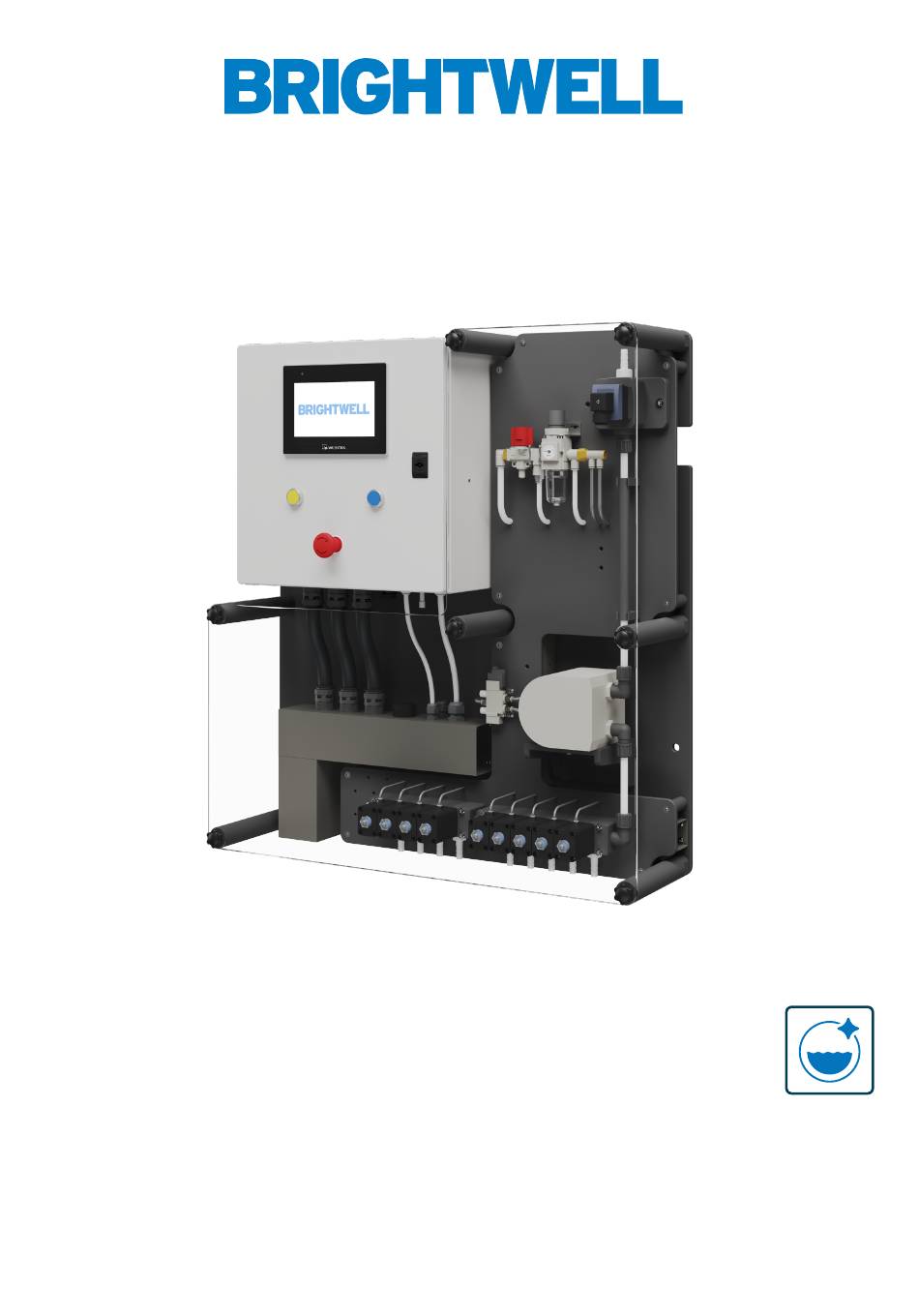

- Seite 1 MULTIPLEX 2 (PROFI) DOSIERSYSTEM FÜR INDUSTRIELLE WÄSCHEREIEN (PNEUMATISCH) INSTALLATION - EINRICHTUNG - WARTUNG Revision 1.3 05/2024 B1072DE...
- Seite 2 INHALT ALLGEMEINE INFORMATIONEN TECHNISCHE INFORMATIONEN HAUPTGERÄT INSTALLATION UND ANSCHLÜSSE MONTAGE IHRER MULTIPLEX-EINHEIT CHEMISCHE VERBINDUNG ANSCHLUSS AN DEN BOOSTER-TANK (OPTIONAL) VERDRAHTUNG DER STROMVERSORGUNG FÜR DIE MULTIPLEXEINHEIT MONTAGE IHRES EXPANSIONSKANALS VERKABELUNG DES ERWEITERUNGSKANALS MONTAGE IHRER SIGNALBOX LEITERPLATTENANSCHLÜSSE FÜR IHR STELLWERK LEITFADEN FÜR DIE VERDRAHTUNG VON STELLWERKSSTECKERN COMMS-VERKABELUNG STELLWERK ANSCHLIESSEN DES EXTERNEN VERTEILERS SIGNAL-VERKABELUNG EXTERNER VERTEILER...
- Seite 3 ALLGEMEINE INFORMATIONEN ALLGEMEINE INFORMATIONEN INFORMATIONEN ZUR SICHERHEIT Tragen Sie bei der Installation unserer Geräte und beim Umgang mit Chemikalien Schutzkleidung, Handschuhe und Schutzbrille. Beachten Sie die Sicherheitshinweise des Chemikalienherstellers. Fahren Sie das Gerät bei Wartungsarbeiten nach Möglichkeit herunter. Achten Sie auf mögliche chemische Rückstände, die auf den verschiedenen Komponenten des Geräts verbleiben können.
- Seite 4 MULTIPLEX Multiplex ist Teil des Brightwell-Angebots für die Dosierung chemischer Produkte in industriellen Wäschereien und ist für jede Wäscherei ausgelegt mit maximal 12 Waschmaschinen und einer maximalen Tagesproduktion 4000 kg. Multiplex ist eine Einzelpumpeneinheit mit einer pneumatischen Membranpumpe und ist für maximal 10 Produkte ausgelegt.
- Seite 5 TECHNISCHE INFORMATIONEN TECHNISCHE INFORMATIONEN EINHEIT MULTIPLEX 2 (PRO) (HAUPTGERÄT) MULTIPLEX VERTEILER (PNEUMATIC) MULTIPLEX STELLWERK Revision 1.3 05/2024 B1072DE...
- Seite 6 MULTIPLEX ERWEITERUNGSKANAL (ELEKTRISCH) MULTIPLEX EXPANSIONSKANAL (PNEUMATISCH) MULTIPLEX VERTEILER (ELECTRIC) MULTIPLEX ABSAUGSTANGE *Brightwell empfiehlt die Verwendung von Zubehör, das für die Verwendung mit Multiplex-Geräten entwickelt wurde. Bitte fragen Sie unsere Vertriebsabteilung nach weiteren Einzelheiten zu diesen Produkten. Revision 1.3 05/2024 B1072DE...
- Seite 7 HAUPTGERÄT HAUPTGERÄT Die Multiplex-Haupteinheit besteht aus einem Schaltschrank mit Touchscreen, einer Batterie von pneumatischen Ventilen für Luftstrom und Produktabsaugung, einer pneumatischen Pumpe und einem Volumenzähler. Ausgang zum externen Verteiler Durchflusssensor Luftregler und Filter Schaltschrank Pnuematische Einlassventile (Produkt) Pnuematisches Einlassventil (Wasser) BILDSCHIRM Der Touchscreen ermöglicht die Konfiguration des Geräts sowie die Anzeige grundlegender Statistiken.
- Seite 8 INSTALLATION UND ANSCHLÜSSE INSTALLATION UND ANSCHLÜSSE EINFÜHRUNG Dieses Bild zeigt die "Standard"-Einrichtung einer Multiplex-Einheit mit einem Kanal, wobei unter "Kanal" eine Gruppe von Produkten zu verstehen ist, die in denselben Verteiler eingespritzt und zu einem Verteiler (Waschmaschinen) oder einer Einspritzung (Tunnel) geleitet werden. Für die Installation und Inbetriebnahme von Multiplex empfehlen wir Ihnen, sich strikt an die folgende "Schritt-für-Schritt- Anleitung"...
- Seite 9 Vermeiden Sie die Verwendung von Elementen aus bestehenden Installationen für neue Verkabelungen. Wir empfehlen die Verwendung der von Brightwell zur Verfügung gestellten Materialkits; wenden Sie sich an unsere Vertriebsabteilung. Unabhängig davon müssen alle verwendeten Materialien den in diesem Handbuch beschriebenen Spezifikationen entsprechen.
- Seite 10 MONTAGE IHRER MULTIPLEX-EINHEIT MONTAGE IHRER MULTIPLEX-EINHEIT (725 mm) SCHRITT 1 (6 mm) Positionieren Sie Ihr Gerät an der gewünschten Stelle und bringen Sie die Wandhaken an. Bringen Sie sie in einem Abstand von ca. 725 mm an und markieren Sie die Wand durch die Löcher.
- Seite 11 MONTAGE IHRER MULTIPLEX-EINHEIT MONTAGE IHRER MULTIPLEX-EINHEIT SCHRITT 5 Vergewissern Sie sich, dass die Multiplex-Einheit sicher an den Montagehaken befestigt ist, bevor Sie sie loslassen. SCHRITT 6 Markieren Sie hier die Hauptbefestigungslöcher auf beiden Seiten des Geräts mit einem Stift oder einem ähnlichen Hilfsmittel.
- Seite 12 MONTAGE IHRER MULTIPLEX-EINHEIT MONTAGE IHRER MULTIPLEX-EINHEIT SCHRITT 8 Stecken Sie die Dübel in die von Ihnen gebohrten Löcher. SCHRITT 9 Setzen Sie die Schrauben in die Befestigungslöch- er und befestigen Sie sie mit einer 8-mm-Sech- skantschraube. Revision 1.3 05/2024 B1072DE...
- Seite 13 CHEMISCHE VERBINDUNG CHEMISCHE VERBINDUNG ANSCHLÜSSE GERÄT - VERTEILER - WASCHMASCHINE Für den Anschluss der Geräte, des Verteilers und der Unterlegscheiben sind PVC-Rohre mit 10x16 Maschen und Edelstahlschellen zu verwenden. Verbinden Sie den Ausgang des Zählers mit dem Eingang des Verteilers verbinden Sie die Ausgänge zu den Waschmaschinen des Verteilers mit dem Anschluss, den jede Waschmaschine für die chemischen Produkte...
- Seite 14 CHEMISCHE VERBINDUNG CHEMISCHE VERBINDUNG WASSERANSCHLUSS Schließen Sie die Wasserzufuhr an das linke pneumatische Ventil auf der mittleren Platte des Geräts an. Verwenden Sie ein PVC-Rohr mit 10x16 Maschen und eine Schelle aus rostfreiem Stahl. Bitte beachten Sie, dass das Gerät einen Arbeitsdruck von 4 bar benötigt und einen durchschnittlichen Verbrauch von 140 l/m hat.
- Seite 15 Druckbereich von 1,5 bar (min.) - bis 3 bar (max.) benötigt. Eine Druckerhöhungsanlage wird immer dann empfohlen, wenn keine gleichmäßige Versorgung vorhanden ist. ! Verwenden Sie an allen Wasseranschlüssen Kabelbinder oder Schlauchschellen, um Kabel zu vermeiden. Bitte beachten Sie: Wenn Sie keinen Zusatztank verwenden, können die Leistungswerte von Brightwell nicht garantiert werden. Beschreibung...
- Seite 16 VERDRAHTUNG DER STROMVERSORGUNG FÜR DIE MULTIPLEXEINHEIT VERDRAHTUNG DER STROMVERSORGUNG FÜR DIE MULTIPLEXEINHEIT Für die Stromversorgung des Geräts müssen Sie 3x1'5mm2 Kabel verwenden. Führen Sie das Kabel durch den Kanal unten links und verwenden Sie eine der Kabelverschraubungen, um es sicher in den Schaltschrank einzuführen. Schließen Sie es an die mit X1 gekennzeichneten Klemmen links unten an den Anschlüssen an.
- Seite 17 MONTAGE IHRES EXPANSIONSKANALS MONTAGE IHRES EXPANSIONSKANALS (650 mm) SCHRITT 1 (6 mm) Positionieren Sie Ihr Gerät an der gewünschten Stelle und bringen Sie die Wandhaken an. Bringen Sie sie in einem Abstand von ca. 650 mm an und markieren Sie die Wand durch die Löcher.
- Seite 18 VERDRAHTUNG DER STROMVERSORGUNG FÜR DIE MULTIPLEXEINHEIT MONTAGE IHRES EXPANSIONSKANALS SCHRITT 5 Vergewissern Sie sich, dass der Erweiterungskanal sicher an den Befestigungshaken befestigt ist, bevor Sie ihn loslassen. SCHRITT 6 Markieren Sie hier die Hauptbefestigungslöcher auf beiden Seiten des Geräts mit einem Stift oder einem ähnlichen Hilfsmittel.
- Seite 19 VERDRAHTUNG DER STROMVERSORGUNG FÜR DIE MULTIPLEXEINHEIT MONTAGE IHRES EXPANSIONSKANALS SCHRITT 8 Stecken Sie die Dübel in die von Ihnen gebohrten Löcher. SCHRITT 9 Setzen Sie die Schrauben in die Befestigungslöch- er ein und sichern Sie sie mit einer 8-mm-Sech- skantschraube. Revision 1.3 05/2024 B1072DE...
- Seite 20 VERDRAHTUNG DER STROMVERSORGUNG FÜR DIE MULTIPLEXEINHEIT MONTAGE IHRES EXPANSIONSKANALS Ausfahrt zum Verteiler 24 VDC-Stromver- Produkt Wasser sorgung und Eingabe Eingang (1) Kommunikation vom (2+) Hauptgerät Revision 1.3 05/2024 B1072DE...
- Seite 21 VERKABELUNG DES ERWEITERUNGSKANALS VERKABELUNG DES ERWEITERUNGSKANALS Um den Erweiterungskanal an das Gerät anzuschließen, verbinden Sie X2 am Hauptgerät mit X1 am Erweiterungskanal. Nein. Beschreibung Nein. Beschreibung 24 V + 24 V + 24 V - 24 V - COMMS A COMMS A COMMS B COMMS B...
- Seite 22 MONTAGE IHRER SIGNALBOX MONTAGE IHRER SIGNALBOX SCHRITT 1 Suchen Sie eine ebene Fläche in der Nähe der Unterlegscheibe, auf der Sie das Stellwerk montieren können. Entfernen Sie den Schutzstreifen von den Klebepads auf der Rückseite des Gehäuses. Montieren Sie das Gerät nicht an der Waschmaschine. SCHRITT 2 Vergewissern Sie sich, dass die Oberfläche, auf der Sie das Gerät anbringen möchten, sauber und trocken...
- Seite 23 MONTAGE IHRER SIGNALBOX MONTAGE IHRER SIGNALBOX SCHRITT 4 Sie können nun die vordere Abdeckung von der Schachtel entfernen, um die Leiterplatte freizulegen. SCHRITT 5 Jetzt können Sie die Anschlüsse für Ihr Stellwerk verdrahten. Revision 1.3 05/2024 B1072DE...
- Seite 24 LEITERPLATTENANSCHLÜSSE FÜR IHR STELLWERK LEITERPLATTENANSCHLÜSSE FÜR IHR STELLWERK Anschluss Beschreibung COMMS IN COMMS OUT MASCHINENPAUSE GEMEINSAM NEUTRAL * SIGNAL-/TRIGGEREINGÄNGE * ISOLIERTER NULLLEITER * NEUTRAL-AKTIVIERUNG DIP-SCHALTER WAHLSCHALTER FORMELWAHLSCHALTER * Für die Verbindung zwischen dem Stellwerk und der Waschmaschine müssen Sie ein Kabel mit der richtigen Anzahl von Leitern für die Übertragung von Signal und Nullleiter vorsehen.
- Seite 25 LEITFADEN FÜR DIE VERDRAHTUNG VON STELLWERKSSTECKERN LEITFADEN FÜR DIE VERDRAHTUNG VON STELLWERKSSTECKERN COMMS IN COMMS OUT VENTILAUSGÄNGE (Von der Hauptdosiereinheit zum (Zum nächsten Stellwerk in der Kette) (24 VDC) Stellwerk) Nein. Beschreibung Nein. Beschreibung Nein. Beschreibung 24 V + 24 V + 24 V + 24 V - 24 V -...
- Seite 26 LEITFADEN FÜR DIE VERDRAHTUNG VON STELLWERKSSTECKERN LEITFADEN FÜR DIE VERDRAHTUNG VON STELLWERKSSTECKERN ISOLIERTE NEUTRALE EINGÄNGE * FORMELAUSWAHL-EINGANG (Neutraleingänge für isolierte Signale) (Formel Select Input) (24 - 240 VDC) Nein. Beschreibung ISOLIERTER NEUTRALLEITER-SIGNALEINGANG 1 Nein. Beschreibung ISOLIERTER NEUTRALLEITER-SIGNALEINGANG 2 ISOLIERTER NEUTRALLEITER-SIGNALEINGANG 3 24 V + ISOLIERTER NEUTRALLEITER-SIGNALEINGANG 4 24 V -...
- Seite 27 LEITFADEN FÜR DIE VERDRAHTUNG VON STELLWERKSSTECKERN LEITFADEN FÜR DIE VERDRAHTUNG VON STELLWERKSSTECKERN KONFIGURATION UND EINRICHTUNG DER DIP-SCHALTER Zur Konfiguration der Neutralleiteranschlüsse verwenden Sie die Dip-Schalter über den Signaleingängen. Stellen Sie den Dip- Schalter je nach Bedarf entweder auf die Position COMMON oder ISOLATED. Um ein Triggersignal zu isolieren, stellen Sie den Dip-Schalter auf die Position TOP.
- Seite 28 COMMS-VERKABELUNG STELLWERK COMMS-VERKABELUNG STELLWERK Um die externe Kommunikationsbox an das Gerät anzuschließen, verbinden Sie den Anschluss X2 an der Hauptmaschine mit dem Anschluss X1 an der Kommunikationsbox. Nein. Beschreibung Nein. Beschreibung 24 V + 24 V + 24 V - 24 V - COMMS A COMMS A...
- Seite 29 ANSCHLIESSEN DES EXTERNEN VERTEILERS ANSCHLIESSEN DES EXTERNEN VERTEILERS SCHRITT 1 Um Ihre externe Verteilereinheit zu montieren, entfer- nen Sie bitte die Abdeckung mit einer 6mm Sech- skantschraube. SCHRITT 2 Legen Sie den externen Verteiler auf die Fläche, auf der Sie ihn montieren wollen. Verwenden Sie einen Stift oder ein ähnliches Hilfsmittel, um die Befesti- gungslöcher zu markieren.
- Seite 30 ANSCHLIESSEN DES EXTERNEN VERTEILERS ANSCHLIESSEN DES EXTERNEN VERTEILERS Eingang vom Haupt- gerät Abfahrten für waschmaschinen Signale aus dem hauptgerät Revision 1.3 05/2024 B1072DE...
- Seite 31 SIGNAL-VERKABELUNG EXTERNER VERTEILER SIGNAL-VERKABELUNG EXTERNER VERTEILER 1 2 3 4 5 Verwenden Sie ein 7x1mm^2 Kabel für die Verbindung zwischen der Steuerkabine und dem Verteiler. Schließen Sie den Verteiler an die Klemmleiste X7 an. Jeder Klemmenanschluss entspricht den von links nach rechts nummerierten Ausgängen, wobei die Anzahl von der Reihenfolge abhängig ist.
- Seite 32 ELEKTRISCHE VERDRAHTUNG SAUGSTANGEN ELEKTRISCHE VERDRAHTUNG SAUGSTANGEN Um die externen Saugstangen an die Maschine anzuschließen, verwenden Sie die Eingänge I10 bis I17, wie oben angegeben. Anschlussnummer Stabnummer ANSAUGSSTANGE 1 SUCKTIONSSTANGE 2 SUCKTIONSSTANGE 3 SUCKTIONSSTANGE 4 SUCKTIONSSTANGE 5 SUCKTIONSSTANGE 6 SUCKTIONSSTANGE 7 SUCKTIONSSTANGE 8 GEMEINSAM 24VDC Revision 1.3...
- Seite 33 VERBINDEN IHRES GERÄTS MIT DEM INTERNET VERBINDEN IHRES GERÄTS MIT DEM INTERNET Um Ihr Gerät mit dem Internet zu verbinden, schließen Sie einfach ein Ethernet-Kabel über den Anschluss an der Unterseite der Hauptbox an einen beliebigen Router an. Revision 1.3 05/2024 B1072DE...
- Seite 34 ELEKTRISCHER ANSCHLUSS AN EXTERNEN ALARM ELEKTRISCHER ANSCHLUSS AN EXTERNEN ALARM Um einen externen Alarm oder eine Warnleuchte an das System anzuschließen, verwenden Sie den Steckplatz X6 wie oben abgebildet. Anschlussnummer Stabnummer EXTERNER ALARM 24VDC (+) Revision 1.3 05/2024 B1072DE...
- Seite 35 ELEKTRISCHER ANSCHLUSS NOT-AUS ELEKTRISCHER ANSCHLUSS NOT-AUS Um einen Notausschalter an Ihr Gerät anzuschließen, können Sie die oben gezeigten Steckplätze EXT1 und EXT2 verwenden in serie. Anschlussnummer Nummer der Abschaltung EXT1 EXTERNE NOTABSCHALTUNG 1 EXT2 EXTERNE NOTABSCHALTUNG 2 Revision 1.3 05/2024 B1072DE...
- Seite 36 WARTUNG WARTUNG BEI JEDEM WARTUNGSBESUCH Sichtprüfung: Prüfen Sie alle Anschlüsse auf undichte Stellen oder Produktrückstände. Alarme: Greifen Sie über den Webserver oder die Bildschirmoberfläche auf die Liste der Alarme zu. Wenn ein bestimmter Alarm an einem oder mehreren Tagen auftritt, sollten Sie ihn vorrangig behandeln. ALLE 6 MONATE Sichtprüfung: Suchen Sie nach undichten Stellen oder Produktrückständen an den Anschlüssen.
