26

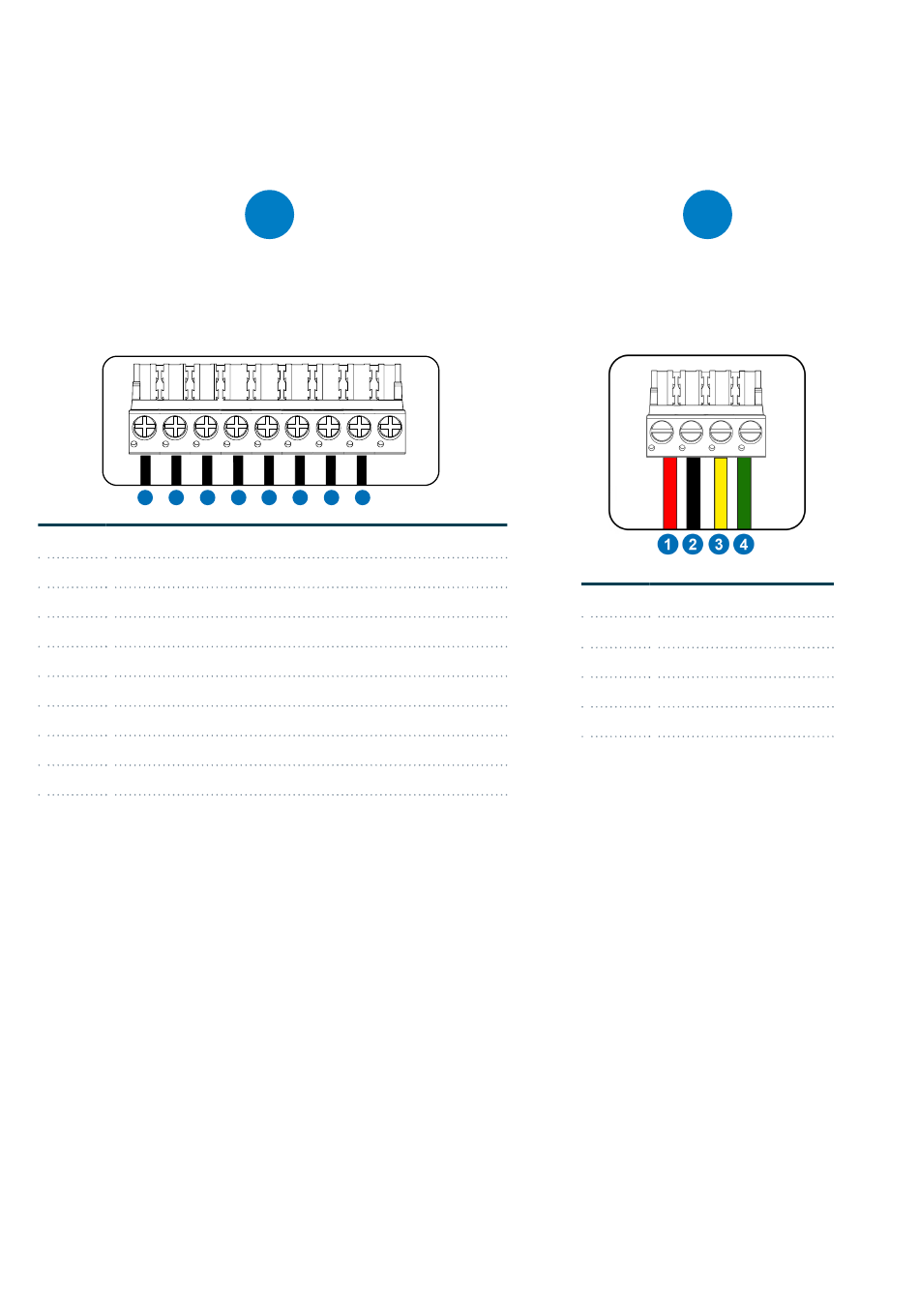

LEITFADEN FÜR DIE VERDRAHTUNG VON
STELLWERKSSTECKERN
ISOLIERTE NEUTRALE EINGÄNGE *
(Neutraleingänge für isolierte Signale)
1
2
3
Nein.
Beschreibung
1
ISOLIERTER NEUTRALLEITER-SIGNALEINGANG 1
2
ISOLIERTER NEUTRALLEITER-SIGNALEINGANG 2
3
ISOLIERTER NEUTRALLEITER-SIGNALEINGANG 3
4
ISOLIERTER NEUTRALLEITER-SIGNALEINGANG 4
5
ISOLIERTER NEUTRALLEITER-SIGNALEINGANG 5
6
ISOLIERTER NEUTRALLEITER-SIGNALEINGANG 6
ISOLIERTER NEUTRALLEITER-SIGNALEINGANG 7
7
8
ISOLIERTER NEUTRALLEITER-SIGNALEINGANG 8
Revision 1.3
05/2024
B1072DE
F
(24 - 240 VDC)
4
5
6
7
8
LEITFADEN FÜR DIE VERDRAHTUNG VON STELLWERKSSTECKERN
H
FORMELAUSWAHL-EINGANG
(Formel Select Input)
Nein.
Beschreibung
1
24 V +
2
24 V -
3
COMMS A
4
COMMS B
