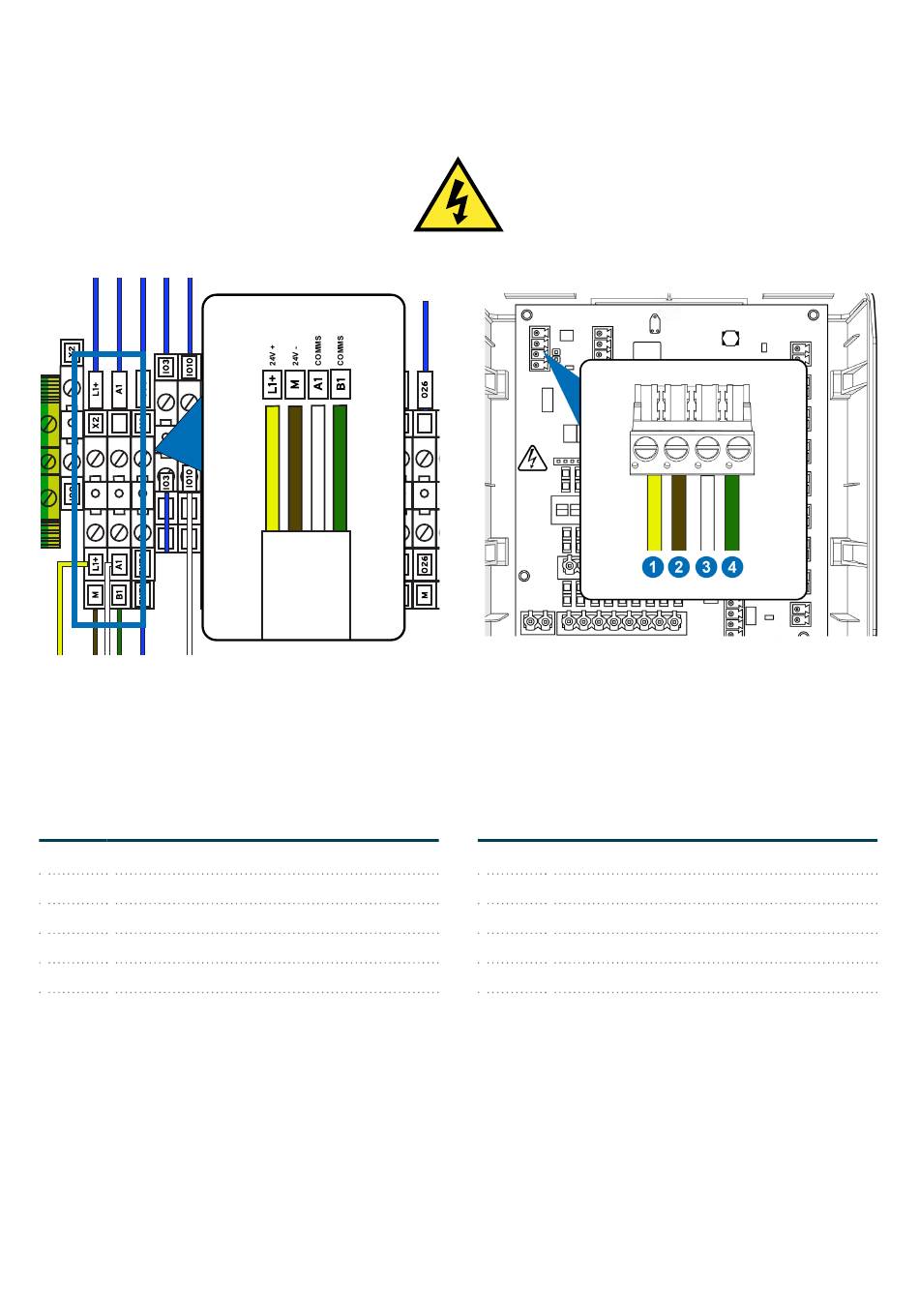

COMMS-VERKABELUNG STELLWERK
Um die externe Kommunikationsbox an das Gerät anzuschließen, verbinden Sie den Anschluss X2 an der Hauptmaschine mit dem
Anschluss X1 an der Kommunikationsbox.
Nein. Beschreibung
L1+ 24 V +
M 24 V -
A1 COMMS A
B1 COMMS B
Revision 1.3
05/2024
B1072DE
Nein. Beschreibung
1 24 V +
2 24 V -
3 COMMS A
4 COMMS B
COMMS-VERKABELUNG STELLWERK
