Anschlusskennzeichnung (Schraubklemme Sensor)
RXD Empfangsleitung digital
TXD Sendeleitung digital
LOOP + Stromschleife (+)
LOOP – Stromschleife (–)
LASER – Spannungversorgung Laser (–)
LASER + Spannungsversorgung Laser (+)
Oberhalb der Schraubklemme befinden sich zwei Drehschalter zur
[►Emissionsgradeinstellung].
Pin-Belegung Gerätestecker (nur bei Steckervariante)
PIN Bezeichnung
1 TXD
2 LOOP –
3 LOOP +
4 RXD
5 LASER –
6 LASER +
7 -
Aderfarbe (Original Sensorkabel)
gelb
braun
weiß
grün
grau
rosa
optris CSlaser – D2010-07-B

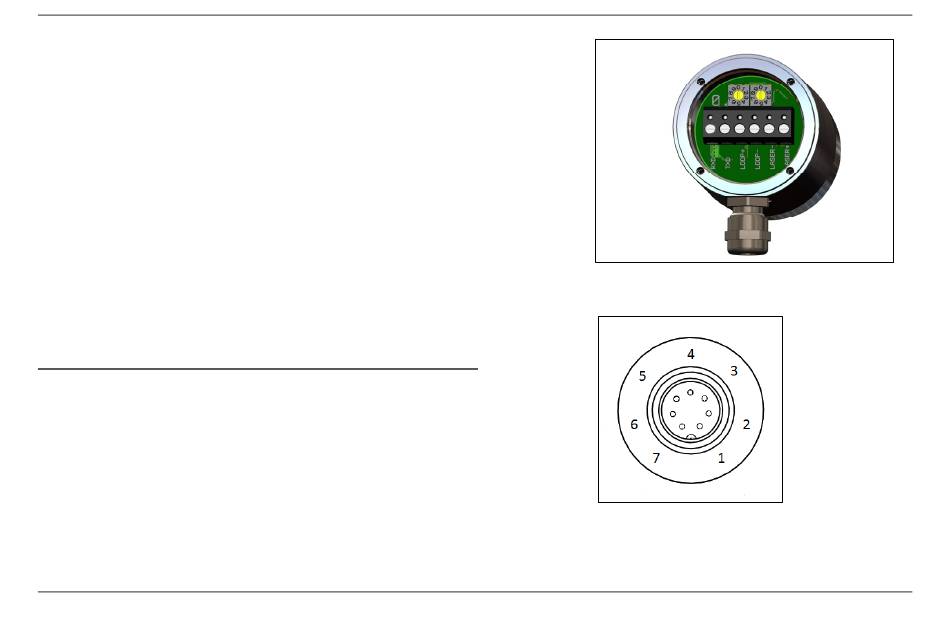

Sensorrückseite mit Anschlussklemmen
