Inhaltszusammenfassung für optris CTlaser LT

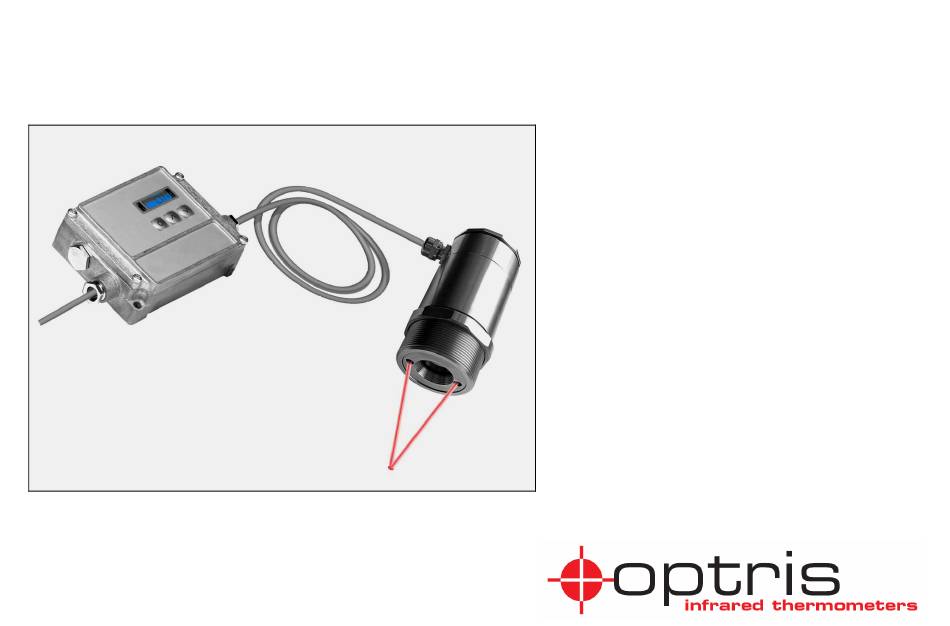

- Seite 1 ® CTlaser LT/ 1M/ 2M/ 3M/ G5 ¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯ Infrarotsensor Bedienungsanleitung...
-
Seite 3: Ce-Konformitätserklärung
Gerätes anstelle einer Reparatur vor. Ist der Fehler auf eine missbräuchliche Verwendung oder auf Gewalteinwirkung zurückzuführen, werden die Kosten vom Hersteller in Rechnung gestellt. In diesem Fall wird vor Beginn der Reparatur auf Wunsch ein Kostenvoranschlag erstellt. optris CTlaser – D2009-06-A... -
Seite 4: Inhaltsverzeichnis
Prinzip der Infrarot-Temperaturmessung Freiblasvorsatz Emissionsgrad Montagewinkel Definition Wasserkühlgehäuse Bestimmung eines unbekannten Emissionsgrades Tragschienenmontageplatte für Elektronik-Box Charakteristische Emissionsgrade Elektrische Installation Anhang A – Emissionsgradtabelle Metalle Anschluss der Kabel Anhang B – Emissionsgradtabelle Nichtmetalle Masseverbindung Austauschen des Messkopfes optris CTlaser – D2009-06-A... -
Seite 5: Beschreibung
Beschreibung Die Sensoren der Serie optris CTlaser sind berührungslos messende Infrarot-Temperatursensoren. Sie messen die von Objekten emittierte Infrarotstrahlung und berechnen auf dieser Grundlage die Oberflächen- temperatur [► Prinzip der Infrarot-Temperaturmessung]. Über ein integriertes Doppel-Laservisier wird der Messfleck in Größe und Lage auf der Objektoberfläche exakt markiert. -
Seite 6: Hinweise
100 bis 1650 °C 5,2 µm Glastemperaturen In dieser Bedienungsanleitung werden im Folgenden ausschließlich die Kurzbezeichnungen verwendet. Bei den Modellen 1M, 2M, 3M und G5 wird der Gesamtmessbereich jeweils in 2 Teilbereiche (L und H) unterteilt. optris CTlaser – D2009-06-A... -
Seite 7: Werksvoreinstellung
Alarmgrenze [°C] (Normal geschlossen) obere Alarmgrenze [°C] 1400 1200 (Normal offen) untere Grenze Ausgang obere Grenze Ausgang Temperatureinheit °C Umgebungstemperaturkompensation interner Messkopftemperaturfühler (bei LT und G5 Ausgabe an OUT-AMB als 0-5 V-Signal) Baudrate [kBaud] Laser inaktiv optris CTlaser – D2009-06-A... -
Seite 8: Technische Daten
105 °C [Hochtemperaturkabel (optional): 180 °C] Vibration IEC 68-2-6: 3G, 11 – 200Hz, jede Achse Schock IEC 68-2-27: 50G, 11ms, jede Achse 89/336/EWG Software (optional) CompactConnect Der Laser schaltet sich automatisch bei Umgebungstemperaturen >50 °C ab. optris CTlaser – D2009-06-A... -
Seite 9: Elektrische Spezifikation
USB, RS232, RS485, CAN, Profibus DP, Ethernet (über optionale Steckmodule) Relaisausgang 2 x 60 VDC/ 42 VAC , 0,4 A; potentialfrei (optionales Steckmodul) Funktionseingänge F1 bis F3; über Software programmierbar für folgende Funktionen: - externe Emissionsgradeinstellung, - Hintergrundstrahlungskompensation, - Trigger (Rücksetzen der Haltefunktionen) optris CTlaser – D2009-06-A... -
Seite 10: Messtechnische Spezifikation [Lt-Modelle]
Mittelwert, MAX, MIN (einstellbar über Programmiertasten oder Software) bei Umgebungstemperatur 23±5 °C; der jeweils größere Wert gilt Genauigkeit bei Nutzung des Thermoelement-Ausgangs: ±2,5 °C oder ±1 % bei Objekttemperaturen >0 °C bei Objekttemperaturen ≥ 20 °C optris CTlaser – D2009-06-A... -
Seite 11: Messtechnische Spezifikation [1M/ 2M-Modelle]
0,100…1,000 (einstellbar über Programmiertasten oder Software) Signalverarbeitung Mittelwert, MAX, MIN (einstellbar über Programmiertasten oder Software) bei Umgebungstemperatur 23±5 °C Genauigkeit bei Nutzung des Thermoelement-Ausgangs: ±2,5 °C oder ±1 % ε = 1/ Ansprechzeit 1s mit dynamischer Anpassung bei geringen Signalpegeln optris CTlaser – D2009-06-A... -
Seite 12: Messtechnische Spezifikation [3M/ G5-Modelle]
Mittelwert, MAX, MIN (einstellbar über Programmiertasten oder Software) TObjekt > TMesskopf+25 °C bei Umgebungstemperatur 23±5 °C Genauigkeit bei Nutzung des Thermoelement-Ausgangs: ±2,5°C oder ±1% ε = 1/ Einstellzeit 1s mit dynamischer Anpassung bei geringen Signalpegeln der jeweils größere Wert gilt optris CTlaser – D2009-06-A... -
Seite 13: Optische Diagramme
Das bedeutet, der Messfleck muss immer mindestens gleich groß wie oder kleiner als das Messobjekt sein. D = Entfernung von der Vorderkante des Gerätes zum Messobjekt S = Messfleckgröße Optik: D:S (Fokusentfernung) = 75:1/ 16mm@1200mm D:S (Fernfeld) = 34:1 optris CTlaser – D2009-06-A... - Seite 14 Optik: D:S (Fokusentfernung) = 75:1/ 0,9mm@70mm D:S (Fernfeld) = 3,5:1 Optik: D:S (Fokusentfernung) = 75:1/ 1,9mm@150mm D:S (Fernfeld) = 7:1 optris CTlaser – D2009-06-A...
- Seite 15 Optik: D:S (Fokusentfernung) = 75:1/ 2,75mm@200mm D:S (Fernfeld) = 9:1 Optik: D:S (Fokusentfernung) = 75:1/ 5,9mm@450mm D:S (Fernfeld) = 18:1 optris CTlaser – D2009-06-A...
- Seite 16 Optik: D:S (Fokusentfernung) = 50:1/ 24mm@1200mm D:S (Fernfeld) = 20:1 Optik: D:S (Fokusentfernung) = 50:1/ 1,4mm@70mm D:S (Fernfeld) = 1,5:1 optris CTlaser – D2009-06-A...
- Seite 17 Optik: D:S (Fokusentfernung) = 50:1/ 3mm@150mm D:S (Fernfeld) = 6:1 Optik: D:S (Fokusentfernung) = 50:1/ 4mm@200mm D:S (Fernfeld) = 8:1 optris CTlaser – D2009-06-A...
- Seite 18 D:S (Fokusentfernung) = 50:1/ 9mm@450mm D:S (Fernfeld) = 16:1 1MH/ 2MH Optik: FF D:S (Fokusentfernung) = 300:1 12mm@ 3600mm D:S (Fernfeld) = 115:1 1ML/ 2ML Optik: FF D:S (Fokusentfernung) = 150:1 24mm@ 3600mm D:S (Fernfeld) = 84:1 optris CTlaser – D2009-06-A...
- Seite 19 D:S (Fokusentfernung) = 150:1 7,3mm@ 1100mm D:S (Fernfeld) = 42:1 1MH/ 2MH Optik: CF2 D:S (Fokusentfernung) = 300:1 0,5mm@ 150mm D:S (Fernfeld) = 7,5:1 1ML/ 2ML Optik: CF2 D:S (Fokusentfernung) = 150:1 1mm@ 150mm D:S (Fernfeld) = 7:1 optris CTlaser – D2009-06-A...
- Seite 20 D:S (Fokusentfernung) = 150:1 1,3mm@ 200mm D:S (Fernfeld) = 10:1 1MH/ 2MH Optik: CF4 D:S (Fokusentfernung) = 300:1 1,5mm@ 450mm D:S (Fernfeld) = 22:1 1ML/ 2ML Optik: CF4 D:S (Fokusentfernung) = 150:1 3mm@ 450mm D:S (Fernfeld) = 20:1 optris CTlaser – D2009-06-A...
- Seite 21 Optik: SF D:S (Fokusentfernung) = 60:1 18,3mm@ 1100mm D:S (Fernfeld) = 30:1 Optik: CF1 D:S (Fokusentfernung) = 100:1 0,7mm@ 70mm D:S (Fernfeld) = 3:1 Optik: CF1 D:S (Fokusentfernung) = 60:1 1,2mm@ 70mm D:S (Fernfeld) = 3:1 optris CTlaser – D2009-06-A...
- Seite 22 Optik: CF2 D:S (Fokusentfernung) = 60:1 2,5mm@ 150mm D:S (Fernfeld) = 6:1 Optik: CF3 D:S (Fokusentfernung) = 100:1 2mm@ 200mm D:S (Fernfeld) = 9:1 Optik: CF3 D:S (Fokusentfernung) = 60:1 3,4mm@ 200mm D:S (Fernfeld) = 8:1 optris CTlaser – D2009-06-A...
- Seite 23 D:S (Fernfeld) = 19:1 Optik: CF4 D:S (Fokusentfernung) = 60:1 7,5mm@ 450mm D:S (Fernfeld) = 17:1 Optik: SF D:S (Fokusentfernung) = 45:1/ 27mm@1200mm D:S (Fernfeld) = 25:1 Optik: SF D:S (Fokusentfernung) = 70:1/ 17mm@1200mm D:S (Fernfeld) = 33:1 optris CTlaser – D2009-06-A...
- Seite 24 D:S (Fernfeld) = 3:1 Optik: CF1 D:S (Fokusentfernung) = 70:1/ 1mm@70mm D:S (Fernfeld) = 3,4:1 Optik: CF2 D:S (Fokusentfernung) = 45:1/ 3,4mm@150mm D:S (Fernfeld) = 6:1 Optik: CF2 D:S (Fokusentfernung) = 70:1/ 2,2mm@150mm D:S (Fernfeld) = 6,8:1 optris CTlaser – D2009-06-A...
- Seite 25 D:S (Fernfeld) = 8:1 Optik: CF3 D:S (Fokusentfernung) = 70:1/ 2,9mm@200mm D:S (Fernfeld) = 9,2:1 Optik: CF4 D:S (Fokusentfernung) = 45:1/ 10mm@450mm D:S (Fernfeld) = 15:1 Optik: CF4 D:S (Fokusentfernung) = 70:1/ 6,5mm@450mm D:S (Fernfeld) = 17,7:1 optris CTlaser – D2009-06-A...
-
Seite 26: Mechanische Installation
Der CTlaser ist mit einem metrischen M48x1,5-Gewinde ausgestattet und kann entweder direkt über dieses Gewinde oder mit Hilfe der Sechskantmutter (Standard) und des festen Montagewinkels (Standard) an vorhandene Montagevorrichtungen installiert werden. CTlaser- Messkopf Der optische Strahlengang muss frei von jeglichen Hindernissen sein. optris CTlaser – D2009-06-A... - Seite 27 Elektronik-Box Für eine exakte Ausrichtung des Messkopfes auf das Objekt aktivieren Sie bitte den integrierten Doppel-Laser. [► Bedienung/ Laservisier] Montagewinkel, justierbar in einer Achse [ACCTLFB] – im Lieferumfang enthalten optris CTlaser – D2009-06-A...
-
Seite 28: Zubehör
Achten Sie darauf ölfreie, technisch reine Luft zu verwenden. Die benötigte Luftmenge (ca. 2...10 l/ min.) ist abhängig von der Applikation und den Bedingungen am Installationsort. Freiblasvorsatz [ACCTLAP] Schlauchanschluss: 6x8 mm Gewinde (Fitting): G 1/8 Zoll optris CTlaser – D2009-06-A... -
Seite 29: Montagewinkel
Montagewinkel Montagewinkel, justierbar in zwei Achsen [ACCTLAB] Mit Hilfe dieses Montagewinkels kann der Messkopf in 2 Achsen justiert werden. optris CTlaser – D2009-06-A... -
Seite 30: Wasserkühlgehäuse
Der Messkopf kann bei Umgebungstemperaturen bis zu 85 °C ohne Kühlung eingesetzt werden. Für Anwendungen, bei denen eine höhere Umgebungstemperatur auftreten kann, empfiehlt sich der Einsatz des optionalen Wasserkühlgehäuses (Einsatztemperatur bis 175 °C). Der Sensor sollte mit dem optional erhältlichen Hochtemperaturkabel ausgestattet sein (Einsatztemperatur bis 180 °C). optris CTlaser – D2009-06-A... -
Seite 31: Tragschienenmontageplatte Für Elektronik-Box
Tragschienenmontageplatte für Elektronik-Box Mit Hilfe der Tragschienenmontageplatte kann die CT-Elektronik an einer Hutschiene nach EN50022 (TS35) montiert werden. Tragschienenmontageplatte [ACCTRAIL] ► Alle Zubehörteile können unter Verwendung der in Klammern [ ] angegebenen Artikelnummern bestellt werden. optris CTlaser – D2009-06-A... -
Seite 32: Elektrische Installation
(mV oder mA) F1-F3 Funktionseingänge Alarm 2 (Open-collector Ausgang) 3V SW ROSA/ Spannungsversorgung Laser (+) GRAU/ Spannungsversorgung Laser (–) BRAUN Temperaturfühler Messkopf WEISS Temperaturfühler Messkopf GRÜN Detektorsignal (–) GELB Detektorsignal (+) Geöffnete Elektronik-Box (LT/ LTF/ G5) mit Anschlussklemmen optris CTlaser – D2009-06-A... - Seite 33 Bitte verwenden Sie ein Netzteil mit einer Ausgangsspannung von 8–36 VDC, welches einen Strom von 160 mA liefert. ACHTUNG: An die Analogausgänge darf auf keinen Fall eine Spannung angelegt werden, da dies zur Zerstörung des Ausgangs führt ! Der CTlaser ist kein Zweileitersensor! optris CTlaser – D2009-06-A...
- Seite 34 Anschlag ein. Schrauben Sie die Kappe fest an. Die einzelnen Adern können nun entsprechend ihren Farben in die vorgesehenen Schraubklemmen befestigt werden. Es dürfen nur abgeschirmte Kabel verwendet werden. Der Schirm des Sensors muss geerdet sein. optris CTlaser – D2009-06-A...
-
Seite 35: Masseverbindung
Um Masseschleifen und damit verbundene Signalstörungen zu vermeiden, ist in industrieller Umgebung ggf. ein Auftrennen dieser Verbindung erforderlich. Stecken Sie dazu den Jumper bitte in die andere Position [mittlerer und rechter Pin verbunden]. Bei Verwendung des Thermoelementausgangs empfiehlt sich generell ein Auftrennen der Masseverbindung GND – Gehäuse. optris CTlaser – D2009-06-A... -
Seite 36: Austauschen Des Messkopfes
Stellen geändert werden; Mode wechselt zum nächsten Zeichen bzw. zum nächsten Block. Der Kalibriercode befindet sich auf einem Label am Messkopf. Entfernen Sie dieses Label nicht bzw. notieren Sie sich den Code, da dieser bei einem Messkopftausch benötigt wird. optris CTlaser – D2009-06-A... -
Seite 37: Austauschen Des Messkopfkabels
Anschlüsse. Nach Anschluss des neuen Kabels verfahren Sie bitte in umgekehrter Reihenfolge. Bitte beachten Sie, dass der Schirm des Kabels mit dem Kopfgehäuse verbunden ist. Verwenden Sie bitte als Austauschkabel ein Kabel gleichen Querschnitts und gleicher Spezifikation, um Einflüsse auf die Messgenauigkeit zu vermeiden. optris CTlaser – D2009-06-A... -
Seite 38: Aus- Und Eingänge
Am Anschluss-Pin OUT AMB wird die Messkopftemperatur [-20–180 °C als 0-5 V oder 0-10 V-Signal] ausgegeben. Über die Software CompactConnect kann der Ausgabekanal 2 auch als Alarmausgang programmiert werden. Hierbei können anstelle der Messkopftemperatur TKopf auch die Objekttemperatur TObjekt oder Elektronikboxtemperatur TBox als Alarmquelle genutzt werden. optris CTlaser – D2009-06-A... -
Seite 39: Digitale Schnittstellen
Weise wie die digitalen Schnittstellen installiert. Eine gleichzeitige Installation einer Digitalschnittstelle und der Relaisausgänge ist nicht möglich. Beide Relais sind vollkommen isoliert ausgelegt und können mit maximal 60 VDC/ 42 VAC , 0,4 A DC/AC schalten. Eine rote LED signalisiert jeweils einen geschlossenen Relaiskontakt. optris CTlaser – D2009-06-A... -
Seite 40: Funktionseingänge
CompactConnect skalierbar [0–10 V ► -40–900 °C/ voreingestellter Bereich: -20–200 °C] F1-F3 (digital): Emissionsgrad (digitale Auswahl über Tabelle) Ein nicht beschalteter Eingang wird wie folgt bewertet: F1= High-Pegel |F2, F3= Low-Pegel [High-Pegel: ≥ +3 V…+36 V | Low-Pegel: ≤ +0,4 V…–36 V] optris CTlaser – D2009-06-A... -
Seite 41: Alarme
Alarm 2 aktiv GRÜN: kein Alarm aktiv Für erweiterte Einstellungen wie Definition als Low- oder High-Alarm [über Änderung Normal offen/ geschlossen], Wahl der Signalquelle [TObjekt, TKopf, TBox] wird eine Digitalschnittstelle (z.B. USB, RS232) inklusive der Software CompactConnect benötigt. optris CTlaser – D2009-06-A... -
Seite 42: Bedienung
Werksvoreinstellung Um den CTlaser auf die werksseitig eingestellten Parameter zurück zu setzen, betätigen Sie bitte zunächst die Ab- und dann die Mode-Taste und halten beide ca. 3 Sekunden lang gedrückt. RESET. Im Display erscheint als Bestätigung optris CTlaser – D2009-06-A... - Seite 43 XHEAD = Messkopftemperatur/ -40,0 … 900,0 °C (bei LT) als fester Wert für die Kompensation/ Betätigen von Auf und Ab gleichzeitig wechselt zurück zu XHEAD (Messkopftemperatur) Multidrop-Adresse [1] (nur mit RS485 Interface) 01 … 32 Baudrate in kBaud [9,6] 9,6/ 19,2/ 38,4/ 57,6/ 115,2 kBaud optris CTlaser – D2009-06-A...
- Seite 44 Einstellen der Zeit für die Minimumsuche. Bei Einstellen von 0.0 erscheint im Display --- (Funktion deaktiviert).Bei dieser Funktion wird das jeweilige Signalminimum gehalten; d.h. bei steigender Temperatur hält der Algorithmus den Signalpegel für die eingestellte Zeit. optris CTlaser – D2009-06-A...
- Seite 45 Einstellen der unteren Grenze des Temperaturbereiches. Die minimale Differenz zwischen unterer und oberer Bereichsgrenze beträgt 20 K. Wird die untere Grenze auf einen Wert ≥ obere Grenze gewählt, so wird die obere Grenze automatisch auf [untere Grenze + 20 K] gesetzt. optris CTlaser – D2009-06-A...
- Seite 46 Einstellen der Umgebungstemperaturkompensation. In Abhängigkeit des Emissionsgrades des Messobjektes wird von der Oberfläche ein mehr oder weniger großer Anteil an Umgebungsstrahlung reflektiert. Um diesen Einfluss zu kompensieren, bietet diese Funktion die Möglichkeit, einen festen Wert für die Hintergrundstrahlung einzugeben. optris CTlaser – D2009-06-A...
- Seite 47 Rückkehren zu XHEAD erfolgt durch gleichzeitiges Betätigen von Auf und Ab. Einstellen der Multidrop-Adresse. In einem RS485-Netzwerk benötigt jeder Sensor eine eigene Adresse. Dieser Menüpunkt wird nur bei installierter RS485-Schnittstelle angezeigt. Einstellen der Baudrate für die digitale Datenübertragung. optris CTlaser – D2009-06-A...
-
Seite 48: Laservisier
Bei aktiviertem Laser leuchtet eine gelbe LED links neben der Temperaturanzeige. Bei einer Umgebungstemperatur >50 °C schaltet sich der Laser automatisch ab. Fehlermeldungen Im Display des CTlaser können folgende Fehlermeldungen erscheinen: OVER Temperatur Überlauf UNDER Temperatur Unterlauf ^^^CH Kopftemperatur zu hoch vvvCH Kopftemperatur zu niedrig optris CTlaser – D2009-06-A... -
Seite 49: Software Compactconnect
Eine detaillierte Softwarebeschreibung befindet sich auf der Software-CD. Hauptfunktionen: Grafische Darstellung und Aufzeichnung der Temperaturmesswerte zur späteren Analyse und Dokumentation Komplette Parametrierung und Fernüberwachung des Sensors Programmierung der Signalverarbeitungsfunktionen Skalierung der Ausgänge und Parametrierung der Funktionseingänge optris CTlaser – D2009-06-A... -
Seite 50: Kommunikationseinstellungen
Protokoll umgeschaltet werden. Um eine schnelle Kommunikation zu erreichen, wird auf einen zusätzlichen Overhead mit CR, LR oder ACK Bytes verzichtet. ASCII-Protokoll Zur Umschaltung auf das ASCII-Protokoll verwenden Sie bitte folgenden Befehl: Dezimal: HEX: 0x83 Daten, Antwort: byte 1 Ergebnis: 0 – Binär-Protokoll 1 – ASCII-Protokoll optris CTlaser – D2009-06-A... -
Seite 51: Speichern Von Parametereinstellungen
D.h. nach Ausschalten der Versorgungsspannung und Wiedereinschalten gehen die gesetzten Werte verloren. Mit dem Kommando 0x71 kann man den aktuellen Zustand abfragen. Eine detaillierte Beschreibung des Protokolls und der Befehle finden Sie auf der CD CompactConnect im Verzeichnis: \Commands. optris CTlaser – D2009-06-A... -
Seite 52: Prinzip Der Infrarot-Temperaturmessung
Verhältnis Entfernung (Distance) zu Messfleckgröße (Spot) charakterisiert wird. Der Spektralfilter dient der Selektion des Wellenlängenbereiches, welcher für die Temperaturmessung relevant ist. Der Detektor hat gemeinsam mit der nachgeschalteten Verarbeitungselektronik die Aufgabe, die Intensität der emittierten Infrarotstrahlung in elektrische Signale umzuwandeln. optris CTlaser – D2009-06-A... -
Seite 53: Emissionsgrad
Emissionsgrad soweit verändert werden, bis der angezeigte Messwert mit der tatsächlichen Temperatur übereinstimmt. ► Bei Temperaturmessungen bis 380 °C besteht die Möglichkeit, auf dem Messobjekt einen speziellen Kunststoffaufkleber (Emissionsgradaufkleber – Bestell-Nr.: ACLSED). anzubringen, der den Messfleck optris CTlaser – D2009-06-A... -
Seite 54: Charakteristische Emissionsgrade
Tabellen lediglich um Durchschnittswerte handelt. Der tatsächliche Emissionsgrad eines Materials wird u.a. von folgenden Faktoren beeinflusst: Temperatur Messwinkel Geometrie der Oberfläche (eben, konvex, konkav) Dicke des Materials Oberflächenbeschaffenheit (poliert, oxidiert, rau, sandgestrahlt) Spektralbereich der Messung Transmissionseigenschaften (z.B. bei dünnen Folien) optris CTlaser – D2009-06-A... -
Seite 55: Anhang A - Emissionsgradtabelle Metalle
0,2-0,5 0,25 0,15 0,15 sandgestrahlt 0,3-0,4 0,3-0,6 0,3-0,6 0,3-0,6 oxidiert 0,4-0,9 0,6-0,9 0,6-0,9 0,7-0,95 Kupfer poliert 0,05 0,03 0,03 0,03 aufgeraut 0,05-0,2 0,05-0,2 0,05-0,15 0,05-0,1 oxidiert 0,2-0,8 0,2-0,9 0,5-0,8 0,4-0,8 Magnesium 0,3-0,8 0,05-0,3 0,03-0,15 0,02-0,1 optris CTlaser – D2009-06-A... - Seite 56 0,7-0,9 oxidiert 0,8-0,9 0,8-0,9 0,7-0,9 0,7-0,9 Titan poliert 0,5-0,75 0,3-0,5 0,1-0,3 0,05-0,2 oxidiert 0,6-0,8 0,5-0,7 0,5-0,6 Wolfram poliert 0,35-0,4 0,1-0,3 0,05-0,25 0,03-0,1 Zink poliert 0,05 0,03 0,02 oxidiert 0,15 Zinn nicht oxidiert 0,25 0,1-0,3 0,05 0,05 optris CTlaser – D2009-06-A...
-
Seite 57: Anhang B - Emissionsgradtabelle Nichtmetalle
0,95 Keramik 0,8-0,95 0,8-0,95 0,95 Kies 0,95 0,95 Kohlenstoff nicht oxidiert 0,8-0,9 0,8-0,9 0,8-0,9 Graphit 0,8-0,9 0,7-0,9 0,7-0,8 Kunststoff >50 µm lichtundurchlässig 0,95 0,95 Papier jede Farbe 0,95 0,95 Sand Schnee Textilien 0,95 0,95 Wasser 0,93 optris CTlaser – D2009-06-A...
