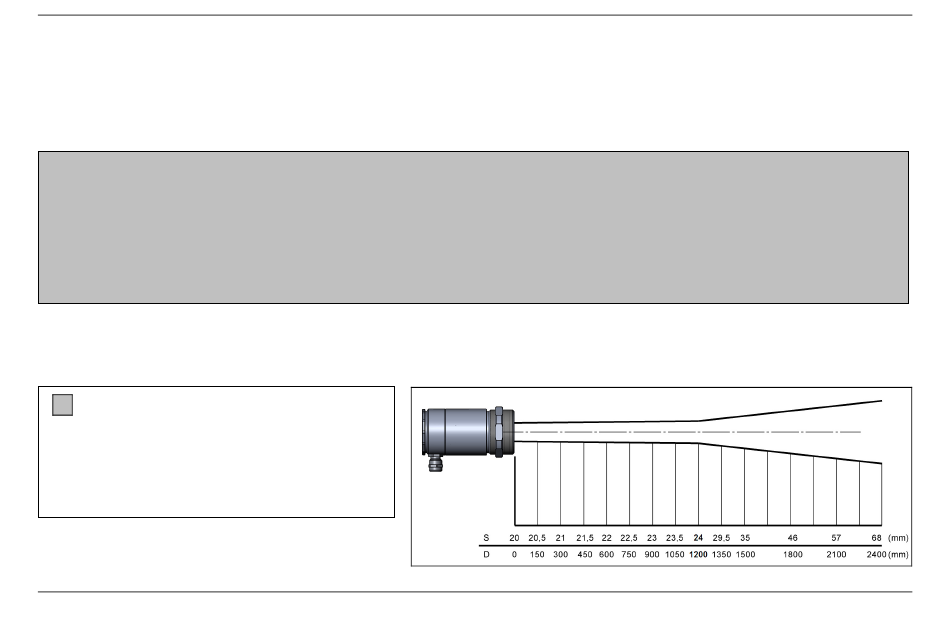

Optische Diagramme
Die folgenden optischen Diagramme zeigen den Durchmesser des Messflecks in Abhängigkeit von der
Messentfernung. Die Messfleckgröße bezieht sich auf 90% der Strahlungsenergie.
Die Entfernung wird jeweils von der Vorderkante des Messkopfes gemessen.
Die Größe des zu messenden Objektes und die optische Auflösung des IR-Thermometers bestimmen
den Maximalabstand zwischen Messkopf und Objekt.
Zur Vermeidung von Messfehlern sollte das Messobjekt das Gesichtsfeld der Messkopfoptik
vollständig ausfüllen.
Das bedeutet, der Messfleck muss immer mindestens gleich groß wie oder kleiner als das
Messobjekt sein.
D = Entfernung von der Vorderkante des Gerätes zum Messobjekt
S = Messfleckgröße
LT
Optik: SF
D:S (Fokusentfernung) = 50:1/ 24mm@1200mm
D:S (Fernfeld) = 20:1
