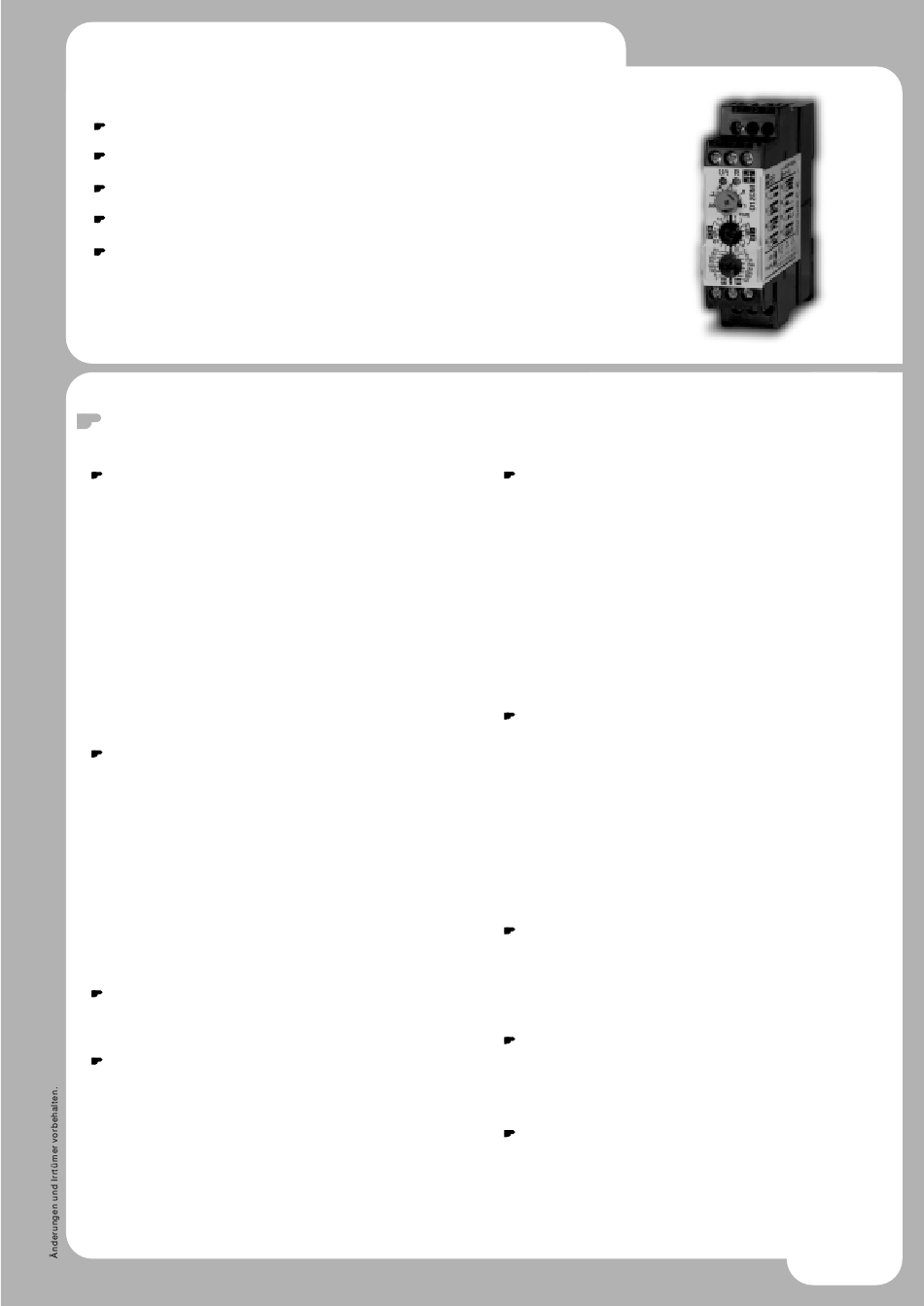

TELE DELTA D12DM Kurzanleitung

Zeitrelais – Serie DELTA
Industriebauform
Baubreite 22.5 mm
16 Funktionen
16 Zeitendbereiche
2 Wechsler
Technische Daten
1. Funktionen
1 verzögerter Kontakt (Klemmen 15-16-18) und 1 Sofortkontakt
(Klemmen 25-26-28)
E11 Einschaltverzögert
R11 Rückfallverzögert mit Steuerkontakt
Ws11 Einschaltwischend mit Steuerkontakt
Wa11 Ausschaltwischend mit Steuerkontakt
Es11 Einschaltverzögert mit Steuerkontakt
Wu11 Einschaltwischend spannungsgesteuert
Bp11 Blinker pausebeginnend
Wt11 Impulsüberwachung
2 verzögerte Kontakte
E20 Einschaltverzögert
R20 Rückfallverzögert mit Steuerkontakt
Ws20 Einschaltwischend mit Steuerkontakt
Wa20 Ausschaltwischend mit Steuerkontakt
Es20 Einschaltverzögert mit Steuerkontakt
Wu20 Einschaltwischend spannungsgesteuert
Bp20 Blinker pausebeginnend
Wt20 Impulsüberwachung
2. Zeitbereiche
Zeitendbereich Einstellbereich
1s 50ms 1s
3s 150ms 3s
10s 500ms 10s
30s 1500ms 30s
1min 3s 1min
3min 9s 3min
10min 30s 10min
30min 90s 30min
1h 3min 1h
3h 9min 3h
10h 30min 10h
30h 90min 30h
1d 72min 1d
3d 216min 3d
10d 12h 10d
30d 36h 30d
3. Anzeigen
Grüne LED ON: Versorgungsspannung liegt an
Grüne LED blinkt: Anzeige des Zeitablaufs
Gelbe LED ON/OFF: Stellung des Ausgangsrelais
4. Mechanische Ausführung
Gehäuse aus selbstverlöschendem Kunststoff, Schutzart IP40
Befestigung auf Profilschiene TS 35 gemäß EN 50022
Einbaulage: beliebig
Berührungssichere Zugbügelklemmen nach VBG 4
(PZ1 erforderlich), Schutzart IP20
Anzugsdrehmoment: max. 1Nm
Klemmanschluß: 1 x 0.5 bis 2.5mm
2
1 x 4mm ohne Aderendhülse
2 x 0.5 bis 1.5mm
2
2 x 2.5mm flexibel ohne Aderendhülsen
Ausgabe 11/01
2
mit/ohne Aderendhülse
2
mit/ohne Aderendhülsen
D12DM
5. Eingangskreis
Versorgungs- 24V DC
spannung:
24V AC
110 bis 240V AC
Toleranz: 24V DC
24V AC
110 bis 240V AC
Nennfrequenz: 48 bis 63Hz
Nennverbrauch: 24V AC/DC
110V AC
230V AC
Einschaltdauer: 100%
Wiederbereitschaftszeit: 100ms
Restwelligkeit bei DC: 10%
Abfallspannung: >30% der Versorgungsspannung
6. Ausgangskreis
2 potentialfreie Wechsler
Schaltleistung Gerät angereiht (Abstand < 5mm):
1250VA (5A/250V AC)
Schaltleistung Gerät nicht angereiht (Abstand > 5mm):
2000VA (8A/250V AC)
Absicherung: 8A flink
Mechanische Lebensdauer: 20 x 10
Elektrische Lebensdauer: 2 x 10
ohmscher Last
Schalthäufigkeit: max. 60/min bei 100VA ohmscher Last
max. 6/min bei 1000VA ohmscher Last
(entspricht IEC 947-5-1)
Isolationsnennspannung: 250V AC (entspricht IEC 664-1)
Bemessungsstoßspannung: 4kV, Überspannungskategorie III
(entspricht IEC 664-1)
7. Steuerkontakt
Anschluß: potentialbehaftet, Klemmen A1-B1
Belastbar: ja, parallelgeschaltete Mindestlast 1VA (0.5W), Klem-
men A2-B1
Maximale Leitungslänge: 10m
Minimale Steuerimpulslänge: DC 50ms
AC 50ms
8. Genauigkeit
Grundgenauigkeit: ±1% (vom Skalenendwert)
≤5% (vom Skalenendwert)
Einstellgenauigkeit:
Wiederholgenauigkeit: <0.5% oder ±5ms
Spannungseinfluß: –
≤0.01%/°C
Temperatureinfluß:
9. Umgebungsbedingungen
Umgebungstemperatur: -25 bis +55°C (entspricht IEC 68-1)
-25 bis +40°C (entspricht UL 508)
Lagertemperatur: -25 bis +70°C
Transporttemperatur: -25 bis +70°C
Klemmen A1(+)-A2,
Schalter eingerastet
Klemmen A1-A2,
Schalter eingerastet
Klemmen A1-A2,
Schalter herausgezogen
±10%
-15% bis +10%
-15% bis +10%
1.5VA (1W)
2VA (1W)
8VA (1.4W)
6
Schaltspiele
5
Schaltspiele bei 1000VA
1.03 – 3
