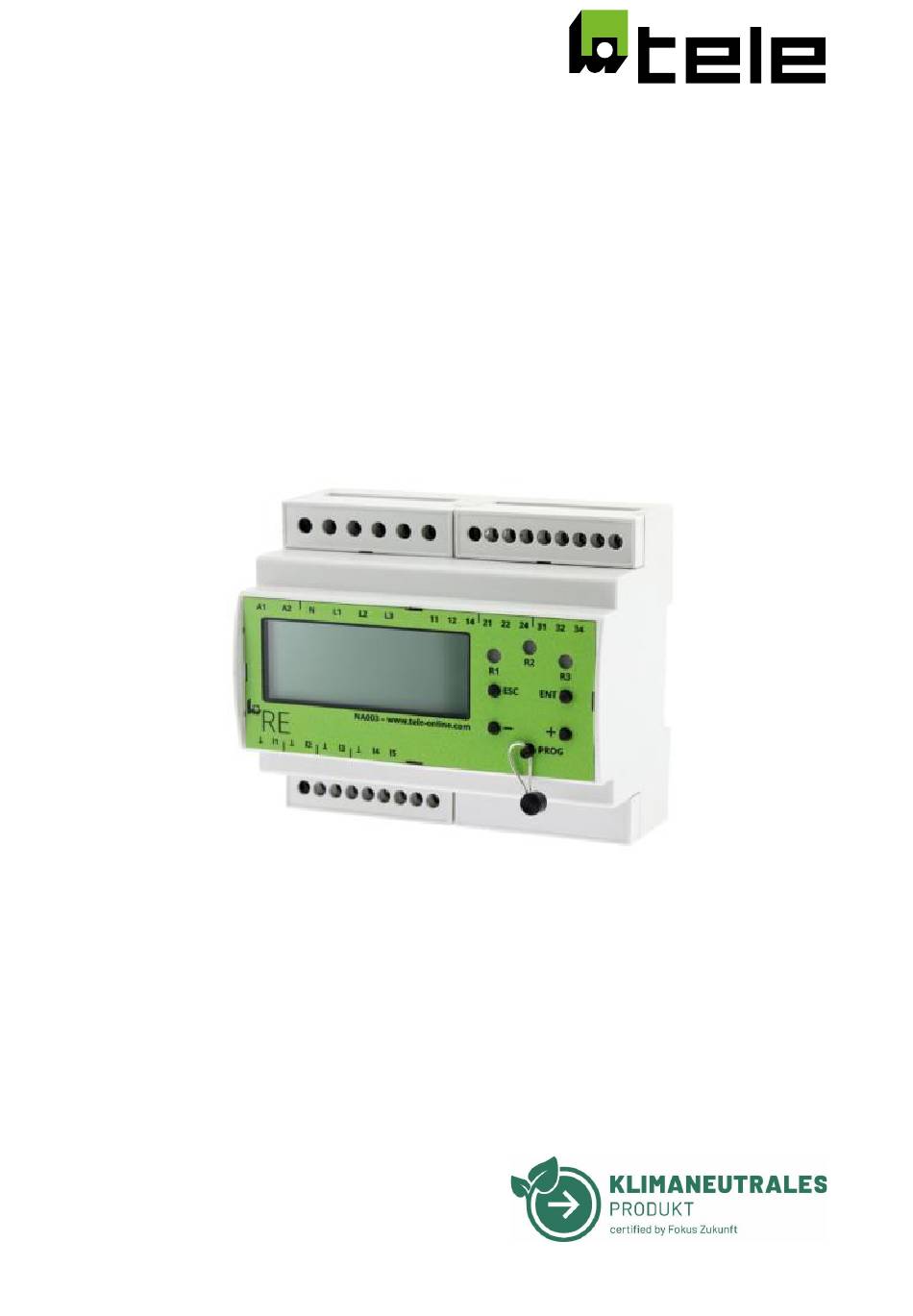

- Seite 1 Netz- und Anlagenschutzrelais RE - NA003-M64 Art. Nr.: 270010xH BENUTZER HANDBUCH für SW: 02.14.02h Änderungen und Irrtümer vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheit und Symbole ............................6 Bestimmungsgemäße Verwendung ......................6 Sicherheitshinweise ............................. 6 Elektrofachkraft ............................7 Montage und Anschluss ............................7 Abmessungen und Bedienelemente ......................7 Vorsicherung der Versorgungsspannung ....................7 Klemmenbelegung ............................8 Montage auf Hutschiene gemäß EN 60715 ....................8 Anschlussbild 1 (allgemein, ohne FRT-Maßnahmen) ................ - Seite 3 Menüführung..............................23 4.1.1 Ebene 0 ..............................23 4.1.2 Ebene 1 ..............................23 4.1.3 Ebene 2 ..............................24 4.1.4 Ebene 3 ..............................24 4.1.5 Ebene 4 ..............................24 4.1.6 Ebene 5 ..............................25 Menüstruktur..............................26 Plombierung ...............................27 Fallbeispiele ..............................27 4.4.1 Einsatz von Spannungswandlern in Mittelspannungsnetzen ............27 4.4.2 FRT (Fault Ride Through) Fähigkeit von Stromerzeugungsanlagen: ..........28 4.4.3 Selbsthalteschaltung für Fernabschaltung mit manueller Freigabe ..........30 4.4.4...
- Seite 4 OVE TOR R25 MS ASYNC (Typ A/B Mittelspng. für nicht synchr. Stromerzeugungsanlagen) ...44 OOE TOR R25 NS SYNC (Typ A/B Niederspng. für synchrone Stromerzeugungsanlagen) ....44 OOE TOR R25 NS ASYNC (Typ A/B Niederspng. für nicht syncr. Stromerzeugungsanlagen) ....44 OOE TOR R25 MS SYNC (Typ A/B Mittelspng. für synchrone Stromerzeugungsanlagen) ....45 OOE TOR R25 MS ASYNC (Typ A/B Mittelspng.
- Seite 5 9.45 AS/NZS 4777.2:2015 (Niederspannung) ....................58 9.46 G59/3/3:2015 LV (Niederspannung – Vorgänger von G99/1/3 LV:2018) ..........58 9.47 G59/3/3:2015 MV (Mittelspannung Vorgänger von G99/1/3 HV:2018) ..........58 9.48 G83/2:2012 (Niederspannung Vorgänger von G98/1/2:2018) ..............59 9.49 C10-11:2012 LV (Niederspannung Vorgänger von C10-11:2019) ............59 9.50 C10-11:2012 MV (Mittelspannung Vorgänger von C10-11:2019) ............59 9.51 C10-11:2019 LV-IP (Interface Protection / Niederspannung Vorgänger von C10-11:2021) ....60...
-
Seite 6: Sicherheit Und Symbole
Betrieben wiederverwertet werden können. Entsorgen Sie es entsprechend den nationalen gesetzlichen Bestimmungen. Bestimmungsgemäße Verwendung Der TELE NA003 dient dem Netz- und Anlagenschutz (NA-Schutz) bei einspeisenden Blockheizkraftwerken, Windkraft-, Wasserkraft- und Photovoltaikanlagen. Im Falle eines Stromausfalls oder einer Störung im Netz des Energieversorgungsunternehmens müssen private Kleinkraftwerke sofort vom öffentlichen Netz getrennt werden, um die ungewollte Einspeisung zu... -
Seite 7: Elektrofachkraft
Elektrofachkraft Eine Elektrofachkraft kann Gefahren durch die Elektrizität selbstständig erkennen und vermeiden. Voraussetzungen dafür sind: Kenntnisse der Elektrotechnik • Erfahrungen mit elektrotechnischer Arbeit • Kenntnisse und Arbeitserfahrung an der jeweiligen Anlage oder ähnlichen Anlagen (Anlagenart) • Kenntnisse der Gefährdungen und Gegenmaßnahmen •... -
Seite 8: Klemmenbelegung
Klemmenbelegung A1, A2 Versorgungskreis DC: 24V AC: 110 - 230V A1: L (+) A2: N (-) L1, L2, L3, N Messkreis : 3x400V AC 11, 12, 14 Ausgangsrelais Kanal A (Wechsler) Kontaktausgang (potentialfrei) Statusanzeige durch gelbe LED R1 11: Wurzel 12: Öffner 14: Schließer 21, 22, 24... -
Seite 9: Anschlussbild 1 (Allgemein, Ohne Frt-Maßnahmen)
Anschlussbild 1 (allgemein, ohne FRT-Maßnahmen) Anzuwenden für: Aktuelle Standards OVE TOR R25 NS/MS A/SYNC, OOE TOR R25 NS/MS A/SYNC W TOR R25 NS/MS A/SYNC TIROL TOR NS/MS A/SYNC VDE-AR-N 4105:2018-11 (Pn ≤ 50 kW) VDE-AR-N 4105:2018-11 (Pn > 50 kW) VDE-AR-N 4105:2018-11 (Umrichter) VDE-AR-N 4110:2018-11 G99-1-3 LV:2018... -
Seite 10: Anschlussbild 2 (Allgemein, Mit Frt-Maßnahmen)
Anschlussbild 2 (allgemein, mit FRT-Maßnahmen) Anzuwenden für: Standards wie in 2.5 beschrieben Verhalten von Trennschützen bei Unterspannung (FRT/fault ride through) Netzteil/Puffer. Trennschütze wenn vorhanden Koppelrelais müssen Unterspannung für 3s / 0,3s gepuffert werden (FRT). Auch in Niederspannungsnetze einspeisende Anlagen müssen das Netz unterstützen. Deshalb darf der Trennschütz bei einem Spannungseinbruch auf einen Wert knapp über... -
Seite 11: Anschlussbild 3 (Cei 0-21)
Anschlussbild 3 (CEI 0-21) Anzuwenden für: CEI 0-21:2019 Parameterumschaltung: definitive mode (Operational mode 0): I4 inaktiv / Kontakt geöffnet: Overfrequency 1, Underfrequency 1 I4 aktiv / Kontakt geschlossen: Overfrequency 2, Underfrequency 2 transitory mode (Operational mode 1): I5 aktiv / Kontakt geschlossen: Overfrequency 2, Underfrequency 2 I5 inaktiv / Kontakt geöffnet: Overfrequency 3, Underfrequency 3... -
Seite 12: Anschlussbild 4 (C10/11)
Anschlussbild 4 (C10/11) Anzuwenden für: C10/11:2021 LV C10/11:2021 HV Parameterumschaltung: I5 inaktiv / Kontakt geöffnet: Overfrequency 1, Underfrequency 1 I5 aktiv / Kontakt geschlossen: Overfrequency 2, Underfrequency 2 (narrower frequency window) (based on local voltage criteria / local setting) Hilfskontakt als Öffner, Schließer oder „nicht überwacht“ konfigurierbar Seite 12 von 61 SW: 02.14.02h / 2023-02-16... -
Seite 13: Funktion
Funktion Features Einfache Inbetriebnahme durch vordefinierte Setups für länderspezifische Normen und Richtlinien • mit in weiten Grenzen einstellbaren Parametern Weiter Nennspannungs- und Nennfrequenzbereich, Einstellbare Nennspannung • Schutzfunktionen U<<, U<, U>, U>>, U , f<, f> (f<<, f>>) • 10min Zusätzliches „Open Setup“ für freie, praktisch unbeschränkte Parametrierbarkeit im Feld •... - Seite 14 Durch die Rückmeldekontakte der Trennschütze, die mit den digitalen Eingängen des NA003-M64 verbunden sind, werden die Schalthandlungen der Trennschütze ebenfalls überwacht, was die Anlagensicherheit weiter erhöht. Achten Sie darauf, dass die Rückmeldekontakte der Trennschütze A/B korrekt angeschlossen sind. Menüpunkt 1.040 gibt Auskunft über den Zustand der Schütze A und B (DI1 und DI2). Möglicherweise müssen die Rückmeldekontakte umparametriert werden unter Menüpunkt 3.099 (n.c.
-
Seite 15: Schutzfunktionen / Komparatoren
Schutzfunktionen / Komparatoren Je nach gewähltem Parametersatz sind bestimmte Schutzfunktionen / Komparatoren editierbar. 3.4.1 Spannungsüberwachung Außenleiter Überspannung 1 Alle 3 Außenleiterspannungen werden entsprechend den Überspannung 2 eingestellten Überspannungsschaltschwellen überwacht. 59.S1 Bei Überschreiten der Schaltschwelle schalten R1 und R2 nach 59.S2 der eingestellten Ansprechverzögerung t auf OFF. -
Seite 16: Frequenzüberwachung
U (activation Unterspannung Alle 3 Sternspannungen werden entsprechend den narrower eingestellten Unterspannungsschaltschwellen überwacht. frequency Bei Unterschreiten der Schaltschwelle kommt es nach der window) eingestellten Ansprechverzögerung t zur Aktivierung des Uanfw narrower frequency window. Stern 3.4.2 Frequenzüberwachung Überfrequenz 1 Die Frequenz der 3 Sternspannungen werden Überfrequenz 2 entsprechend den eingestellten Überfrequenz 3... -
Seite 17: Inselnetzerkennung
Inselnetzerkennung Dabei handelt ess ich um ein lokal abgegrenztes Stromnetz, das nur aus einem oder wenigen Strom- erzeugern besteht, nur mehr ein kleines Gebiet versorgt und keinen Anschluss mehr zu anderen Stromnetzen hat. 3.5.1 Inselnetzerkennung mittels Spannungsmessung Bei diesem Verfahren wird mit Hilfe der 3-phasigen Spannungsüberwachung (Außenleiter) ein Inselnetz erkannt. -
Seite 18: Ausgangsrelais R1, R2 Und R3
Ausgangsrelais R1, R2 und R3 Die beiden Ausgangsrelais R1 und R2 steuern die Trennschütze/Kuppelschalter an. Ist das vom NA003-M64 gemessene öffentliche Netz ok, darf die Erzeugungseinheit einspeisen. R1 und R2 schalten dazu auf ON (LED R1 und LED R2 leuchten), die angeschlossenen Trennschütze an 11-14 (21-24) werden betätigt und verbinden die Erzeugungseinheit mit dem öffentlichen Netz. -
Seite 19: Fehler (Error)
Fehler (Error) Die Anzeige aktueller Fehler befindet sich in Ebene „1.060 Error“, die Anzeige des Fehlerspeichers befindet sich in Ebene 2. Es wird zwischen Messwert- und Systemfehlern unterschieden: 3.9.1 Messwertfehler 1.060 Error M: UΔ UY Ū f Δf ΔΦ C S: T0123456789ABCDEF ENT ->... -
Seite 20: 3.10 Neuheiten Länderspezifische Parametersätze
Kriterien für den eingesetzten Kuppelschalter: Bei den eingestellten 100ms Auslösezeit für die untereschiedlichen Schutzfunktionen ergibt sich bei den deutschen Parametersätzen eine maximale Auslösezeit des NA003-M64 von 119ms. Um die Gesamtauslösezeit von ≤200ms (NA003-M64 + Kuppelschalter) zu gewährleisten, muss der eingesetzte Kuppelschalter innerhalb von 81ms auslösen können. -
Seite 21: C10/11:2021
Dazu müssen L1, L2 Und L3 des öffentlichen Netzes parallel zu den Anschlüssen L1, L2 und L3 des NA003-M64 angeschlossen werden. Für die Erfassung der Zero Sequence ist der Neutralleiter verpflichtend anzuschließen (auch aufgrund Connection Mode 4-wire (LN+LL). -
Seite 22: En50549-1/2:2019 (Voreinstellungen Niederlande)
3.10.3 EN50549-1/2:2019 (Voreinstellungen Niederlande) Für die europäische EN50549-1/2 gelten betreffend der Aktivierung des narrower frequency window die gleichen Voraussetzungen wie unter Kapitel 3.10.2 Die entsprechenden Parameter (3.062 bis 3.069 und 3.119 bis 3.126) sind allerdings deaktivert und müssen nach Absprache mit dem lokalen Netzbetreiber parametriert werden. Im Weiteren kann in den Parametersätzen der EN50549-1/2 ebenfalls die Schutzfunktion Zero Sequence aktiviert werden wie in 3.10.2 erwähnt. -
Seite 23: Bedienung Und Inbetriebnahme
Bedienung und Inbetriebnahme Erste Inbetriebnahme Das Gerät wird ohne eingestellten Parametersatz ausgeliefert. Bei der Erstinbetriebnahme geht das Gerät in die Parametersatzauswahl (Ebene 5 - Menüpunkt 5.001). Hier muss mittels +/- der entsprechende Parametersatz/Norm ausgewählt und mit ENTER bestätigt werden. Weitere Informationen finden sie in der Menüstruktur. Menüführung Die Anzeigeeinheit besteht aus einem 4 zeiligen Text - Display mit je 20 Zeichen pro Zeile. -
Seite 24: Ebene 4
Test/Reset (Anzeige 1.050) Durch Betätigen der ENT-Taste wird ein Relaistest ausgelöst. Dabei schalten die Relais A und B ab und der „reconnection-timer“ (Zuschaltzeit) beginnt abzulaufen. Im Weiteren kann mit der Test/Reset-Funktion ein Reset-Ereignis durchgeführt werden, dass die Relais 1/2 nach einem Contact-Error (C) wieder zuschalten lässt (Notwendig für die drei Parametersätze der VDE-AR-N 4105). -
Seite 25: Ebene 5
4.1.6 Ebene 5 Parametereditierung In dieser Ebene kann der zuvor in Ebene 3 ausgewählte Parameter mit +/- geändert werden. Bestätigt wird mit ENT - Mit ESC wird die Änderung verworfen. In beiden Fällen springt die Anzeige auf den entsprechenden Parameter in Ebene 3. Außerdem wird hier angezeigt, ob der Wert des gerade bearbeiteten Parameters der Defaultkonfiguration entspricht (dflt - default = Grund- oder Werkseinstellung), innerhalb der normativ zulässigen Grenzwerte editiert wurde (edit –... -
Seite 26: Menüstruktur
Menüstruktur Seite 26 von 61 SW: 02.14.02h / 2023-02-16... -
Seite 27: Plombierung
Plombierung Das Gerät ist nach der Inbetriebnahme mittels einstellbaren Passworts gegen unbefugte Änderungen der schutzrelevanten Einstellparameter zu sichern! Wird der Passwortschutz nicht genutzt oder fordert es die länderspezifische Norm oder der Standard, so ist das Gerät zu plombieren! Fallbeispiele 4.4.1 Einsatz von Spannungswandlern in Mittelspannungsnetzen Am Beispiel Österreich wird bei Mittelspng. -
Seite 28: Frt (Fault Ride Through) Fähigkeit Von Stromerzeugungsanlagen
4.4.2 FRT (Fault Ride Through) Fähigkeit von Stromerzeugungsanlagen: Die FRT-Fähigkeit muss für die unterschiedlichen Komponenten einer Stromerzeugungsanlage getrennt voneinander betrachtet werden. Die FRT-Fähigkeit von Trennschützen wird in Kapitel 2.6 dargestellt, dabei muss der Errichter der Stromerzeugungsanlage dafür sorgen, dass für die Trennschütze ausreichend Pufferung zur Verfügung steht. - Seite 29 überbrücken, sprich es kommt weder zu einem Reset des NA-Schutzes noch fallen die Relais R1/2 ab. Die genannte Überbrückung betrifft aber nur den NA003-M64. Hängt der NA003-M64 A1/A2 mit den Trennschützen zusammen an A1/A2, muß immer eine eigene Berechnung mit dem Eigenverbrauch der Trennschütze durchgeführt werden.
-
Seite 30: Selbsthalteschaltung Für Fernabschaltung Mit Manueller Freigabe
4.4.3 Selbsthalteschaltung für Fernabschaltung mit manueller Freigabe Für spezielle Anwendungen kann vom Netzbetreiber gefordert werden, dass nach einer Fernabschaltung erst wieder manuell freigegeben (zugeschaltet) werden darf. Das ist momentan durch die Verwirklichung einer Selbsthalteschaltung möglich: 4.4.4 Anschluß eines Rundsteuerempfängers für Leistungsreduktion 0% Seite 30 von 61 SW: 02.14.02h / 2023-02-16... -
Seite 31: Versorgungskreis
Versorgungskreis Klemmen A1 (L bzw. +); A2 (N bzw. -) Versorgungsspannung DC: 24V AC: 110 - 230V Toleranz der Versorgungsspannung DC: ± 10% AC: ± 30% Nennverbrauch max. 1,25W / 4VA @ 230V AC Nennfrequenz 50 / 60Hz Toleranz der Nennfrequenz 48 - 63Hz Einschaltdauer 100%... -
Seite 32: Messbereiche
Messbereiche Außenleiterspannung 0 - 560VAC Sternspannung 0 - 325VAC Frequenz 40 - 65Hz (gemessen zw. L1/N) RoCoF 100mHz/s - 2.000mHz/s Pshift 1 - 15° Überlastbarkeit Dauerhaft 1,4 x U Impuls 1,6 x U (1 Sekunde) Überspannungskategorie Bemessungsstoßspannung 4 kV Digitale Eingänge Klemmen I1 und ┴... -
Seite 33: 4.11 Isolationsdaten
4.11 Isolationsdaten Bemessungsisolationsspannung 400V Isolierung Versorgungskreis / Messkreis Sichere Trennung Versorgungskreis / Ausgangskreis Sichere Trennung Versorgungskreis / Digitale Eingänge Sichere Trennung Ausgangskreis / Messkreis Basisisolierung Ausgangskreis / Digitale Eingänge Basisisolierung 4.12 Umgebungsbedingungen Umgebungstemperatur Betrieb -25 bis +65°C Umgebungstemperatur Lagerung -40 bis +70°C Anzeigefähigkeit Display -15 bis +65°C Relative Luftfeuchtigkeit... -
Seite 34: Settings Der Implementierten Parametersätze
Settings der implementierten Parametersätze Definition zu den folgenden Tabellen: Grau hinterlegte Zeilen bedeuten, dass die zugehörigen Parameter editierbar sind. Alle anderen Parameter sind nicht verstellbar. 5.1.1 Connection Modes 2-wire Es wird nur die Spannung zwischen L1 und N ausgewertet 3-wire Es werden nur die Außenleiterspannungen U und U L1-L2... -
Seite 35: Zeiten
5.1.6 Zeiten Time OFF Abschaltverzögerung T on delay Einschaltverzögerung F wnd window length frequency measuring (beobachtetes Zeitfenster, das für die Ermittlung der Frequenzgröße f / Hz herangezogen wird, einstellbar von 0,1s bis 1s abhängig vom verwendeten Parametersatz) RoCoF wnd window length RoCoF (Rate of Change of Frequency) measuring (beobachtetes Zeitfenster, das für die Ermittlung des RoCoF Hz/s herangezogen wird, einstellbar von 0,1s bis 1s abhängig vom verwendeten Parametersatz) PShift wnd... -
Seite 36: Sicherheitskonzept
Sicherheitskonzept Das System besteht aus drei Microkontrollern. CH_A und CH_B sind die Messkanäle. Diese erfassen, berechnen und überwachen die Messwerte, lesen den Eingang für den Rückmeldekontakt ein und schalten eigenständig das zugehörige Relais. Beide Messkanäle sind redundant aufgebaut (u.a. Spannungsreferenz, Zeitbasis). - Seite 37 Systemfehler: Fernabschaltung aktiv • CH_A oder CH_B enthält ungültige Software (CODEID) • Software in CH_A und CH_B ist unterschiedlich (CODEVERS) • Fehlerhafte Prüfsumme des Codespeicher (CODECRC) • Fehlerhafte Prüfsumme der Firmware (derzeit nicht verwendet - FLASHCRC) • Fehlerhafte Prüfsumme des EEPROM (EEPROMCRC) •...
-
Seite 38: Glossar
Glossar Österreichischer Verband für Elektrotechnik Technische und organisatorische Regeln (Österreich) Oberösterreich Wien Niederspannung Mittelspannung Verband der Elektrotechnik Anschlußregeln NA/EEA- CH Netzanlagen/Eigenerzeugungsanlagen-Schweiz Australien Neuseeland Dänemark Interface Protection Automatic Separation System Seite 38 von 61 SW: 02.14.02h / 2023-02-16... -
Seite 39: Verfügbare Normen Und Standards
Verfügbare Normen und Standards Number of channels 1 or 2 Slot Norm/Standard Regions Funct. select safety able OVE TOR R25 NS SYNC Austria (low voltage) OVE TOR R25 NS ASYNC Austria (low voltage) OVE TOR R25 MS SYNC Austria (medium voltage) OVE TOR R25 MS ASYNC Austria (medium voltage) OOE TOR R25 NS SYNC... - Seite 40 VDE-AR-N 4105: 2018 Germany (low voltage) (Pn > 50kW) VDE-AR-N 4105: 2018 Germany (low voltage) (converter) VDE-AR-N 4110: 2018 Germany (medium voltage) (Pn > 135kW) CEI 0-21: 2019 Italy G99/1/3: 2018 LV Great Britain (low voltage) G99/1/3: 2018 HV Great Britain (medium/high voltage) G98/1/2: 2018 Great Britain (low voltage) C10-11: 2021 LV-IP...
- Seite 41 1120 C AS 4777.2:2020 Australia 1130 NZS 4777.2:2020 New Zealand 1000 NRS 097-2-1: 2017 South Africa 9006 OPEN SETUP Freely configurable setup Seite 41 von 61 SW: 02.14.02h / 2023-02-16...
- Seite 42 Recertified Standards EN 50438:2013 Europe OVE E 8001/8101:2014 Austria VDE-AR-N 4105 tested according to Germany (low voltage) VDE 0124-100:2013 TR3 Rev23:2013 certified according to Germany (medium voltage) BDEW 2008 1102 AS/NZS 4777.2:2015 Australia / Victoria (New Zealand) G59/3/3: 2015 LV Great Britain (low voltage) G59/3/3: 2015 MV Great Britain (high voltage)
-
Seite 43: Übersicht Der Implementierten Parametersätze
Übersicht der implementierten Parametersätze OVE TOR R25 NS SYNC (Typ A/B Niederspng. für synchrone Stromerzeugungsanlagen) Auswählbarer Connection Mode (1 phasig, 3 phasig) • Auswählbare Nennspannung • Auswählbarer Rückmeldekontakt (Öffner / Schließer) • Auswählbare Fernabschaltung (Öffner / Schließer) • 2 Überspannungsschwellen - Sternspannung •... -
Seite 44: Ove Tor R25 Ms Async (Typ A/B Mittelspng. Für Nicht Synchr. Stromerzeugungsanlagen)
OVE TOR R25 MS ASYNC (Typ A/B Mittelspng. für nicht synchr. Stromerzeugungsanlagen) Auswählbarer Connection Mode (1 phasig, 3 phasig) • Auswählbare Nennspannung • Auswählbarer Rückmeldekontakt (Öffner / Schließer) • Auswählbare Fernabschaltung (Öffner / Schließer) • 2 Überspannungsschwellen - Außenleiterspannung • 2 Unterspannungsschwellen - Außenleiterspannung •... -
Seite 45: Ooe Tor R25 Ms Sync (Typ A/B Mittelspng. Für Synchrone Stromerzeugungsanlagen)
OOE TOR R25 MS SYNC (Typ A/B Mittelspng. für synchrone Stromerzeugungsanlagen) Auswählbarer Connection Mode (1 phasig, 3 phasig) • Auswählbare Nennspannung • Auswählbarer Rückmeldekontakt (Öffner / Schließer) • Auswählbare Fernabschaltung (Öffner / Schließer) • 2 Überspannungsschwellen - Außenleiterspannung • 2 Unterspannungsschwellen – Außenleiterspannung •... -
Seite 46: W Tor R25 Ns Async (Typ A/B Niederspng. Für Nicht Syncr. Stromerzeugungsanlagen)
9.10 W TOR R25 NS ASYNC (Typ A/B Niederspng. für nicht syncr. Stromerzeugungsanlagen) Auswählbarer Connection Mode (1 phasig, 3 phasig) • Auswählbare Nennspannung • Auswählbarer Rückmeldekontakt (Öffner / Schließer) • Auswählbare Fernabschaltung (Öffner / Schließer) • 2 Überspannungsschwellen - Sternspannung •... -
Seite 47: Tirol Tor Ns Sync (Typ A/B Niederspng. Für Synchrone Stromerzeugungsanlagen)
9.13 TIROL TOR NS SYNC (Typ A/B Niederspng. für synchrone Stromerzeugungsanlagen) Auswählbarer Connection Mode (1 phasig, 3 phasig) • Auswählbare Nennspannung • Auswählbarer Rückmeldekontakt (Öffner / Schließer) • Auswählbare Fernabschaltung (Öffner / Schließer) • 2 Überspannungsschwellen - Sternspannung • 2 Unterspannungsschwellen - Sternspannung •... -
Seite 48: Vde-Ar-N 4105:2018-11 (Pn ≤ 50 Kw)
9.17 VDE-AR-N 4105:2018-11 (Pn ≤ 50 kW) Auswählbarer Connection Mode (1 phasig, 3 phasig) • Auswählbarer Rückmeldekontakt (Öffner / Schließer) • Zusätzliche zeitliche Überwachung des Rückmeldekontaktes beim Zuschalten • Auswählbare Fernabschaltung (Öffner / Schließer) • 1 Überspannungsschwelle - Außenleiterspannung • 1 Unterspannungsschwelle - Außenleiterspannung •... -
Seite 49: Vde-Ar-N 4110:2018-11 (Geprüft Nach Tr3, Bewertungsbericht Tr8)
9.20 VDE-AR-N 4110:2018-11 (geprüft nach TR3, Bewertungsbericht TR8) Auswählbarer Connection Mode (1 phasig, 3 phasig) • Auswählbare Nennspannung • Auswählbarer Rückmeldekontakt (Öffner / Schließer) • Auswählbare Fernabschaltung (Öffner / Schließer) • 2 Überspannungsschwellen – Außenleiterspannung (autom. Auswahl abhängig von Connection •... -
Seite 50: G99/1/3 Hv:2018 (Mittel/Hochspannung)
9.23 G99/1/3 HV:2018 (Mittel/Hochspannung) Auswählbare Nennspannung • Auswählbarer Rückmeldekontakt (Öffner / Schließer) • Auswählbare Fernabschaltung (Öffner / Schließer) • 2 Überspannungsschwellen - Außenleiterspannung • 1 Unterspannungsschwelle - Außenleiterspannung • 1 Überfrequenzschwelle • 2 Unterfrequenzschwellen • 1 Frequenzrampenschwelle (RoCoF … bei Bedarf aktivierbar) •... -
Seite 51: C10-11:2019 Lv-Ass (Automatic Separation System / Niederspannung)
9.26 C10-11:2019 LV-ASS (Automatic Separation System / Niederspannung) Auswählbarer Connection Mode (1 phasig, 3 phasig) • Auswählbare Nennspannung • Auswählbarer Rückmeldekontakt (Öffner / Schließer) • Zusätzliche zeitliche Überwachung des Rückmeldekontaktes • Auswählbare Fernabschaltung (Öffner / Schließer) • 1 Überspannungsschwellen - Sternspannung •... -
Seite 52: 9.29 Na/Eea- Ch 2014 Typ A
9.29 NA/EEA- CH 2014 Typ A <1MW (Niederspannung) Auswählbarer Connection Mode (1 phasig, 3 phasig) • Auswählbare Nennspannung • Auswählbarer Rückmeldekontakt (Öffner / Schließer) • Auswählbare Fernabschaltung (Öffner / Schließer) • 2 Überspannungsschwellen - Außenleiterspannung • 1 Unterspannungsschwelle - Außenleiterspannung •... -
Seite 53: En 50549-1:2019 Lv (Niederlande)
9.32 EN 50549-1:2019 LV (Niederlande) Auswählbarer Connection Mode (1 phasig, 3 phasig) • Auswählbare Nennspannung • Auswählbarer Rückmeldekontakt (Öffner / Schließer) • Zusätzliche zeitliche Überwachung des Rückmeldekontaktes • Auswählbare Fernabschaltung (Öffner / Schließer) • 2 Überspannungsschwellen - Außenleiterspannung • 2 Unterspannungsschwellen – Außenleiterspannung •... -
Seite 54: En 50438:2013 (Dk)
9.34 EN 50438:2013 (DK) Auswählbarer Connection Mode (1 phasig, 3 phasig) • Auswählbare Nennspannung • Auswählbarer Safety Mode (1 Schütz oder 2 Schütze angesteuert und überwacht) • Auswählbarer Rückmeldekontakt (Öffner / Schließer) • Auswählbare Fernabschaltung (Öffner / Schließer) • 2 Überspannungsschwellen - Außenleiterspannung •... -
Seite 55: C As 4777.2:2020
9.37 C AS 4777.2:2020 Auswählbarer Connection Mode (1 phasig, 3 phasig) • Auswählbare Nennspannung • Auswählbarer Rückmeldekontakt (Öffner / Schließer/ kein) • Auswählbare Fernabschaltung (Öffner / Schließer) • 2 Überspannungsschwellen - Sternspannung • 2 Unterspannungsschwellen – Sternspannung • 10-Minuten Mittelwert Überspannungsschwelle •... -
Seite 56: 9.39 Nrs 097-2-1:2017
9.39 NRS 097-2-1:2017 Auswählbarer Connection Mode (1 phasig, 3 phasig) • Auswählbare Nennspannung • Auswählbarer Rückmeldekontakt (Öffner / Schließer) • Auswählbare Fernabschaltung (Öffner / Schließer) • 2 Überspannungsschwelle - Außenleiterspannung (autom. Auswahl abhängig vom Connection • Mode) 2 Unterspannungsschwellen - Außenleiterspannung (autom. Auswahl abhängig vom Connection •... -
Seite 57: 9.41 En 50438:2013
9.41 EN 50438:2013 Auswählbare Nennspannung • Auswählbarer Rückmeldekontakt (Öffner / Schließer) • Auswählbare Fernabschaltung (Öffner / Schließer) • 1 Überspannungsschwelle - Sternspannung • 1 Unterspannungsschwelle - Sternspannung • 10-Minuten Mittelwert Überspannungsschwelle • 1 Überfrequenzschwelle • 1 Unterfrequenzschwelle • Einschaltverzögerung • 9.42 E 8001/8101 (Vorgänger von OVE TOR R25) Auswählbarer Connection Mode (1 phasig, 3 phasig) •... -
Seite 58: As/Nzs 4777.2:2015 (Niederspannung)
9.45 AS/NZS 4777.2:2015 (Niederspannung) Local standards must be taken into account • Auswählbarer Connection Mode (1 phasig, 3 phasig) • Auswählbare Nennspannung • Auswählbarer Rückmeldekontakt (Öffner / Schließer/ kein) • Auswählbare Fernabschaltung (Öffner / Schließer) • 2 Überspannungsschwellen - Sternspannung •... -
Seite 59: G83/2:2012 (Niederspannung Vorgänger Von G98/1/2:2018)
9.48 G83/2:2012 (Niederspannung Vorgänger von G98/1/2:2018) Auswählbare Nennspannung • Auswählbarer Rückmeldekontakt (Öffner / Schließer) • Auswählbare Fernabschaltung (Öffner / Schließer) • 2 Überspannungsschwellen - Sternspannung • 2 Unterspannungsschwellen - Sternspannung • 2 Überfrequenzschwellen • 2 Unterfrequenzschwellen • 1 Frequenzrampenschwelle (RoCoF … bei Bedarf aktivierbar) •... -
Seite 60: C10-11:2019 Lv-Ip (Interface Protection / Niederspannung Vorgänger Von C10-11:2021)
9.51 C10-11:2019 LV-IP (Interface Protection / Niederspannung Vorgänger von C10-11:2021) Auswählbarer Connection Mode (1 phasig, 3 phasig) • Auswählbare Nennspannung • Auswählbarer Rückmeldekontakt (Öffner / Schließer) • Zusätzliche zeitliche Überwachung des Rückmeldekontaktes • Auswählbare Fernabschaltung (Öffner / Schließer) • 2 Überspannungsschwellen - Sternspannung •... -
Seite 61: 10 Anhang
Parameter der implementierten Standards im Detail als eigenes Dokument mit dem Titel “Parameter der implementierten Standards im Detail / Parameters of the implemented standards in detail” Für weitere Informationen kontaktieren Sie bitte: TELE Haase Steuergeräte Ges.m.b.H. Vorarlberger Allee 38 1230 Wien Österreich...
