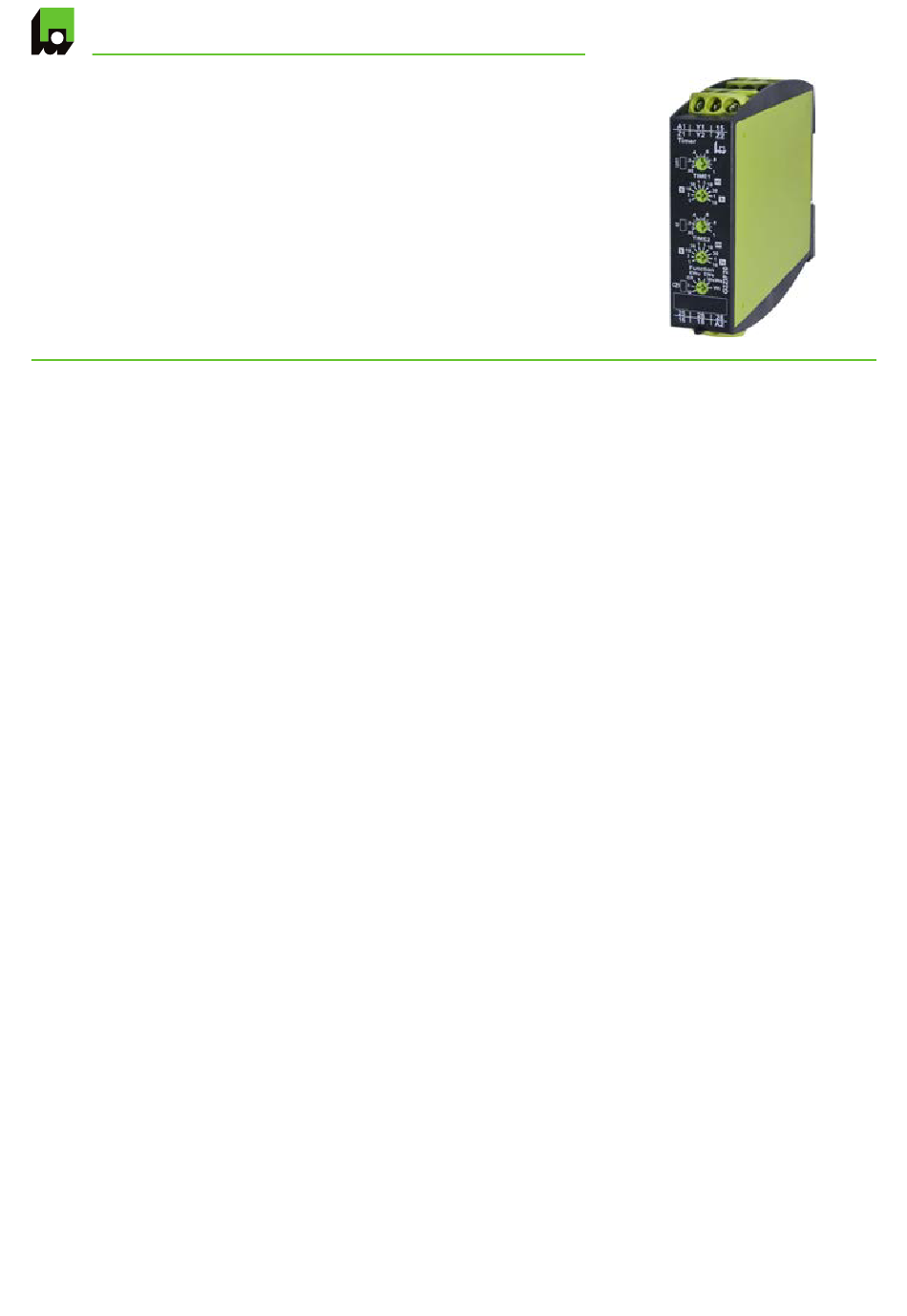

TELE GAMMA Serie Kurzanleitung

Zeitrelais - Multifunktion
Serie GAMMA
7 Funktionen
10 Zeitendbereiche
Fernpotenziometeranschluss
Zoomspannung 24 bis 240V AC/DC
2 Wechsler
Baubreite 22.5mm
Industriebauform
Technische Daten
1. Funktionen
Ip Taktend pausebeginnend
Ii Taktend impulsbeginnend
ER Einschalt- und Rückfallverzögert mit Steuerkontakt
EWu Einschaltverzögert und Einschaltwischend
spannungsgesteuert
EWs Einschaltverzögert und Einschaltwischend
mit Steuerkontakt
WsWa Ein- und Ausschaltwischend mit Steuerkontakt
Wt Impulsfolgeauswertung
2. Zeitbereiche
Zeitendbereich Einstellbereich
1s 50ms 1s
3s 150ms 3s
10s 500ms 10s
30s 1500ms 30s
1min 3s 1min
3min 9s 3min
10min 30s 10min
30min 90s 30min
1h 3min 1h
10h 30min 10h
3. Anzeigen
Grüne LED U/t1 ON: Versorgungsspannung liegt an
Grüne LED U/t1 blinkt: Anzeige des Zeitablaufs t1
Grüne LED t2 blinkt: Anzeige des Zeitablaufs t2
Gelbe LED ON/OFF: Stellung des Ausgangsrelais
4. Mechanische Ausführung
Gehäuse aus selbstverlöschendem Kunststoff, Schutzart IP40
Befestigung auf Profilschiene TS 35 gemäß EN 50022
Einbaulage: beliebig
Berührungssichere Zugbügelklemmen nach VBG 4 (PZ1 erforderlich),
Schutzart IP20
Anzugsdrehmoment: max. 1Nm
Klemmanschluss:
1 x 0.5 bis 2.5mm² mit/ohne Aderendhülse
1 x 4mm² ohne Aderendhülse
2 x 0.5 bis 1.5mm² mit/ohne Aderendhülsen
2 x 2.5mm² flexibel ohne Aderendhülsen
5. Versorgungskreis
Versorgungsspannung:
24 bis 240V AC/DC Klemmen A1-A2 (galvanisch getrennt)
Toleranz:
24 bis 240V DC -20% bis +25%
24 bis 240V AC -15% bis +10%
Nennfrequenz:
48 bis 400Hz 24 bis 240V AC
16 bis 48Hz 48 bis 240V AC
Nennverbrauch: 2.5VA (1W)
Einschaltdauer: 100%
Wiederbereitschaftszeit: 500ms
Kurvenform bei AC: Sinus
Restwelligkeit bei DC: 10%
Abfallspannung:
Überspannungskategorie:
Bemessungsstoßspannung: 4kV
6. Ausgangskreis
2 potenzialfreie Wechsler
Bemessungsspannung:
Schaltleistung Gerät angereiht (Abstand <5mm):
Schaltleistung Gerät nicht angereiht (Abstand >5mm):
Absicherung:
Mechanische Lebensdauer: 20 x 106 Schaltspiele
Elektrische Lebensdauer:
Schalthäufigkeit:
Überspannungskategorie:
Bemessungsstoßspannung: 4kV
7. Steuerkontakt
Aktivierung:
Potenzialfrei:
Belastbar:
Steuerspannung:
Kurzschlussstrom:
Leitungslänge:
Steuerimpulslänge:
8. Fernpotenziometer (nicht im Lieferumfang enthalten)
Bei Anschluss eines Fernpotenziometers wird das interne Potenziometer
deaktiviert!
Anschluss:
Leitungstyp:
Steuerspannung:
Kurzschlussstrom:
Leitungslänge:
9. Genauigkeit
Grundgenauigkeit:
Frequenzgang:
Einstellgenauigkeit:
Wiederholgenauigkeit:
Spannungseinfluss:
Temperatureinfluss:
www.tele-online.com
G2ZIF20 24-240V
>15% der Versorgungsspannung
III (entspricht IEC 60664-1)
250V AC
750VA (3A / 250V AC)
1250VA (5A / 250V AC)
5A flink
2 x 105 Schaltspiele
bei 1000VA ohmscher Last
max. 60/min bei 100VA ohmscher Last
max. 6/min bei 1000VA ohmscher Last
(entspricht IEC 947-5-1)
III (entspricht IEC 60664-1)
Brücke Y1-Y2
ja, Basisisolierung gegen Eingangs-
und Ausgangskreis
nein
max. 5V
max. 1mA
max. 10m
min. 50ms (außer Funktion Wt)
min. 7ms (nur Funktion Wt)
1MΩ Potenziometer (Type
RONDO R2), Klemmen Y2-Z1 bzw. Y2-Z2
verdrillte Leitungen oder Zwillingsleitungen
max. 5V
max. 5μA
max. 5m
±1% (vom Skalenendwert)
bei 1MΩ Fernpotenziometer
-
≤5% (vom Skalenendwert)
bei 1MΩ Fernpotenziometer
<0.5% oder ±5ms
-
≤0.01% / °C
