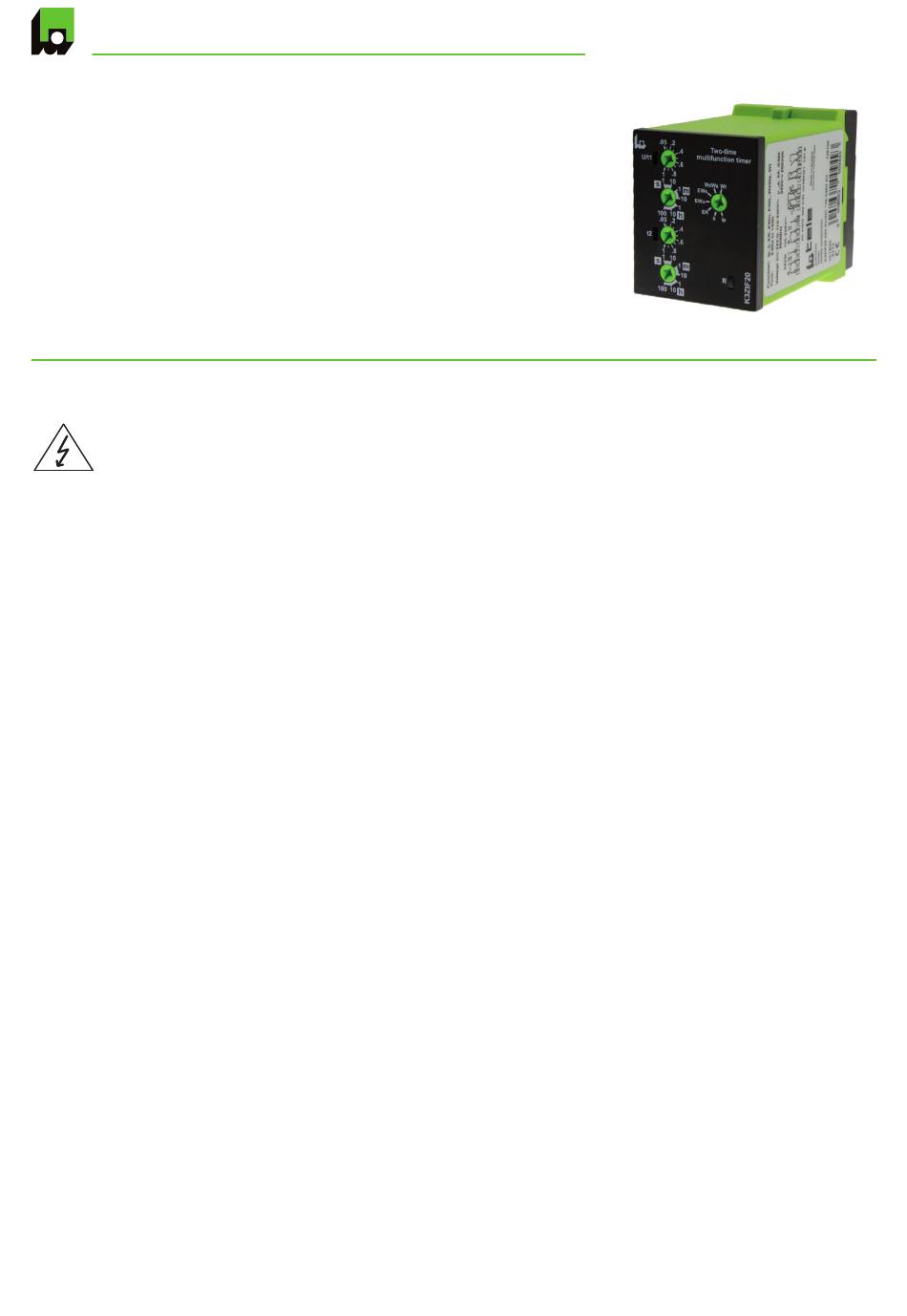

TELE KAPPA Serie Kurzanleitung

Zeitrelais - Multifunktion
Serie KAPPA
7 Funktionen
7 Zeitendbereiche
1 Schließer, 1 Öffner
Spannungsbereich 24V a.c./d.c. und 110-240V a.c.
Steckbar
Baubreite 38mm
Kappenmaß 45mm
Vor der Installation, dem Betrieb oder der Wartung des Geräts muss diese Anleitung gelesen und verstanden werden.
Vorsicht!
Niemals bei angelegter Spannung arbeiten. Es besteht Lebensgefahr! Das Gerät bei erkannbarer Beschädigung auf keinen Fall verwenden.
Verwendung nur durch geschultes Fachpersonal.
Technische Daten
1. Funktionen
Die Auswahl der Zeitfunktion muss im spannungslosen Zustand
erfolgen.
lp Taktgeber pausebeginnend
li Taktgeber impulsbeginnend
ER Einschaltverzögert und Rückfallverzögert mit
Steuerkontakt
EWu Einschaltverzögert und Einschaltwischend
spannungsgesteuert
EWs Einschaltverzögert und Einschaltwischend mit
Steuerkontakt
WsWa Ein- und Ausschaltwischend mit Steuerkontakt
Wt Impulsfolgeauswertung
2. Zeitbereiche
Zeitendbereich Einstellbereich
1s 50ms 1s
10s 500ms 10s
1min 3s 1min
10min 30s 10min
1h 3min 1h
10h 30min 10h
100h 5h 100h
3. Anzeigen
Grüne LED U/t1 an: Versorgungsspannung liegt an
Grüne LED U/t1 blinkt: Anzeige des Zeitablaufs t1
Grüne LED t2 blinkt: Anzeige des Zeitablaufs t2
Gelbe LED R an/aus: Stellung des Ausgangsrelais
4. Mechanische Ausführung
Gehäuse aus selbstverlöschendem Kunststoff, Schutzart IP40
Befestigung auf 11-poligen Stecksockel nach IEC 60067-1-18a
(Type R11X oder ES12)
Einbaulage: beliebig
5. Versorgungskreis
Versorgungsspannung:
24V d.c. Stifte S2(+) - S7
24V a.c. Stifte S2 - S7
110 bis 240V a.c. Stifte S2 - S10
Toleranz:
24V d.c. ±10%
24V a.c. -15% bis +10%
110 bis 240V a.c. -15% bis +10%
Nennverbrauch:
24V a.c./d.c. 0,8VA (0,6W)
110V a.c. 2,4VA (0,6W)
240V a.c. 19VA (1,1W)
Nennfrequenz: a.c. 48-63Hz
Einschaltdauer: 100%
Wiederbereitschaftszeit: 200ms
Restwelligkeit bei d.c.:
Abfallspannung:
Überspannungskategorie:
Bemessungsstoßspannung: 4kV
6. Ausgangskreis
1 potentialfreier Öffner:
1 potentialfreier Schließer:
Bemessungsspannung:
Kontaktmaterial:
Schaltleistung Gerät angereiht (Abstand < 5mm):
Schaltleistung Gerät nicht angereiht (Abstand > 5mm):
Absicherung:
Prospektiver Kurzschlussstrom:
Mechanische Lebensdauer: 20 x 10
Elektrische Lebensdauer:
Schalthäufigkeit:
Überspannungskategorie:
Bemessungsstoßspannung: 4kV
7. Steuereingang
Eingang potentialbehaftet:
Belastbar:
Max. Leitungslänge:
Ansprechschwelle:
Steuerimpulslänge:
8. Fernpotentiometer (nicht im Lieferumfang enthalten)
Anschluss:
Leitungslänge:
9. Isolationsdaten
Isolierung:
Isolationsprüfspannung:
10. Genauigkeit
Grundgenauigkeit:
Einstellgenauigkeit:
Wiederholgenauigkeit:
Temperatureinfluss:
www.tele-online.com
10%
>30% der min. Versorgungsspannung
III (nach IEC 60664-1)
Stifte S1 - S4
Stifte S9 - S11
250V a.c.
AgNi
1250VA (5A / 250V a.c.)
2000VA (8A / 250V a.c.)
8A flink
1000A
EFF
Schaltspiele
6
2 x 10 Schaltspiele
5
bei 1000VA ohmscher Last
max. 6/min bei 1000VA ohmscher Last
(nach IEC 60947-5-1)
III (nach IEC 60664-1)
Stifte S2-S5
ja
10m
automatisch an Versorgung angepasst
d.c. min. 50 ms
a.c. min. 100 ms
1MΩ Potentiometer (Type Rondo R2),
Stifte S3 - S6 (t2), Stifte S8 - S6 (t1)
max. 5m (verdrillt)
Basisisolierung
1640V
±1% vom Skalenendwert
±5% vom Skalenendwert bei 1MΩ
Fernpotentiometer
≤5% vom Skalenendwert
≤5% vom Skalenendwert bei 1MΩ
Fernpotentiometer
±5% oder ±100ms
≤0.05% / °C
K3ZIF20
