D12DM

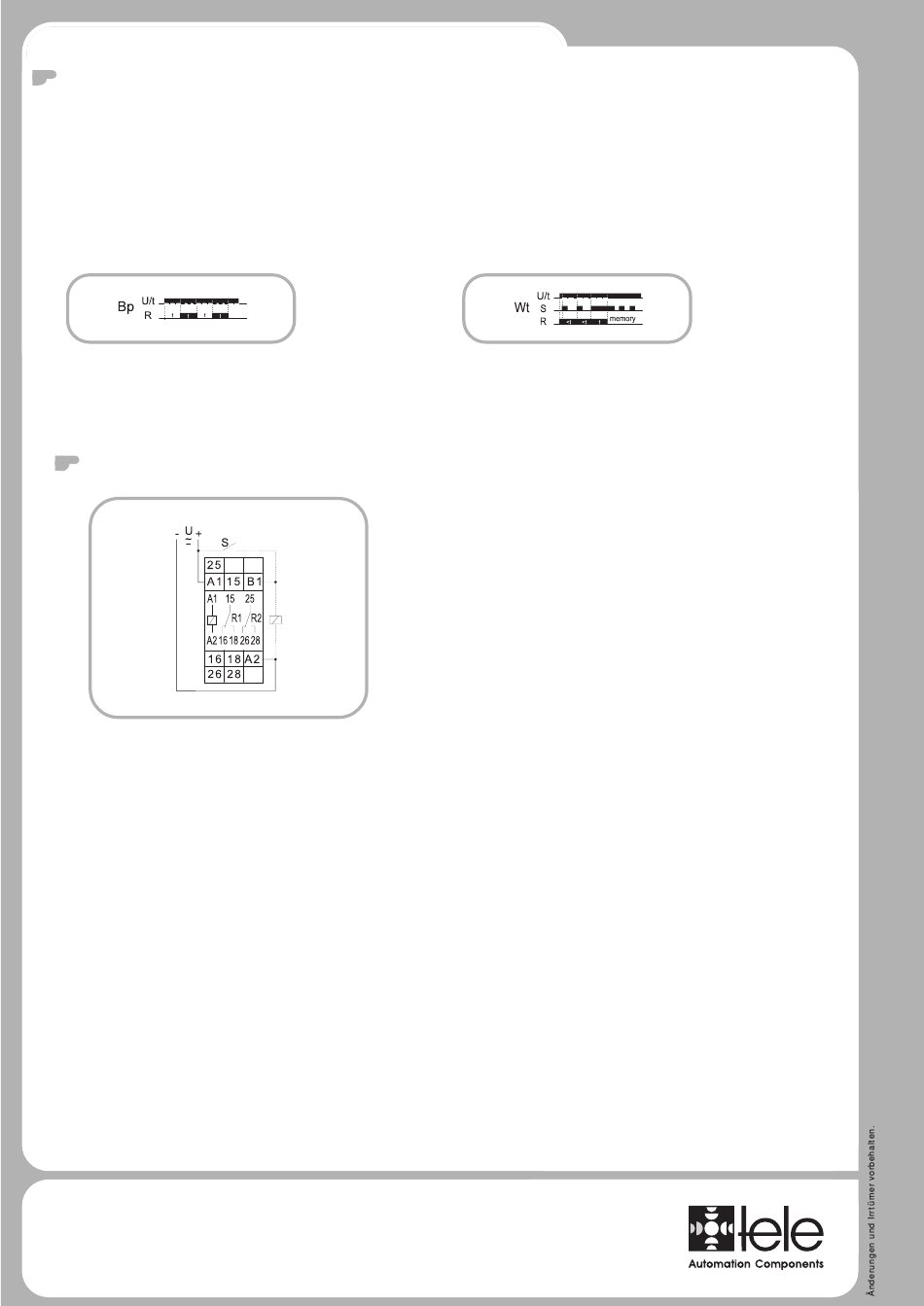

Funktionsbeschreibung
Blinker pausebeginnend (Bp20)
Mit dem Anlegen der Versorgungsspannung U beginnt die ein-
gestellte Zeit t zu laufen (grüne LED blinkt). Nach Ablauf der
Zeit t zieht das Ausgangsrelais R an (gelbe LED leuchtet) und die
eingestellte Zeit t beginnt erneut zu laufen. Nach Ablauf der
Zeit t fällt das Ausgangsrelais ab (gelbe LED leuchtet nicht).
Das Ausgangsrelais wird solange im Verhältnis 1:1 angesteuert,
bis die Versorgungsspannung unterbrochen wird.
Anschlußbilder D12DM
www.tele-power-net.com
Impulsüberwachung (Wt20)
Mit dem Anlegen der Versorgungsspannung U (grüne LED
leuchtet) zieht das Ausgangsrelais R an (gelbe LED leuchtet). Mit
dem Schließen des Steuerkontaktes S beginnt die eingestellte
Zeit t zu laufen (grüne LED blinkt). Damit das Ausgangsrelais an-
gezogen bleibt, muß der Steuerkontakt innerhalb der eingestell-
ten Zeit t geöffnet und erneut geschlossen werden. Gelingt dies
nicht, fällt das Ausgangsrelais ab und alle weiteren Impulse am
Steuerkontakt werden ignoriert.
Um die Funktion erneut zu starten muß die Versorgungsspan-
nung unterbrochen und erneut angelegt werden.
