D12DM

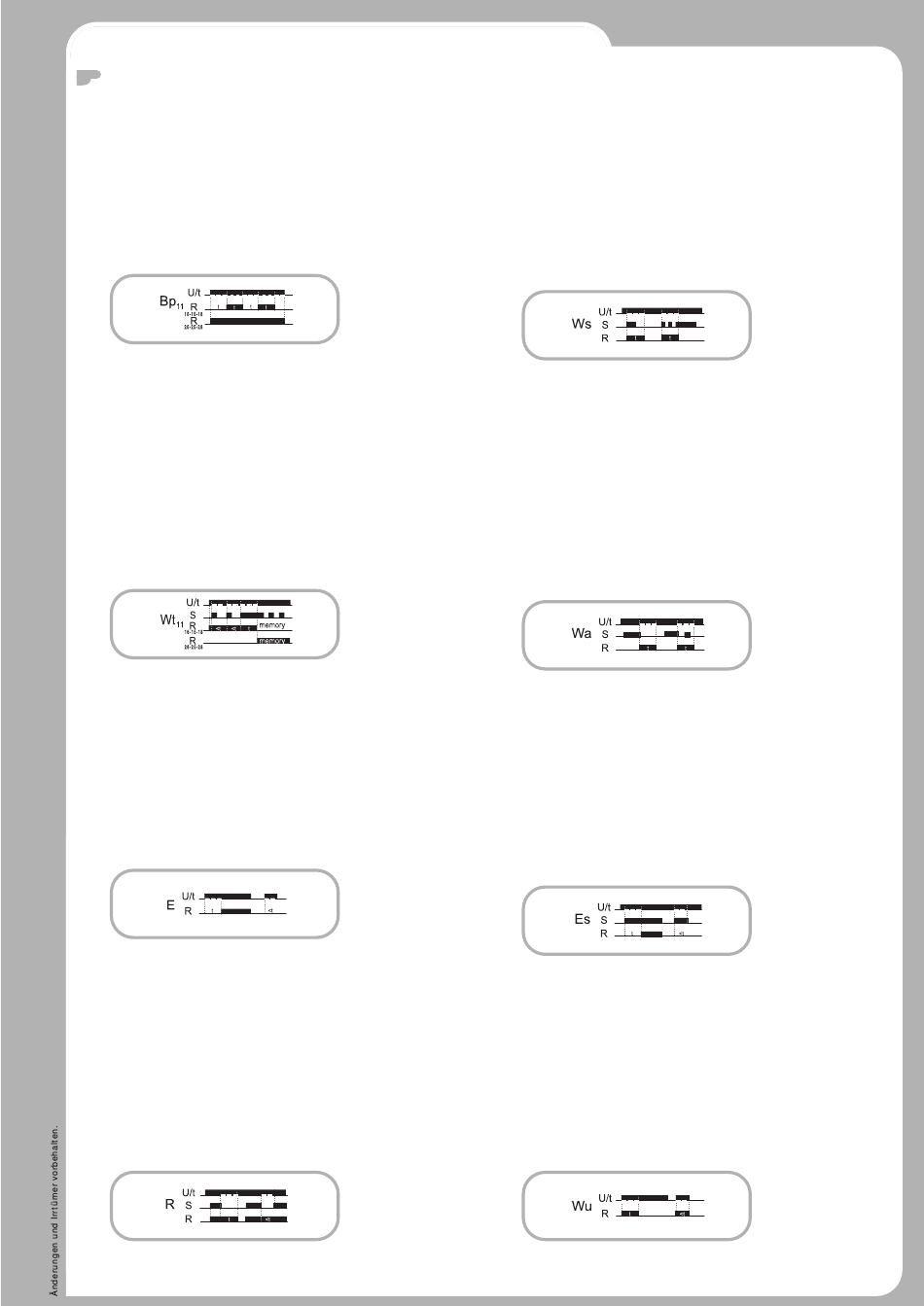

Funktionsbeschreibung
Blinker pausebeginnend (Bp11)
Mit dem Anlegen der Versorgungsspannung U zieht der Sofort-
kontakt an und die eingestellte Zeit t beginnt zu laufen (grüne
LED blinkt). Nach Ablauf der Zeit t zieht der verzögerte Kontakt
an (gelbe LED leuchtet) und die eingestellte Zeit t beginnt er-
neut zu laufen. Nach Ablauf der Zeit t fällt der verzögerte Kon-
takt ab (gelbe LED leuchtet nicht).
Der verzögerte Kontakt wird solange im Verhältnis 1:1 ange-
steuert, bis die Versorgungsspannung unterbrochen wird.
Impulsüberwachung (Wt11)
Mit dem Anlegen der Versorgungsspannung U (grüne LED
leuchtet) zieht der verzögerte Kontakt an (gelbe LED leuchtet).
Mit dem Schließen des Steuerkontaktes S beginnt die eingestell-
te Zeit t zu laufen (grüne LED blinkt). Damit der verzögerte Kon-
takt angezogen bleibt, muß der Steuerkontakt innerhalb der
eingestellten Zeit t geöffnet und erneut
geschlossen werden. Gelingt dies nicht, fällt der verzögerte Kon-
takt ab, der Sofortkontakt zieht an. Alle weiteren Impulse am
Steuerkontakt werden ignoriert.
Um die Funktion erneut zu starten muß die Versorgungsspan-
nung unterbrochen und erneut angelegt werden.
Einschaltverzögert (E20)
Mit dem Anlegen der Versorgungsspannung U beginnt die ein-
gestellte Zeit t zu laufen (grüne LED blinkt). Nach Ablauf der
Zeit t (grüne LED leuchtet) zieht das Ausgangsrelais R an (gelbe
LED leuchtet). Dieser Zustand bleibt aufrecht bis die Versor-
gungsspannung unterbrochen wird.
Wird die Versorgungsspannung vor Ablauf der Zeit t unterbro-
chen, wird die bereits abgelaufene Zeit gelöscht und mit dem
nächsten Anlegen der Versorgungsspannung erneut gestartet.
Rückfallverzögert mit Steuerkontakt (R20)
Die Versorgungsspannung U muß ständig am Gerät anliegen
(grüne LED leuchtet).
Mit dem Schließen des Steuerkontaktes S zieht das Ausgangsre-
lais R an (gelbe LED leuchtet). Wird der Steuerkontakt S geöff-
net, beginnt die eingestellte Zeit t zu laufen (grüne LED blinkt).
Nach Ablauf der Zeit t (grüne LED leuchtet) fällt das Ausgangs-
relais ab (gelbe LED leuchtet nicht).
Wird der Steuerkontakt vor Ablauf der Zeit t erneut geschlossen,
wird die bereits abgelaufene Zeit gelöscht und mit dem näch-
sten Zyklus erneut gestartet.
Einschaltwischend mit Steuerkontakt (Ws20)
Die Versorgungsspannung U muß ständig am Gerät anliegen
(grüne LED leuchtet).
Mit dem Schließen des Steuerkontaktes S zieht das Ausgangsre-
lais R an (gelbe LED leuchtet) und die eingestellte Zeit t beginnt
zu laufen (grüne LED blinkt). Nach Ablauf der Zeit t (grüne LED
leuchtet) fällt das Ausgangsrelais ab (gelbe LED leuchtet nicht).
Der Steuerkontakt kann während des Zeitablaufes beliebig ge-
schaltet werden.
Ein weiterer Zyklus kann erst gestartet werden, wenn der gera-
de ablaufende Zyklus abgeschlossen wurde.
Ausschaltwischend mit Steuerkontakt (Wa20)
Die Versorgungsspannung U muß ständig am Gerät anliegen
(grüne LED leuchtet).
Das Schließen des Steuerkontaktes S hat keinen Einfluß auf die
Stellung des Ausgangsrelais R. Mit dem Öffnen des Steuer-
kontaktes zieht das Ausgangsrelais an (gelbe LED leuchtet) und
die eingestellte Zeit t beginnt zu laufen (grüne LED blinkt). Nach
Ablauf der Zeit t (grüne LED leuchtet) fällt das Ausgangsrelais
ab (gelbe LED leuchtet nicht).
Der Steuerkontakt kann während des Zeitablaufes beliebig ge-
schaltet werden.
Ein weiterer Zyklus kann erst gestartet werden, wenn der gera-
de ablaufende Zyklus abgeschlossen wurde.
Einschaltverzögert mit Steuerkontakt (Es20)
Die Versorgungsspannung U muß ständig am Gerät anliegen
(grüne LED leuchtet).
Mit dem Schließen des Steuerkontaktes S beginnt die eingestell-
te Zeit t zu laufen (grüne LED blinkt). Nach Ablauf der Zeit t
(grüne LED leuchtet) zieht das Ausgangsrelais R an (gelbe LED
leuchtet). Dieser Zustand bleibt aufrecht bis der Steuerkontakt
geöffnet wird.
Wird der Steuerkontakt vor Ablauf der Zeit t geöffnet, wird die
bereits abgelaufene Zeit gelöscht und mit dem nächsten Zyklus
erneut gestartet.
Einschaltwischend spannungsgesteuert (Wu20)
Mit dem Anlegen der Versorgungsspannung U zieht das Aus-
gangsrelais R an (gelbe LED leuchtet) und die eingestellte Zeit t
beginnt zu laufen (grüne LED blinkt). Nach Ablauf der Zeit t
(grüne LED leuchtet) fällt das Ausgangsrelais ab
(gelbe LED leuchtet nicht). Dieser Zustand bleibt aufrecht bis die
Versorgungsspannung unterbrochen wird.
Wird die Versorgungsspannung vor Ablauf der Zeit t unterbro-
chen, fällt das Ausgangsrelais ab. Die bereits abgelaufene Zeit
wird gelöscht und mit dem nächsten Anlegen der Versorgungs-
spannung erneut gestartet.
