Durch den eingebauten Tiefpassfilter lassen sich so auch Effektivspannungen von Drehzahlreglern mit Puls-
weitenmodulation (PWM) für Asynchronmotoren messen.
In V läuft die zu messende Spannung über einen Tiefpassfilter mit einer Trennfrequenz von < 300 Hz.
LowZ
Bereits bei Frequenzen über 150 Hz wird das Signal dadurch merklich abgeschwächt und es kann dadurch zu
erheblichen Messfehlern kommen. Der Benutzer sollte daher die Messfunktion
ganze Bandbreite zur Verfügung steht.

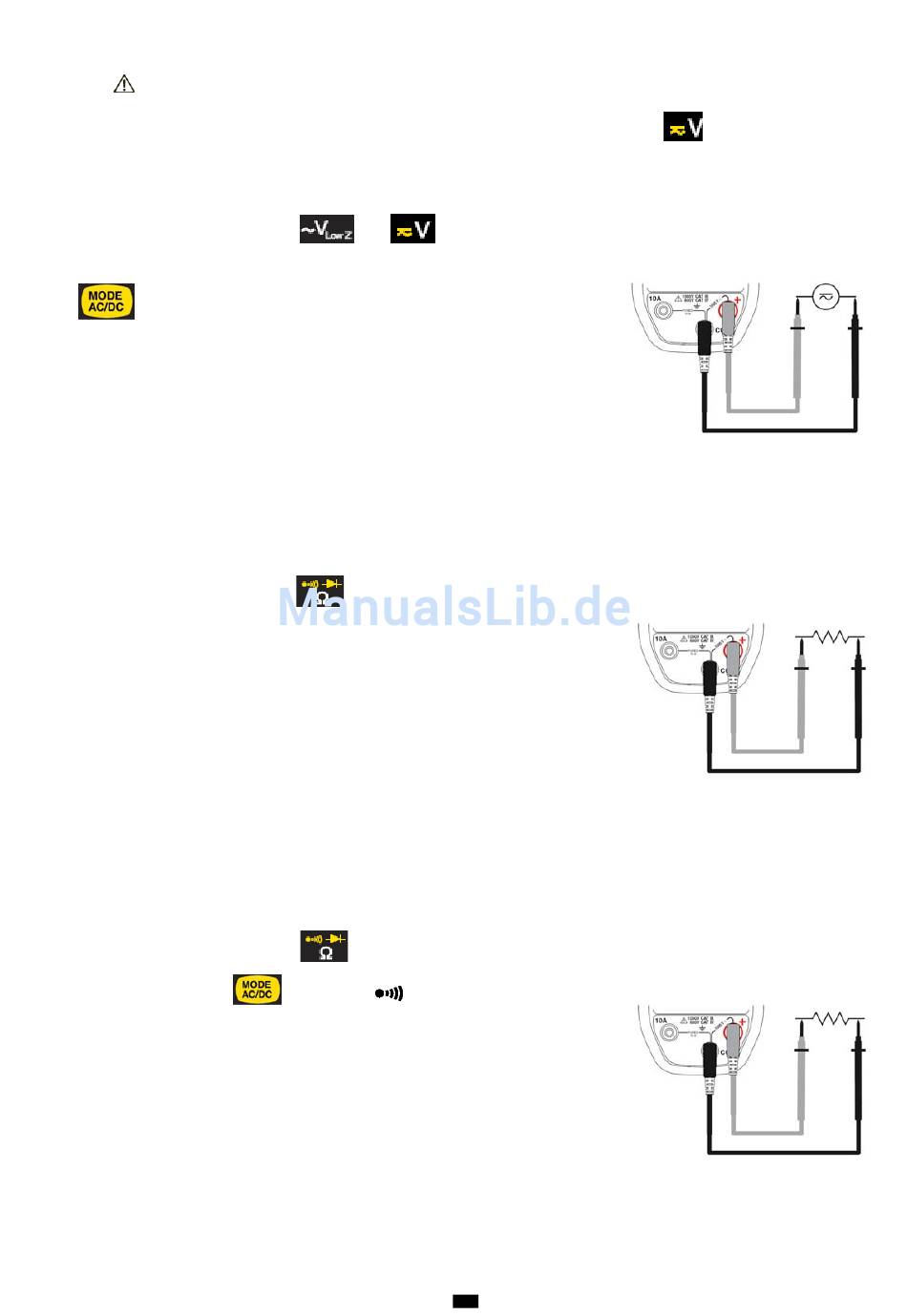

Für die Messung von Spannungen gehen Sie wie folgt vor:
1. Stellen Sie den Drehschalter auf
2. Wählen Sie die gewünschte Messart AC oder DC durch Drücken auf Taste
aus.
Je nach gewählter Messart erscheint in der Anzeige AC, DC.
3. Stecken Sie die schwarze Messleitung in Buchse COM und die rote in Buchse +.
4. Greifen Sie die zu messende Spannung mit den Prüfspitzen an der Schaltung ab:
5. Der gemessene Spannungswert erscheint in der Digitalanzeige.

3.1.2 Widerstandsmessung

Für die Messung von Widerständen gehen Sie wie folgt vor:
1. Stellen Sie den Drehschalter auf
2. Stecken Sie die schwarze Messleitung in Buchse COM und die rote in Buchse + .
3. Greifen Sie den zu messenden Widerstand mit den Prüfspitzen an der Schaltung
oder dem Bauteil ab:
Hinweis: Die Schaltung bzw. das Bauteil müssen spannungsfrei sein!
4. Der gemessene Widerstand erscheint in der Digitalanzeige.
5. Erscheint die Überlaufanzeige » O.L «, ist der Widerstand zu hoch oder die
Schaltung offen.
3.1.3 Akustische Durchgangsprüfung
Für die akustische Durchgangsprüfung gehen Sie wie folgt vor:
1. Stellen Sie den Drehschalter auf
2. Drücken Sie die Taste
3. Stecken Sie die schwarze Messleitung in Buchse COM und die rote in Buchse +.
4. Greifen Sie den zu messenden Widerstand mit den Prüfspitzen an der Schaltung
oder dem Bauteil ab:
5. Der gemessene Widerstand erscheint in der Digitalanzeige.
6. Erscheint die Überlaufanzeige » O.L «, ist der Widerstand zu hoch oder die
Schaltung offen.
oder .
.
.
. Das Symbol erscheint in der Anzeige.
8 8
verwenden, bei der die
