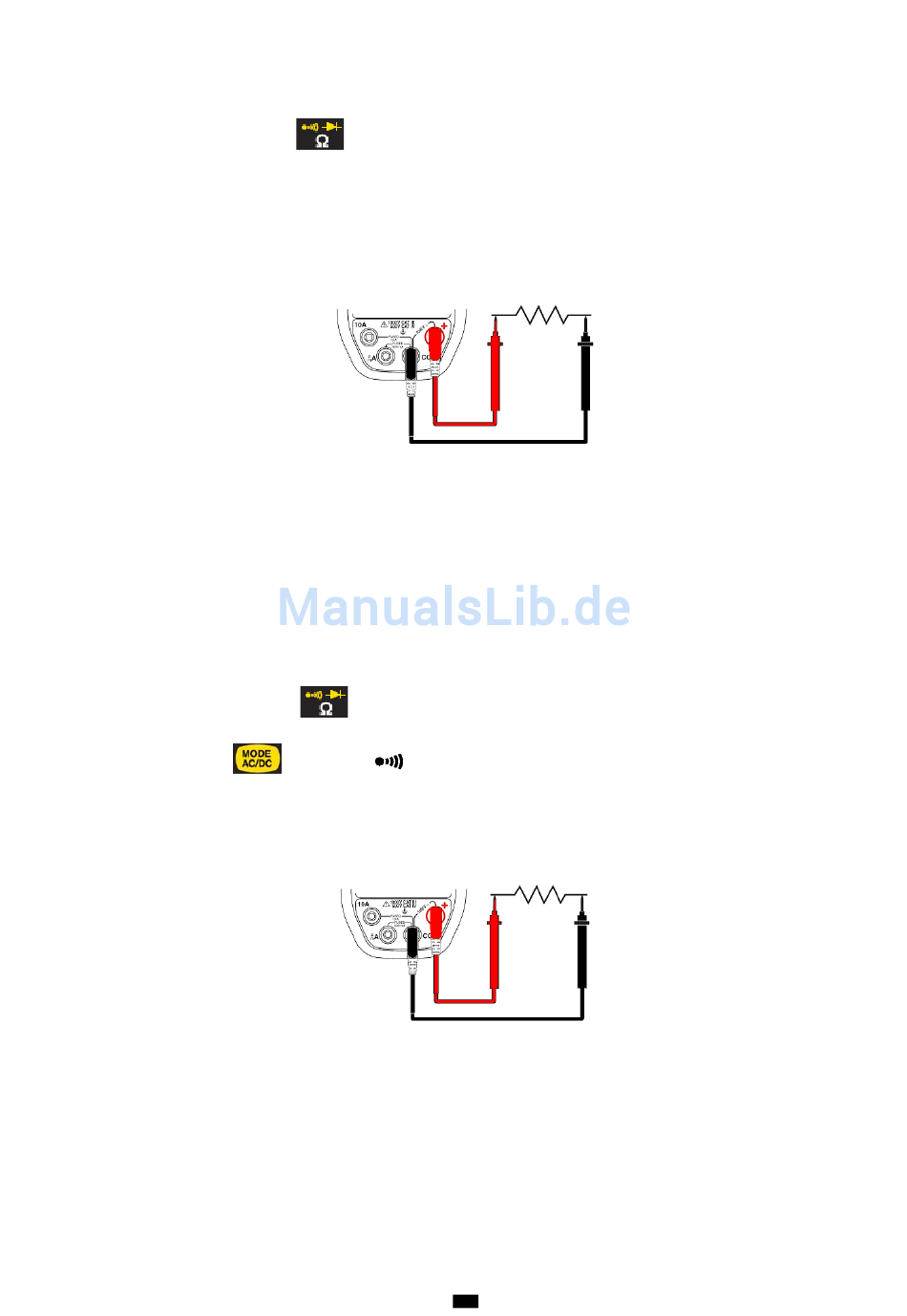

3.1.3 Widerstandsmessung

Für die Messung von Widerständen gehen Sie wie folgt vor:
1. Stellen Sie den Drehschalter auf
.
2. Stecken Sie die schwarze Messleitung in Buchse COM und die rote in Buchse » + «.
3. Greifen Sie den zu messenden Widerstand mit den Prüfspitzen an der Schaltung oder dem Bauteil ab:
Hinweis: Die Schaltung bzw. das Bauteil müssen spannungsfrei sein!
4. Der gemessene Widerstand erscheint in der Digitalanzeige.
5. Erscheint die Überlaufanzeige » O.L «, ist der Widerstand zu hoch oder die Schaltung offen.
3.1.4 Akustische Durchgangsprüfung
Für die akustische Durchgangsprüfung gehen Sie wie folgt vor:
1. Stellen Sie den Drehschalter auf
.
2. Drücken Sie die Taste . Das Symbol erscheint in der Anzeige.
3. Stecken Sie die schwarze Messleitung in Buchse COM und die rote in Buchse » + «.
4. Greifen Sie den zu messenden Widerstand mit den Prüfspitzen an der Schaltung oder dem Bauteil ab:
5. Der gemessene Widerstand erscheint in der Digitalanzeige.
6. Bei Widerstandswerten R < 3000 Ω ± 3 Ω ertönt ein Piepston, um Durchgang anzuzeigen.
7. Erscheint die Überlaufanzeige » O.L «, ist der Widerstand zu hoch oder die Schaltung offen.
