3.1.4 Diodentest
Um einen Halbleiterübergang zu messen und zu prüfen, gehen Sie wie folgt vor:
1. Stellen Sie den Drehschalter auf
2. Drücken Sie zweimal die Taste
Anzeige.
3. Stecken Sie die schwarze Messleitung in Buchse COM und die rote in Buchse +.

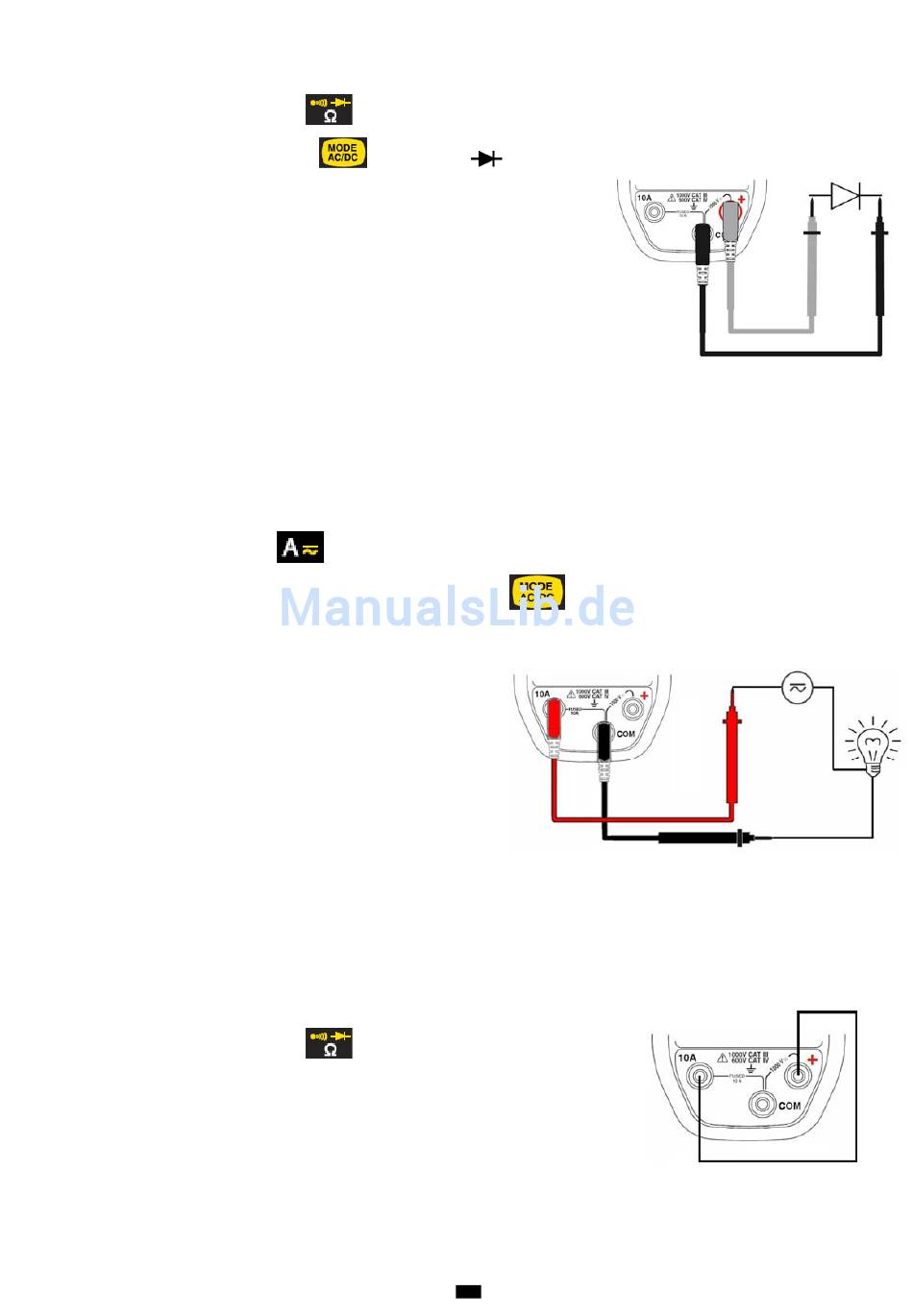

4. Greifen Sie die zu messende Schwellenspannung mit den Prüfspitzen am Bauteil
ab :
5. Die gemessene Schwellenspannung des Halbleiterübergangs erscheint in der
Digitalanzeige.
6. Erscheint die Überlaufanzeige » O.L «, ist die Schaltung offen.
3.1.5 Strommessung
Für Strommessungen gehen Sie wie folgt vor:
1. Stellen Sie Drehschalter auf
2. Wählen Sie die zu messende Stromart AC, DC, indem Sie Taste
mehrmals drücken. Die gewählte Stromart AC, DC erscheint in der Anzeige.
3. Stecken Sie die schwarze Messleitung in Buchse COM und
die rote in Buchse » 10 A «.
4. Fügen Sie das Multimeter mit den Prüfspitzen in den zu
messenden Stromkreis ein:
5. Der gemessene Stromwert erscheint in der Digitalanzeige.
6. Standardmäßig erscheint die Frequenz des gemessenen Stroms in der
Zweitanzeige (außer bei DC-Strömen).
Prüfung der Sicherung im Strommesskreis:
Der Strommesskreis zwischen den Buchsen COM und 10 A ist mit einer Sicherung
geschützt. Wenn diese Sicherung defekt ist, erscheint "Null" in der Anzeige. Sie
können den Zustand der Sicherung wie folgt prüfen:
1. Stellen Sie den Drehschalter auf
2. Verbinden Sie die Buchse » + « mit der Buchse 10 A (siehe Abb. oben). Die
Buchse COM bleibt frei.
3. In der Anzeige muss ein Wert < 2 Ω erscheinen, andernfalls ist die Sicherung
defekt.
.
. Das Symbol
.
.
9
9
erscheint in der
