Übersicht Kalibrier- und Test-Ebene

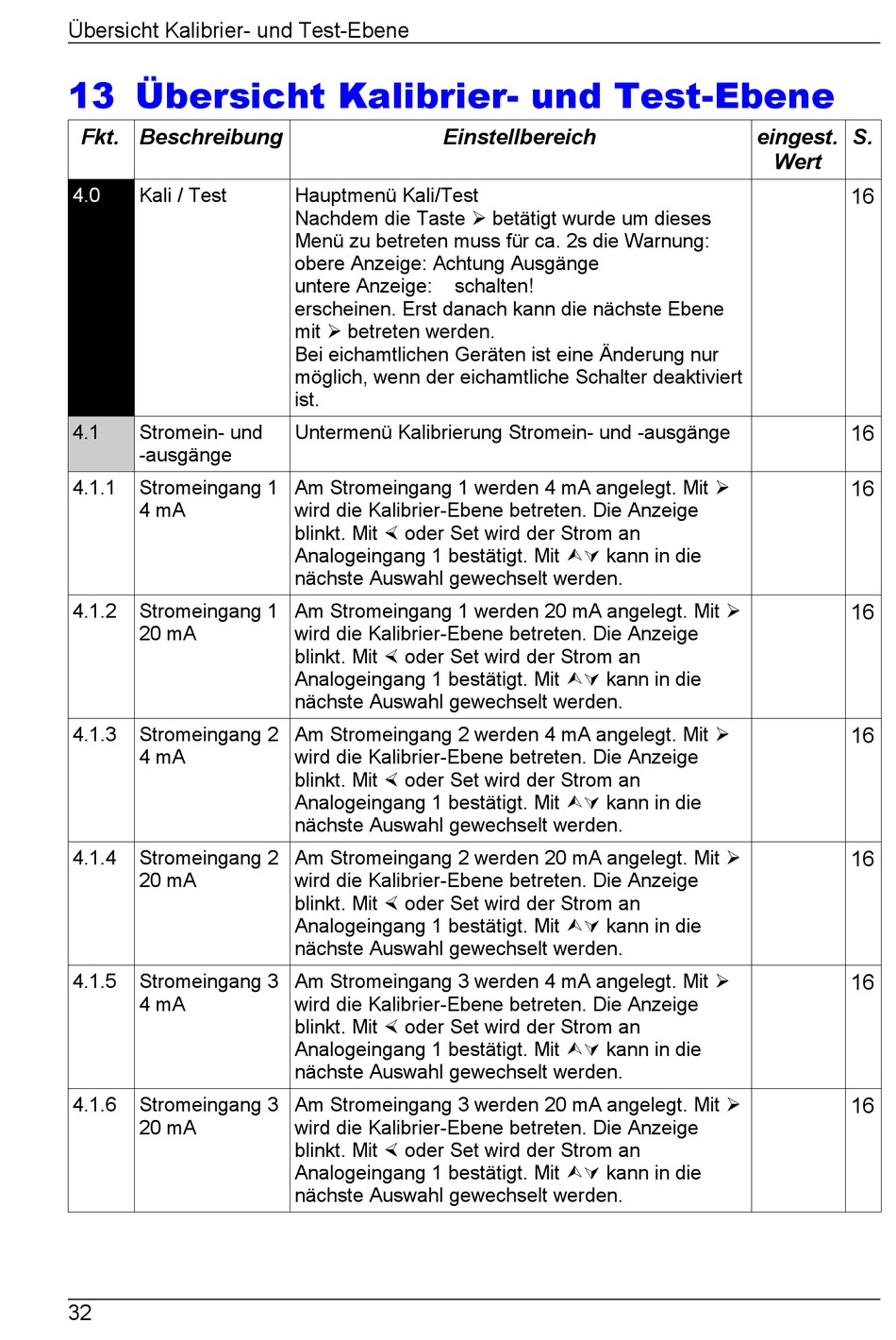

13 Übersicht Kalibrier- und Test-Ebene
Fkt. Beschreibung
4.0
Kali / Test
4.1
Stromein- und
-ausgänge
4.1.1
Stromeingang 1
4 mA
4.1.2
Stromeingang 1
20 mA
4.1.3
Stromeingang 2
4 mA
4.1.4
Stromeingang 2
20 mA
4.1.5
Stromeingang 3
4 mA
4.1.6
Stromeingang 3
20 mA
32
Einstellbereich
Hauptmenü Kali/Test
Nachdem die Taste betätigt wurde um dieses
Menü zu betreten muss für ca. 2s die Warnung:
obere Anzeige: Achtung Ausgänge
untere Anzeige:
schalten!
erscheinen. Erst danach kann die nächste Ebene
mit betreten werden.
Bei eichamtlichen Geräten ist eine Änderung nur
möglich, wenn der eichamtliche Schalter deaktiviert
ist.
Untermenü Kalibrierung Stromein- und -ausgänge
Am Stromeingang 1 werden 4 mA angelegt. Mit
wird die Kalibrier-Ebene betreten. Die Anzeige
blinkt. Mit oder Set wird der Strom an
Analogeingang 1 bestätigt. Mit kann in die
nächste Auswahl gewechselt werden.
Am Stromeingang 1 werden 20 mA angelegt. Mit
wird die Kalibrier-Ebene betreten. Die Anzeige
blinkt. Mit oder Set wird der Strom an
Analogeingang 1 bestätigt. Mit kann in die
nächste Auswahl gewechselt werden.
Am Stromeingang 2 werden 4 mA angelegt. Mit
wird die Kalibrier-Ebene betreten. Die Anzeige
blinkt. Mit oder Set wird der Strom an
Analogeingang 1 bestätigt. Mit kann in die
nächste Auswahl gewechselt werden.
Am Stromeingang 2 werden 20 mA angelegt. Mit
wird die Kalibrier-Ebene betreten. Die Anzeige
blinkt. Mit oder Set wird der Strom an
Analogeingang 1 bestätigt. Mit kann in die
nächste Auswahl gewechselt werden.
Am Stromeingang 3 werden 4 mA angelegt. Mit
wird die Kalibrier-Ebene betreten. Die Anzeige
blinkt. Mit oder Set wird der Strom an
Analogeingang 1 bestätigt. Mit kann in die
nächste Auswahl gewechselt werden.
Am Stromeingang 3 werden 20 mA angelegt. Mit
wird die Kalibrier-Ebene betreten. Die Anzeige
blinkt. Mit oder Set wird der Strom an
Analogeingang 1 bestätigt. Mit kann in die
nächste Auswahl gewechselt werden.
eingest.
S.
Wert
16
16
16
16
16
16
16
16
