Eingeben einer Kennlinie

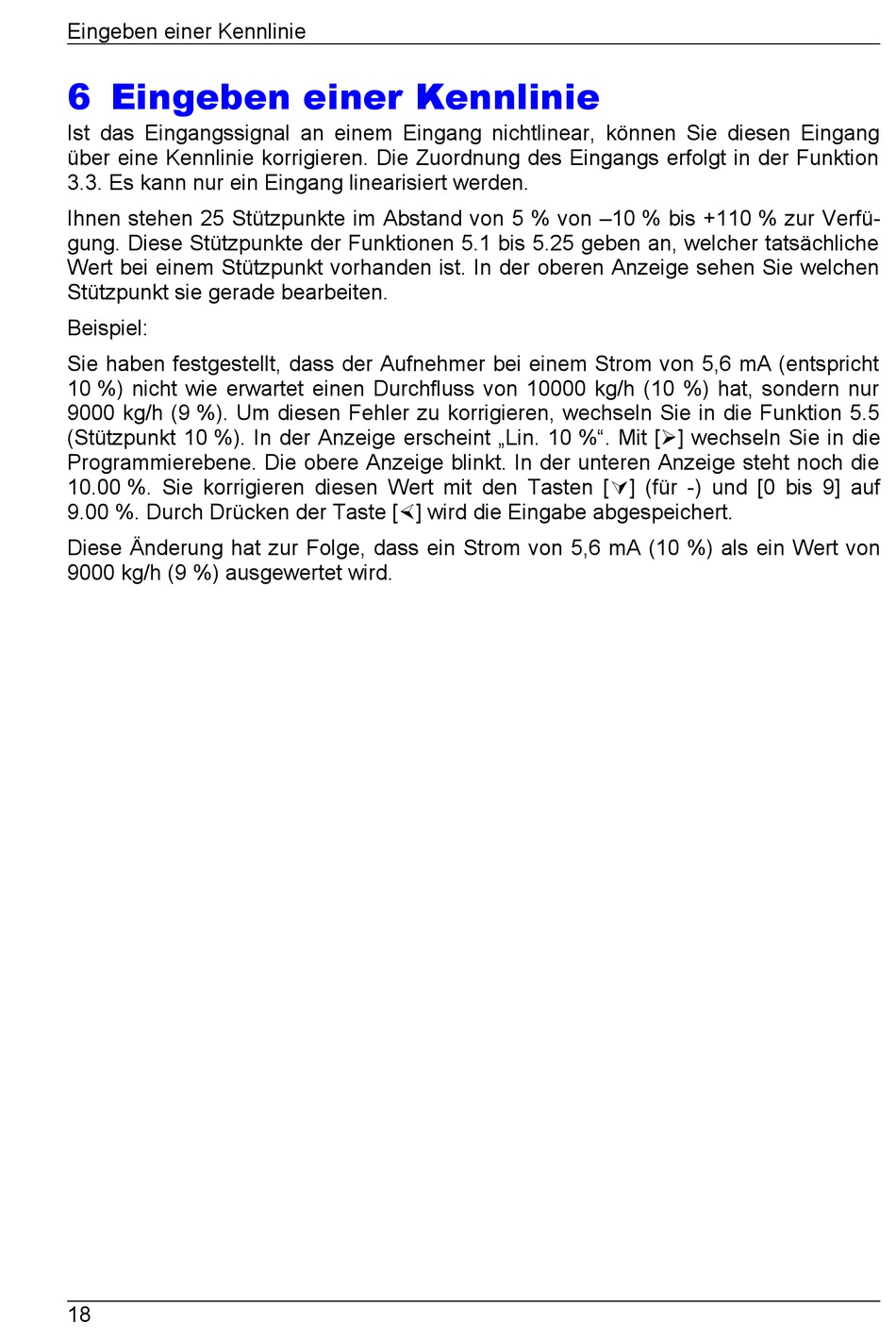

6 Eingeben einer Kennlinie
Ist das Eingangssignal an einem Eingang nichtlinear, können Sie diesen Eingang
über eine Kennlinie korrigieren. Die Zuordnung des Eingangs erfolgt in der Funktion
3.3. Es kann nur ein Eingang linearisiert werden.
Ihnen stehen 25 Stützpunkte im Abstand von 5 % von –10 % bis +110 % zur Verfü-
gung. Diese Stützpunkte der Funktionen 5.1 bis 5.25 geben an, welcher tatsächliche
Wert bei einem Stützpunkt vorhanden ist. In der oberen Anzeige sehen Sie welchen
Stützpunkt sie gerade bearbeiten.
Beispiel:
Sie haben festgestellt, dass der Aufnehmer bei einem Strom von 5,6 mA (entspricht
10 %) nicht wie erwartet einen Durchfluss von 10000 kg/h (10 %) hat, sondern nur
9000 kg/h (9 %). Um diesen Fehler zu korrigieren, wechseln Sie in die Funktion 5.5
(Stützpunkt 10 %). In der Anzeige erscheint „Lin. 10 %". Mit [] wechseln Sie in die
Programmierebene. Die obere Anzeige blinkt. In der unteren Anzeige steht noch die
10.00 %. Sie korrigieren diesen Wert mit den Tasten [] (für -) und [0 bis 9] auf
9.00 %. Durch Drücken der Taste [] wird die Eingabe abgespeichert.
Diese Änderung hat zur Folge, dass ein Strom von 5,6 mA (10 %) als ein Wert von
9000 kg/h (9 %) ausgewertet wird.
18
