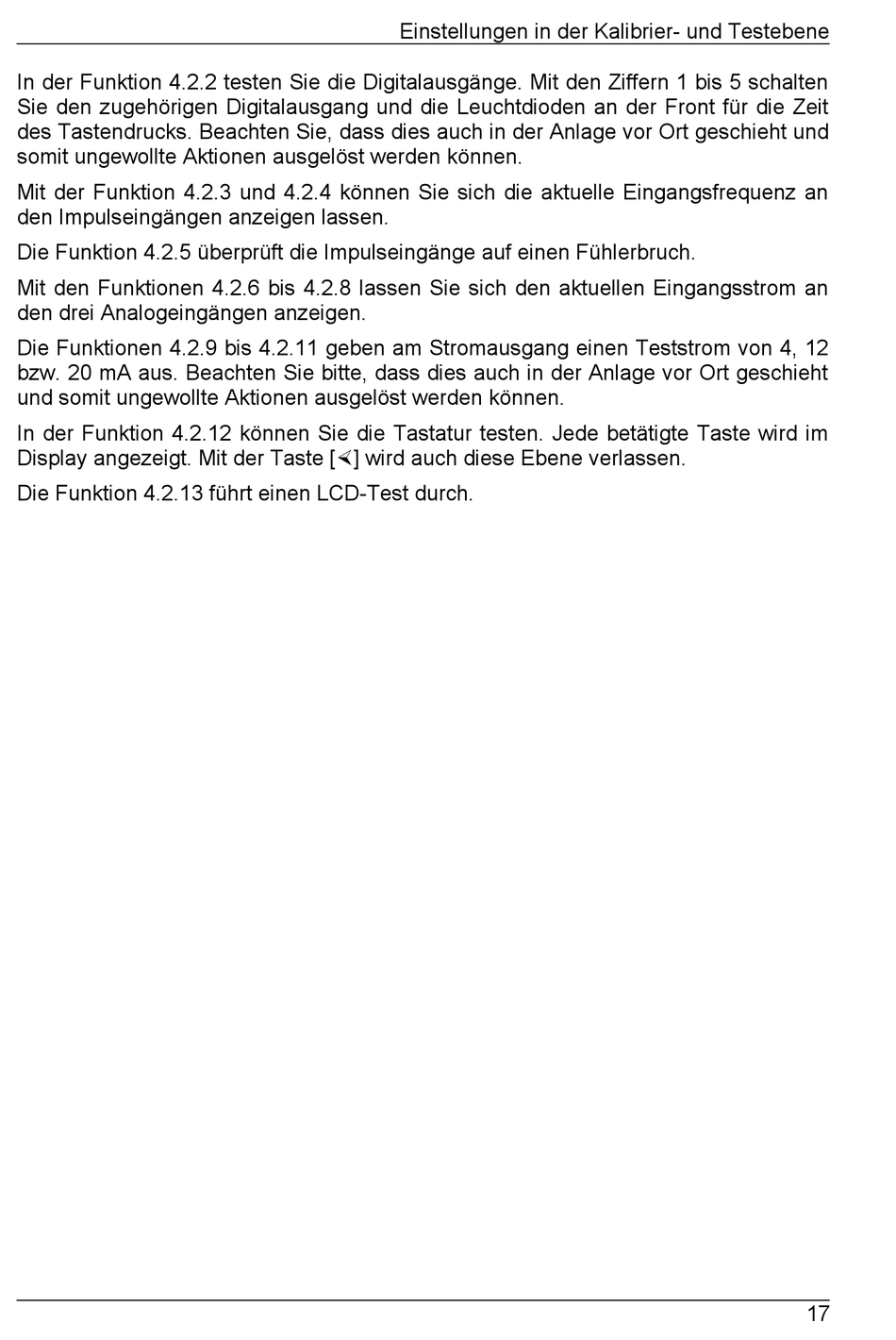

Einstellungen in der Kalibrier- und Testebene
In der Funktion 4.2.2 testen Sie die Digitalausgänge. Mit den Ziffern 1 bis 5 schalten
Sie den zugehörigen Digitalausgang und die Leuchtdioden an der Front für die Zeit
des Tastendrucks. Beachten Sie, dass dies auch in der Anlage vor Ort geschieht und
somit ungewollte Aktionen ausgelöst werden können.
Mit der Funktion 4.2.3 und 4.2.4 können Sie sich die aktuelle Eingangsfrequenz an
den Impulseingängen anzeigen lassen.
Die Funktion 4.2.5 überprüft die Impulseingänge auf einen Fühlerbruch.
Mit den Funktionen 4.2.6 bis 4.2.8 lassen Sie sich den aktuellen Eingangsstrom an
den drei Analogeingängen anzeigen.
Die Funktionen 4.2.9 bis 4.2.11 geben am Stromausgang einen Teststrom von 4, 12
bzw. 20 mA aus. Beachten Sie bitte, dass dies auch in der Anlage vor Ort geschieht
und somit ungewollte Aktionen ausgelöst werden können.
In der Funktion 4.2.12 können Sie die Tastatur testen. Jede betätigte Taste wird im
Display angezeigt. Mit der Taste [] wird auch diese Ebene verlassen.
Die Funktion 4.2.13 führt einen LCD-Test durch.
17
