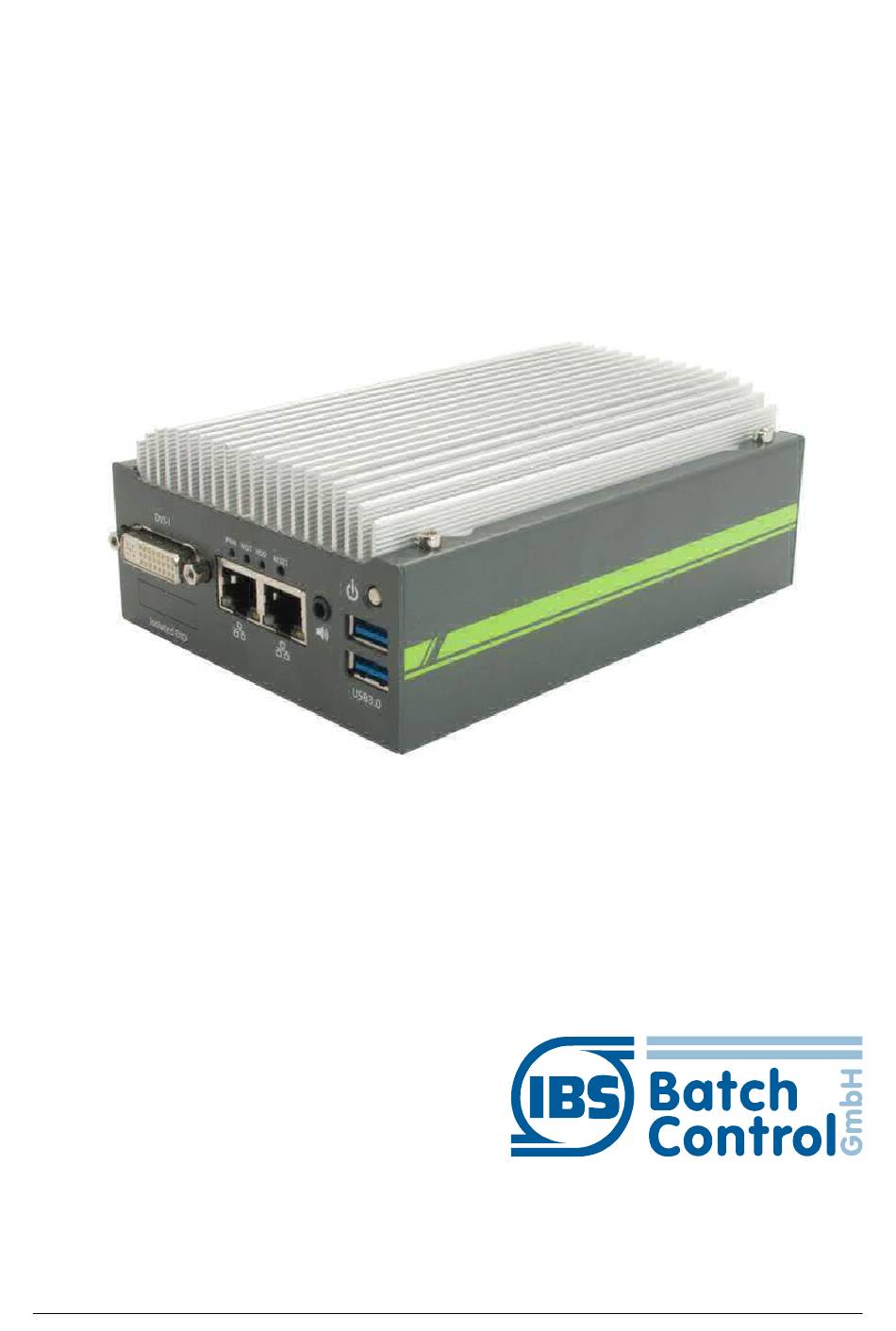

Drucker-Kommunikationskontroller mit Messwertspeicher
Montageanleitung
nur gültig in Verbindung mit der Bedienungsanleitung
Version 15.4
IBS BatchControl GmbH
Im Sträßchen 2-4
53925 Kall
Germany
IG_PCC400-C_154_DE
Printer Communication Controller
PCC 400-C
PCC 400-Batching Master
oder PCC 400-Pipeline Master
Tel.:
+49 2241 9199801
Fax.: +49 2241 9199871
www.ibs-batchcontrol.com
21.02.2018
Werbung
Verwandte Anleitungen für IBS BatchControl PCC 400-C
Inhaltszusammenfassung für IBS BatchControl PCC 400-C
- Seite 1 Drucker-Kommunikationskontroller mit Messwertspeicher Printer Communication Controller PCC 400-C Montageanleitung nur gültig in Verbindung mit der Bedienungsanleitung PCC 400-Batching Master oder PCC 400-Pipeline Master Version 15.4 IBS BatchControl GmbH Im Sträßchen 2-4 Tel.: +49 2241 9199801 53925 Kall Fax.: +49 2241 9199871 Germany www.ibs-batchcontrol.com...
- Seite 2 • eingewiesen und autorisiert Anweisungen in dieser Anleitung befolgen • Gültigkeit der Montageanleitung Die vorliegende Montageanleitung gilt für alle PCC 400-C nur in Ver- ● bindung mit der entsprechenden Bedienungsanleitung PCC 400 Batching Master bzw. PCC 400 Pipeline Master. Die Software wird in einer gesonderten Bedienungsanleitung für ●...
- Seite 3 Alle Rechte vorbehalten. Jegliche Vervielfältigung dieser Dokumentation, gleich nach welchem Verfahren, ist ohne vorherige schriftliche Genehmi- gung durch die IBS BatchControl GmbH, auch auszugsweise untersagt. Änderungen ohne vorherige Ankündigung bleiben vorbehalten. Copyright 2018 by IBS BatchControl GmbH ● Im Sträßchen 2-4 ● 53925 Kall (Deutschland)
- Seite 4 Inhaltsverzeichnis Systembeschreibung................5 Passwort des Systemadministrators..........5 Montage und Installation................6 Ansicht....................6 Schutzart IP20................7 Temperaturbereich und relative Luftfeuchtigkeit......7 Gehäuseabmessungen..............7 Montagehinweise................9 Blockschaltbild der eichamtlichen Messanlagen......10 Monitor-Anschluss.................11 Tastatur- und Maus-Anschluss............11 LAN-Anschlüsse................11 2.10 Spannungsanschluss..............12 2.11 Unterbrechungsfreie Spannungsversorgung.........12 2.12 Dongle zur eichamtlichen Versiegelung........13 2.13 Serielle Schnittstellen (COM)............13 2.14 ON/OFF-Taster................14 2.15 Betriebs-Anzeige................14 2.16 Anschluss für eichamtlich zugelassene Drucker......14...
- Seite 5 Systembeschreibung Systembeschreibung Der PCC 400 ist ein PC dessen Software automatisch nach dem Einschal- ten startet. Diese ist auf Batching Master oder Pipeline Master angepasst und dient zum Ausdruck und Speichern von Dosierdaten bzw. Zählerstän- den. Verschiedene Gehäusevarianten stehen zur Verfügung (z. B. Mini-PC, Standard-PC-Gehäuse, 19“…).
- Seite 6 Montage und Installation Montage und Installation Dieses Kapitel muss bei der Montage und Installation beachtet werden. 2.1 Ansicht...
- Seite 7 Montage und Installation 2.2 Schutzart IP20 Der PCC 400 entspricht der Schutzart IP20. 2.3 Temperaturbereich und relative Luftfeuchtigkeit Der PCC 400 darf im Bereich von -30° C bis +70° C mit SSD und von -10° C bis +60° C mit HDD betrieben werden. Die relative Luftfeuchtigkeit darf zwischen 10 % und 90 % betragen.
- Seite 8 Montage und Installation Entweder hängen Sie de PCC an zwei Schrauben oder befestigen eine Montageplatte mit zwei M4-Schrauben.
- Seite 9 Montage und Installation Der PCC kann mit dem lieferbaren Zubehör auch auf DIN-Schienen befes- tigt werden. 2.5 Montagehinweise Es dürfen nur abgeschirmte Kabel verwendet werden. Der Schirm ist am Einbauort großflächig mit einem Schirm-Klemmbügel anzuschließen. Die Steckergehäuse sind am PCC 400 fest anzuschrauben.
- Seite 10 Montage und Installation 2.6 Blockschaltbild der eichamtlichen Messanlagen...
- Seite 11 Montage und Installation 2.7 Monitor-Anschluss Schließen Sie den Monitor mit einer Auflösung von mindestens 1280x1024 Pixel an die DVI-I-Buchse an. Wenn Sie einen VGA-Anschluß am Monitor besitzen, verwenden Sie einen Adapter. 2.8 Tastatur- und Maus-Anschluss Eine Standard-Tastatur und eine Maus werden an die USB-Anschlüsse an- geschlossen.
- Seite 12 Montage und Installation 2.10 Spannungsanschluss Der PCC wird mit einer Spannung von 8 bis 35VDC betrieben. Stellen Sie sicher dass 35V nicht überschritten werden, da das System sonst zerstört wird. Die typische Leistungsaufnahme beträgt 7,68W (0,32A@24V). Die Leis- tungsaufnahme bei Volllast beträgt 13,44W (0,56A@24V). Bitte sorgen Sie dafür, dass die Versorgung nicht ausgeschaltet wird bevor der PCC 400 heruntergefahren ist.
- Seite 13 Montage und Installation Klemme Beschreibung X1.1 Versorgungsspannung + 24V DC (22-29V) X1.2 Versorgungsspannung - 0V X1.3 Versorgungsspannung PCC V+ Spannungsausgang + X1.5 Intern mit Klemme X1.3 verbunden X1.4 Versorgungsspannung PCC V- Spannungsausgang - X1.6 Intern mit Klemme X1.4 verbunden USB-Kabel an beliebigen USB-Anschluss der PCC 2.12 Dongle zur eichamtlichen Versiegelung Nach der Konfiguration wird der Dongle in die Schnittstelle COM2 eingesteckt.
- Seite 14 Montage und Installation 2.14 ON/OFF-Taster Mit dem Taster wird der PCC 400 eingeschaltet. Schalten Sie den PCC erst ein, wenn alle Anschlüsse eingesteckt und festgeschraubt sind. Durch kurzes Betätigen kann der PCC 400 ausgeschaltet werden. Schalten Sie den PCC 400 unbedingt mit der ON/OFF-Taste oder über die Bedienoberfläche aus und warten Sie bis die HDD- und PWR-LED nicht mehr leuchten bevor Sie ihn von der Spannungs- versorgung trennen.
- Seite 15 Montage und Installation Der Drucker an der COM3 benötigt folgende Einstellungen: Serial Data: 8 bit Protocol: Ready/Busy Parity check: Parity selection: EVEN DSR Signal: VALID DTR Signal: Ready On Power Up Baud rate: 9600 BPS (Grundeinstellung) 2.17 Anschluss für Batching Master / Pipeline Master Die Batching Master / Pipeline Master werden an COM1 (optional COM3, COM4 oder an eine USB-Schnittstelle) angeschlossen.
- Seite 16 Konformitätserklärung Konformitätserklärung...
