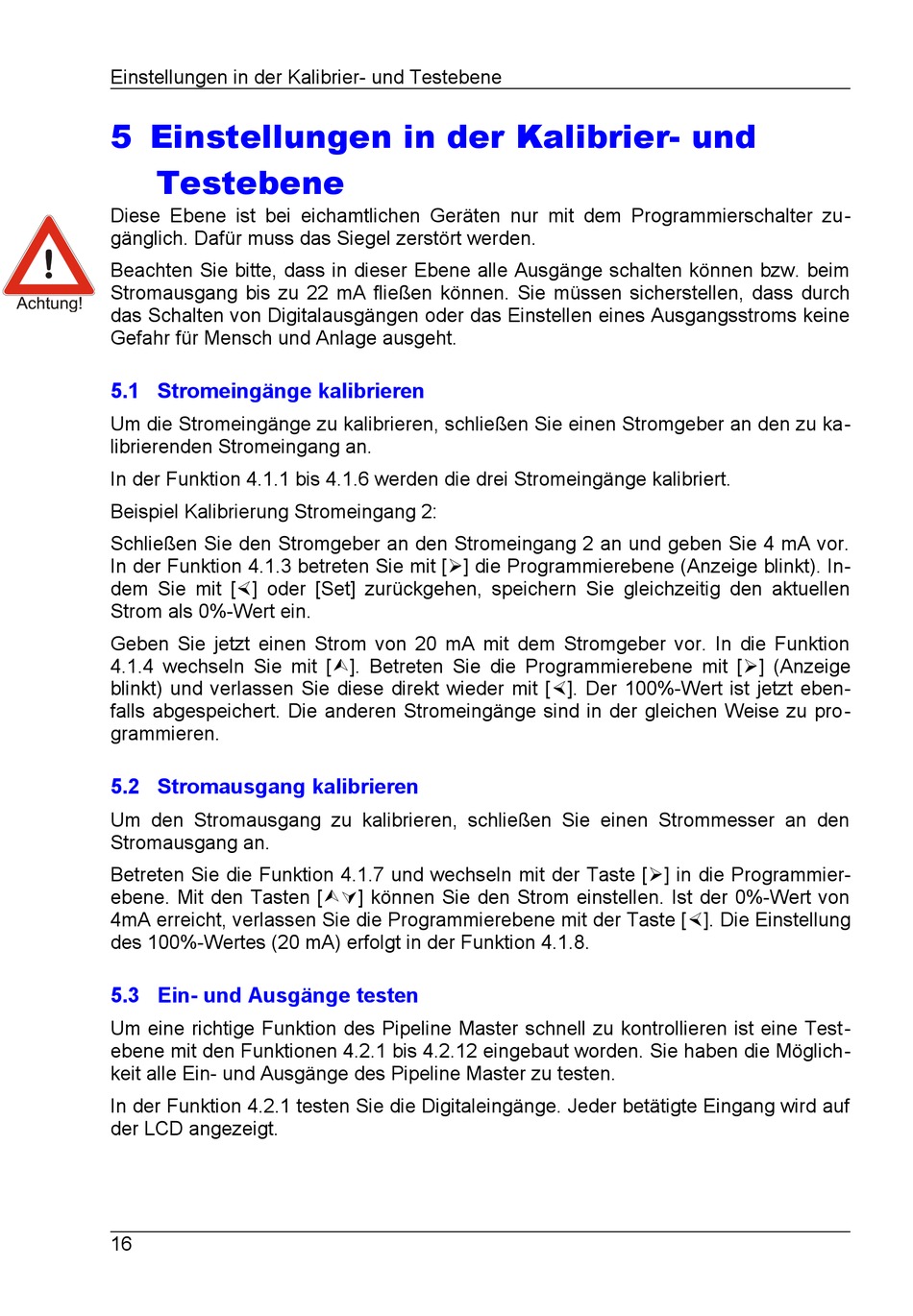

Einstellungen in der Kalibrier- und Testebene
5 Einstellungen in der Kalibrier- und
Testebene
Diese Ebene ist bei eichamtlichen Geräten nur mit dem Programmierschalter zu-
gänglich. Dafür muss das Siegel zerstört werden.
Beachten Sie bitte, dass in dieser Ebene alle Ausgänge schalten können bzw. beim
Stromausgang bis zu 22 mA fließen können. Sie müssen sicherstellen, dass durch
das Schalten von Digitalausgängen oder das Einstellen eines Ausgangsstroms keine
Gefahr für Mensch und Anlage ausgeht.
5.1 Stromeingänge kalibrieren
Um die Stromeingänge zu kalibrieren, schließen Sie einen Stromgeber an den zu ka-
librierenden Stromeingang an.
In der Funktion 4.1.1 bis 4.1.6 werden die drei Stromeingänge kalibriert.
Beispiel Kalibrierung Stromeingang 2:
Schließen Sie den Stromgeber an den Stromeingang 2 an und geben Sie 4 mA vor.
In der Funktion 4.1.3 betreten Sie mit [] die Programmierebene (Anzeige blinkt). In-
dem Sie mit [] oder [Set] zurückgehen, speichern Sie gleichzeitig den aktuellen
Strom als 0%-Wert ein.
Geben Sie jetzt einen Strom von 20 mA mit dem Stromgeber vor. In die Funktion
4.1.4 wechseln Sie mit []. Betreten Sie die Programmierebene mit [] (Anzeige
blinkt) und verlassen Sie diese direkt wieder mit []. Der 100%-Wert ist jetzt eben-
falls abgespeichert. Die anderen Stromeingänge sind in der gleichen Weise zu pro-
grammieren.
5.2 Stromausgang kalibrieren
Um den Stromausgang zu kalibrieren, schließen Sie einen Strommesser an den
Stromausgang an.
Betreten Sie die Funktion 4.1.7 und wechseln mit der Taste [] in die Programmier-
ebene. Mit den Tasten [] können Sie den Strom einstellen. Ist der 0%-Wert von
4mA erreicht, verlassen Sie die Programmierebene mit der Taste []. Die Einstellung
des 100%-Wertes (20 mA) erfolgt in der Funktion 4.1.8.
5.3 Ein- und Ausgänge testen
Um eine richtige Funktion des Pipeline Master schnell zu kontrollieren ist eine Test-
ebene mit den Funktionen 4.2.1 bis 4.2.12 eingebaut worden. Sie haben die Möglich-
keit alle Ein- und Ausgänge des Pipeline Master zu testen.
In der Funktion 4.2.1 testen Sie die Digitaleingänge. Jeder betätigte Eingang wird auf
der LCD angezeigt.
16
