INSTALLATION
Foco Myst One
Foco One Myst 800 - Cassette 500 Retail
Foco One Myst 800 - Cassette 500 Projects
Foco One Myst 1000 - Cassette 500 Retail
Foco One Myst 1000 - Cassette 500 Projects
Foco One Myst 1200 - Cassette 1000 Retail
Foco One Myst 1200 - Cassette 1000 Projects

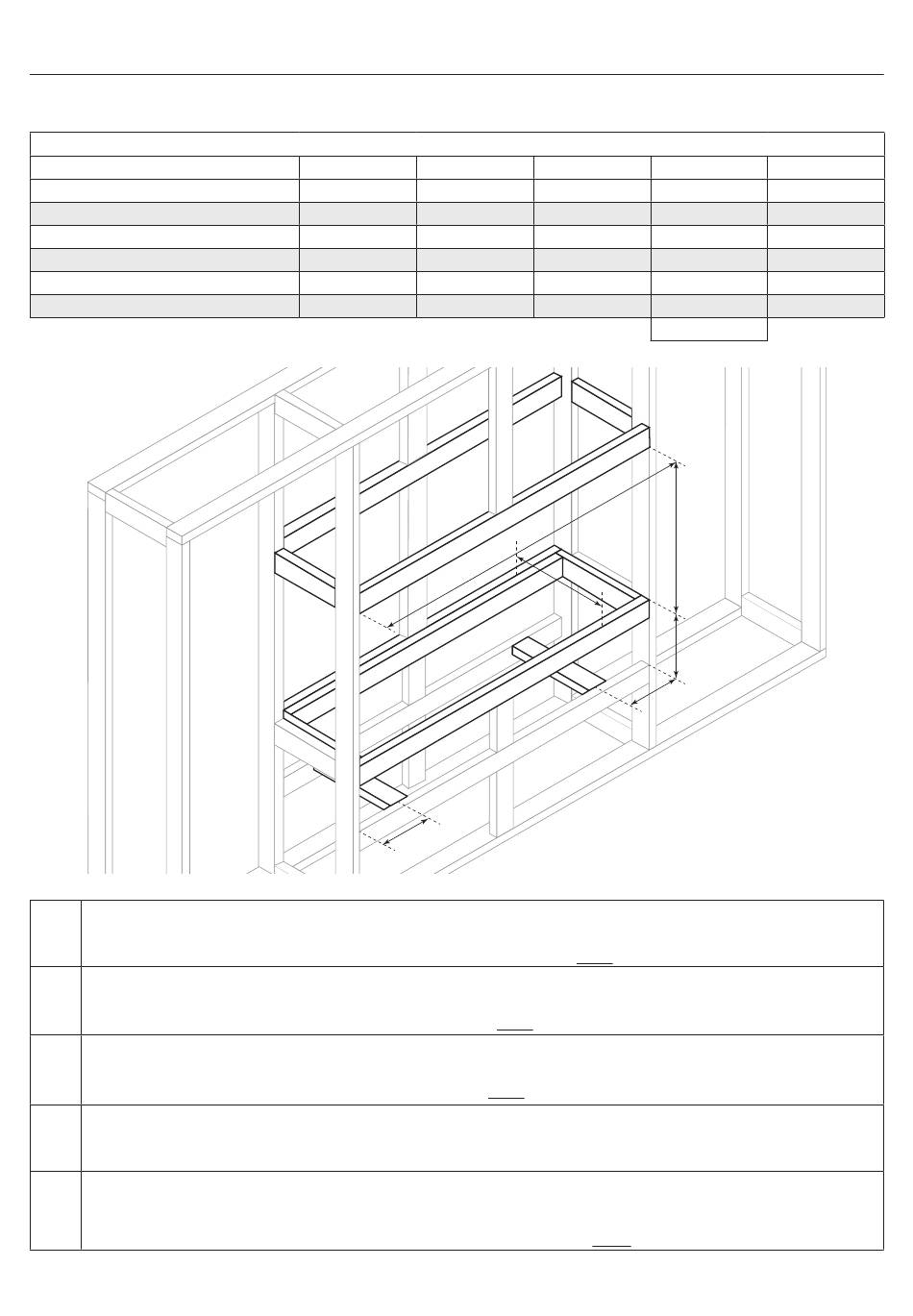

Construct the wall frame according to the sizes in the table WALL FRAMING MEASUREMENTS above. Pay extra attention to W1 and H1, since these will create the
foundation for which the the Opti-myst Cassette must stand on. For the Opti-myst Cassette to function optimally free airflow around the unit is requiered.
EN
*Recommended: If you want the wall to have a flush finish around the Foco Myst frame, the thickness of the wall cladder must be subtracted from the
measure D. Eg. if the wall cladder is 15mm thick, the measure D should be minimum "415mm - 15mm = 400mm"
Konstruer væggen i henhold til målene der er vist i "WALL FRAMING MEASUREMENTS" herover. Vær ekstra opmærksom på målene W1 og H1, da de vil skabe et funda-
ment som Opti-myst Casstten skal stå på. For at Opti-myst Cassetten kan fungere optimal skal der være fri luftstrøm omkring enheden.
DA
*Anbefalet: Hvis man ønsker, at væggen skal have en hel plan finish omkring Foco Myst rammen, skal tykkelsen på vægbeklædningen trækkes fra værdien D. F.eks hvis
vægbeklædningens tykkelse er 15mm, skal D målet være minimum "415mm - 15mm = 400mm"
Bygg veggen i henhold til målene som er vist i 'WALL FRAMING MEASUREMENTS' ovenfor. Vær spesielt oppmerksom på målene W1 og H1, da de vil danne grunnlaget
som Opti-myst Cassette skal stå på. For at Opti-myst Cassette skal fungere optimalt, må det være fri luftstrøm rundt enheten.
NO
*Anbefalt: Hvis du ønsker at veggen skal ha en jevn finish rundt Foco Myst rammen, må tykkelsen på veggkledningen trekkes fra verdien D. For eksempel, hvis
veggkledningens tykkelse er 15 mm, må D-målet være minimum '415 mm - 15 mm = 400mm'.
Bygg väggen enligt de dimensioner som anges i "WALL FRAMING MEASUREMENTS" ovan. Var särskilt uppmärksam på måtten W1 och H1, eftersom de kommer att
utgöra en bas för Opti-myst Cassette. För att Opti-myst Cassette ska fungera optimalt måste det finnas fri luftcirkulation runt enheten.
SE
*Rekommendation: Om du vill ha en jämn finish runt Foco Myst-ramen på väggen, dra av tjockleken på väggpanelen från värdet D. Till exempel, om tjockleken på vägg-
panelen är 15 mm, bör D-måttet vara minst "415 mm - 15 mm = 400 mm".
Konstruieren Sie den Wandrahmen gemäß den Maßen in der Tabelle „WALL FRAMING MEASUREMENTS" oben. Achten Sie besonders auf die Maße W1 und H1, da diese
ein Fundament bilden, auf dem die Wasserdampf Cassette stehen muss. Damit die Wasserdampf Cassette optimal funktioniert, muss eine freie Luftzirkulation um das
Gerät herum gewährleistet sein.
DE
*Empfohlen: Wenn Sie möchten, dass die Wand bündig mit dem Foco Myst-Rahmen abschließt, muss die Dicke der Wandverkleidung vom Maß D abgezogen werden.
Wenn die Wandverkleidung beispielsweise 15 mm dick ist, sollte das Maß D mindestens „415 mm - 15 mm = 400 mm" betragen.
Wall Framing Measurements
W (mm)
H (mm)
830
500
830
500
1030
500
1030
500
1230
500
1230
500
W
W1
www.cachfires.com
D (mm)
H1 (mm)
415*
180 - 210
415*
225 -260
415*
180 - 210
415*
225 -260
415*
180 - 210
415*
225 -260
Min - Max
H
D
H1
W1
W1 (mm)
222
222
335
335
166
166
