Umbau
Endkontrolle
3.3.2

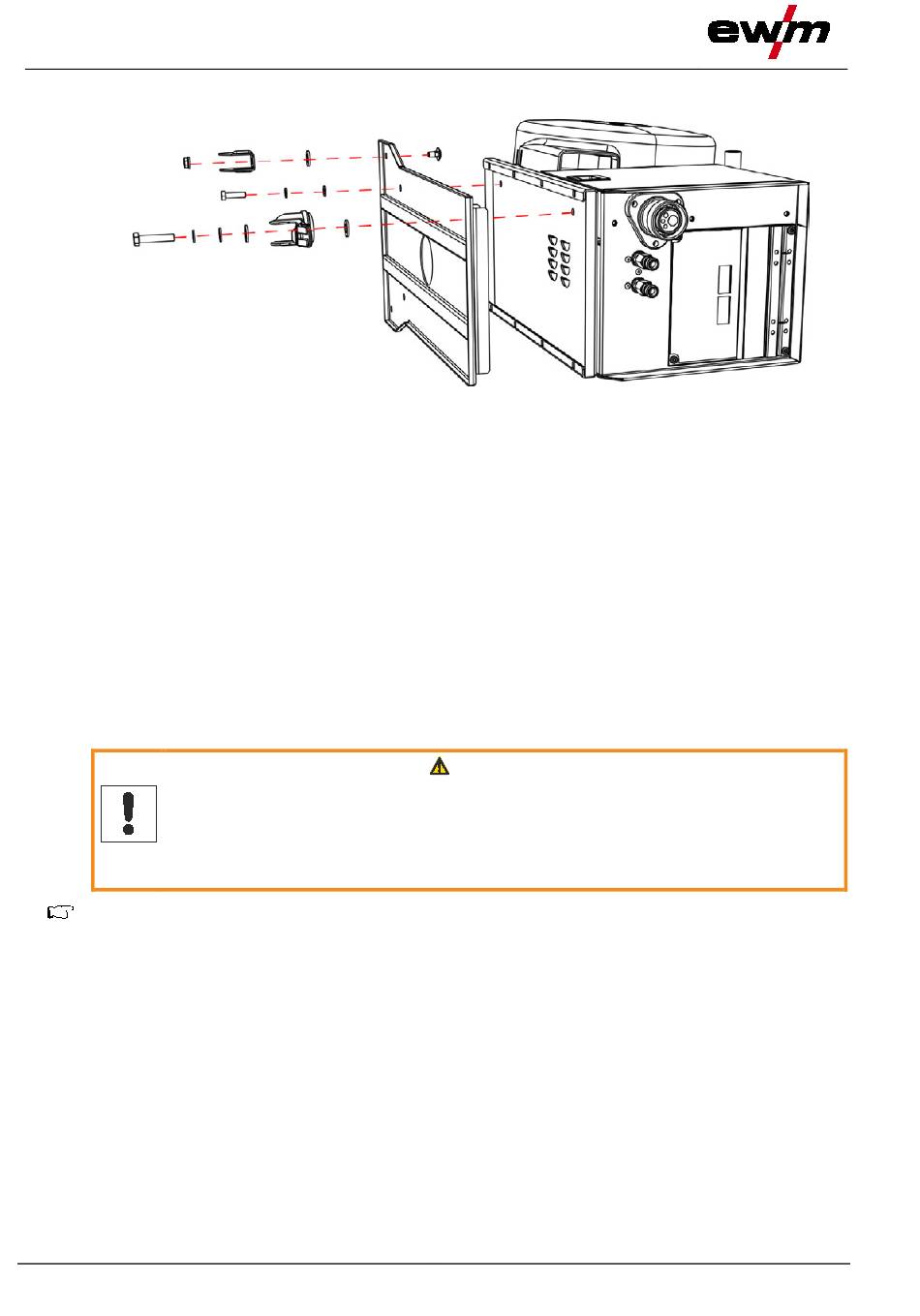

Radmontagesatz montieren
•
Räder von Bock- und Lenkrolle abschrauben.
•
Jeweils einen Federring M8, eine Unterlegscheibe M8 und eine Unterlegscheibe M10 auf die
Sechskantschrauben M8 x 40 stecken.
•
Sechskantschrauben M8 x 40 in Lenkrollenaufnahmen stecken.
•
Jeweils eine Unterlegscheibe M10 auf die Sechskantschrauben M8 x 40 stecken.
•
Montageblech mit den Sechskantschrauben am Drahtvorschubgerät anschrauben.
•
Jeweils einen Federring M8 und eine Unterlegscheibe M8 auf die Sechskantschrauben M8 x 30
stecken.
•
Montageblech mit den Sechskantschrauben am Drahtvorschubgerät anschrauben.
•
Flachrundschrauben M8 x 16 von oben durch das Montageblech stecken.
•
Jeweils eine Unterlegscheibe M12 auf die Flachrundschrauben stecken.
•
Bockrollenaufnahmen jeweils mit einer Sechskantmutter M8 an die Flachrundschrauben schrauben.
•
Räder an Bock- und Lenkrolle anschrauben.
3.4
Endkontrolle
Gefahren durch nicht durchgeführte Endkontrolle!
Von nicht korrekt befestigten und sich lösenden Teilen können Gefahren ausgehen.
•
Alle mechanischen Verbindungen auf korrekte Installation prüfen!
•
Endkontrolle durchführen!
•
Funktionstest durchführen!
Diese Anleitung den Geräteunterlagen beilegen!
Bei Ersatzteilbestellung unbedingt Artikelnummer und Seriennummer des Gerätes angeben!
6
Abbildung 3-3
WARNUNG
099-008151-EW500
22.06.2017
