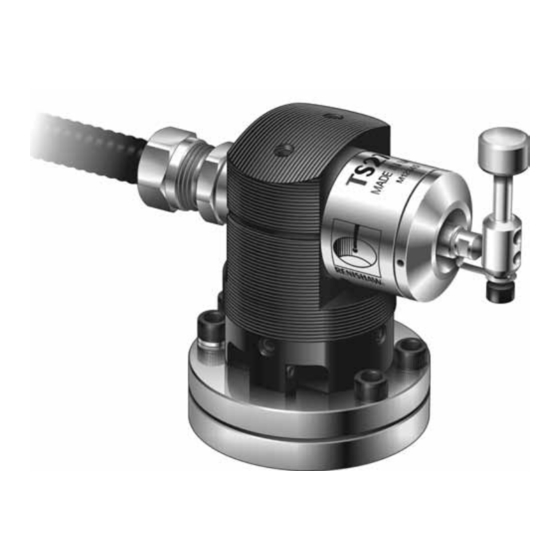

Renishaw TS27R Installationshandbuch
Messtaster zur werkzeugmessung
Vorschau ausblenden
Andere Handbücher für TS27R:
- Installationshandbuch und benutzerhandbuch (28 Seiten) ,
- Installations- und benutzerhandbuch (76 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Renishaw TS27R
Inhaltszusammenfassung für Renishaw TS27R
- Seite 1 Installationshandbuch TS27R Messtaster zur Werkzeugmessung www.renishaw.com/ts27r #renishaw...
- Seite 2 Für Complianceinformationen zu diesem Produkt scannen Sie bitte den QR-Code oder besuchen Sie www.renishaw.com/mtpdoc...
- Seite 3 Empfohlenes Verdrahtungsschema TS27R mit HSI Interface ........3-5...
- Seite 4 Teileliste ................5-1 TS27R Messtaster zur Werkzeugmessung...
- Seite 5 Bevor Sie beginnen Gewährleistung Sofern nicht zwischen Ihnen und Renishaw etwas im Rahmen eines separaten schriftlichen Vereinbarung vereinbart und unterzeichnet wurde, werden die Ausrüstung und/oder Software gemäß den allgemeinen Geschäftsbedingungen von Renishaw verkauft, die Sie zusammen mit dieser Ausrüstung und/oder Software erhalten oder auf Anfrage bei Ihrer lokalen Renishaw Niederlassung erhältlich sind.
- Seite 6 Beim Arbeiten an Werkzeugmaschinen wird ein Augenschutz empfohlen. Beachten Sie auch die Bedienungsanleitung des Maschinenherstellers. Das TS27R System darf nur von einer Fachkraft unter Beachtung der einschlägigen Sicherheitsvorkehrungen installiert werden. Vor Arbeitsbeginn ist sicherzustellen, dass sich die Werkzeugmaschine in einem sicheren, spannungslosen Zustand befindet und die Spannungsversorgung zum HSI-C / HSI / MI 8-4 getrennt ist.
- Seite 7 6. Befestigungsschrauben der Fußplatte Einführung Der Messtaster TS27R wird zur Werkzeugeinstellung in CNC-Bearbeitungszentren verwendet. Für die Längenmessung und Bruchkontrolle fährt das Werkzeug den Taster in der Z-Achse an. Für Werkzeugradiuskorrekturen können rotierende Werkzeuge in der X- und Y-Achse eingestellt werden.
- Seite 8 Zweites Antasten – Maschinenvorschub Drehzahl 800 U/min, Vorschub 4 mm/min. Softwareroutinen Renishaw bietet Softwareroutinen zur Werkzeugmessung für unterschiedliche Maschinensteuerungen an. Sie sind im Datenblatt Messsoftware für Werkzeugmaschinen – Programme und Funktionen (Renishaw Art. Nr. H-2000-2299) beschrieben. TS27R Messtaster zur Werkzeugmessung: Produktgrundlagen...
- Seite 9 Variablen einschließlich der Messgeschwindigkeit und Maschinenverzögerung ab. Die Antastkraft wird mit einem 50-mm-Taster gemessen. Dies sind die Werkseinstellungen. Eine manuelle Einstellung ist nicht möglich. HINWEIS: Empfehlungen zu Tastern finden Sie in der Broschüre Taster und Zubehör (Renishaw Art. Nr. H-1000-3202). www.renishaw.com/ts27r...
- Seite 10 Leere Seite. TS27R Messtaster zur Werkzeugmessung: Produktgrundlagen...
- Seite 11 Den Sockel mit dem Messtaster an der Fußplatte anschrauben. Beide Schrauben H fest anziehen. Beide Justierschrauben L1 und L2 nur lose einschrauben (Justierung muss noch erfolgen). Für weitere Informationen siehe Seite 3-10, “Tasterausrichtung“. Taster montieren. Für weitere Informationen siehe Seite 3-8, “Montage von Taster und Sicherungsband“ und Seite 3-9, “Sollbruchstück“. www.renishaw.com/ts27r...
- Seite 12 Spannstifte Die T-Nuten-Befestigung als Standardbefestigung genügt den normalen Anforderungen. Wenn der TS27R jedoch öfter gelöst und wieder montiert werden soll, ist es günstiger, die beiden Spannstifte (im Messtaster-Kit enthalten) zu benutzen. Zum Anbringen der Spannstifte sind zwei Löcher passend zu zwei Bohrungen in der Fußplatte des Messtasters in den Maschinentisch zu bohren.
- Seite 13 Der Messtasterstatusausgang ist ein potenzialfreies Halbleiterrelais (SSR), das als Schließer (NO) oder Öffner (NC) angeschlossen werden kann. Maximaler Strom 50 mA Spitze Maximale Spannung ±50 V Spitze Eine Sperrfunktion sowie die Möglichkeit zum Betrieb einer externen Messtasterstatus-LED sind ebenfalls vorgesehen. www.renishaw.com/ts27r...
- Seite 14 Messsysteme – konfigurierbar (Renishaw Art. Nr. H-6527-8502) zu finden. Messtasterstatus Schließer (NO) Öffner (NC) Messtaster ausgelenkt Geschlossen Offen Messtaster in Ruhestellung Offen Geschlossen HINWEIS: Zur Verbindung des TS27R Messtasters mit dem HSI-C Interface den Anschluss STANDARD PROBE verwenden. TS27R Messtaster zur Werkzeugmessung: Systeminstallation...
- Seite 15 12 V DC bis 30 V DC Bezugsmasse der Steuerung Messtasterstatus *Schließer (NO) **Öffner (NC) Messtaster ausgelenkt Geschlossen Offen Messtaster in Ruhestellung Offen Geschlossen HINWEIS: Zur Verbindung des TS27R Messtasters mit dem HSI Interface den Anschluss STANDARD PROBE verwenden. www.renishaw.com/ts27r...
- Seite 16 +V DC A9 Eingangswiderstände gemeinsam versorgung zum 0 V DC Interface B1 +V DC Spannungsversorgung B2 0 V DC Gelb/grün B3 Schirm Gelb/grün Schutzerdung der Steuerung** Auch als „PE-Sternpunkt“ oder „Erdungsplatte“ bezeichnet Bezugsmasse der Steuerung TS27R Messtaster zur Werkzeugmessung: Systeminstallation...
- Seite 17 Empfohlenes Verdrahtungsschema TS27R mit MI 8-4 Interface Werkzeugmaschine Schirm A1 TS27R Werkzeugmesstaster Blau Messtaster + A2 Messtastereingang TS27R Messtaster Messtaster − A3 Informationen zu diesen Anschlüssen sind im Installations- 100-nF- und Benutzerhandbuch MI 8-4 Kondensator* Interfaceeinheit (Renishaw Art. Nr. H-2000-5393) zu finden.
- Seite 18 Das Sicherungsband verbindet den Messtaster mit dem Taster; dies verhindert den Verlust des Tasters, falls das Sollbruchstück bricht. Ein neues Sicherungsband muss passend zur Schraube C gebogen werden. Für weitere Informationen siehe Seite 3-9, “Sollbruchstück“. TS27R Messtaster zur Werkzeugmessung: Systeminstallation...
- Seite 19 Die beschädigten Teile entfernen und das neue Sollbruchstück in der oben gezeigten Reihenfolge montieren. HINWEIS: Frühere Versionen des TS27R besitzen ein anderes Sollbruchstück und Gewindestifte mit Ringschneide. Nur Teile benutzen, die mit diesem Messtaster oder mit dem Sollbruch-Kit geliefert werden.
- Seite 20 Tasterausrichtung verändert. Sobald die Einstellung stimmt, beide Schrauben L1 und L2 anziehen. Die seitliche Ausrichtung erfolgt durch abwechselnde Einstellung der Gewindestifte L3 und L4. Dadurch wird das Messtastermodul gedreht und die Tasterausrichtung verändert. Sobald die Einstellung stimmt, beide Schrauben L3 und L4 anziehen. 3-10 TS27R Messtaster zur Werkzeugmessung: Systeminstallation...
- Seite 21 Zur Feineinstellung werden die vier Gewindestifte R1 gelöst und abwechselnd die beiden Rotationseinstellschrauben R2 und R3 am Messtaster verstellt, bis die notwendige Parallelität der Tastplatte zu den Achsen erreicht ist. Anschließend die Gewindestifte R1, R2 und R3 wieder anziehen. VORSICHTSHINWEIS: Alle Schrauben müssen nach der Einstellung fest angezogen sein. www.renishaw.com/ts27r 3-11...
- Seite 22 Leere Seite. 3-12 TS27R Messtaster zur Werkzeugmessung: Systeminstallation...
- Seite 23 Service Die hier beschriebenen Wartungsarbeiten können vom Anwender selbst durchgeführt werden. Eine Demontage und Reparatur ist sehr aufwendig und muss von einem autorisierten Renishaw- Servicecenter durchgeführt werden. Teile, die während der Garantiezeit repariert, überholt oder überprüft werden müssen, sind an den Lieferanten zurückzusenden.
- Seite 24 Feder und metallische Dichtungsscheibe wieder montieren (die Feder liegt mit dem großen Durchmesser an der metallischen Dichtungsscheibe an). Die restlichen Komponenten montieren. Für weitere Informationen siehe Seite 3-8, “Montage von Taster und Sicherungsband“ und Seite 3-9, “Sollbruchstück“. TS27R Messtaster zur Werkzeugmessung: Service und Wartung...
- Seite 25 TS27R (Scheibe) mit MI 8-4 A-2008-0397 TS27R Halter, Messtastermodul, Sollbruchstück (2 Stk.), Scheibentaster Ø12,7 mm und MI 8-4 Interface. TS27R (quadratisch) mit MI 8-4 A-2008-0396 TS27R Halter, Messtastermodul, Sollbruchstück (2 Stk.), Taster mit quadratischer Tastplatte 19,05 mm und MI 8-4 Interface. TS27R (Scheibe) mit HSI A-2008-0359 TS27R Halter, Messtastermodul, Sollbruchstück...
- Seite 26 Artikelnummer Beschreibung Dokumentation. Veröffentlichungen können von unserer Website unter www.renishaw.com heruntergeladen werden. MI 8-4 H-2000-5393 Installationshandbuch: Benutzerinformation zur Einrichtung des MI 8-4. H-5500-8557 Installationshandbuch: Benutzerinformation zur Einrichtung des HSI. HSI-C H-6527-8502 Installationsanleitung: Benutzerinformation zur Einrichtung des HSI-C. Taster H-1000-3202 Technische Daten: Taster und Zubehör – oder besuchen Sie unseren Webshop unter www.renishaw.com/shop.
- Seite 27 Leere Seite. www.renishaw.com/ts27r...
- Seite 28 #renishaw © 1995–2024 Renishaw plc. Alle Rechte vorbehalten. Dieses Dokument darf ohne die vorherige schriftliche Genehmigung von Renishaw weder ganz noch teilweise kopiert oder reproduziert werden oder auf irgendeine Weise auf ein anderes Medium oder in eine andere Sprache übertragen werden.
