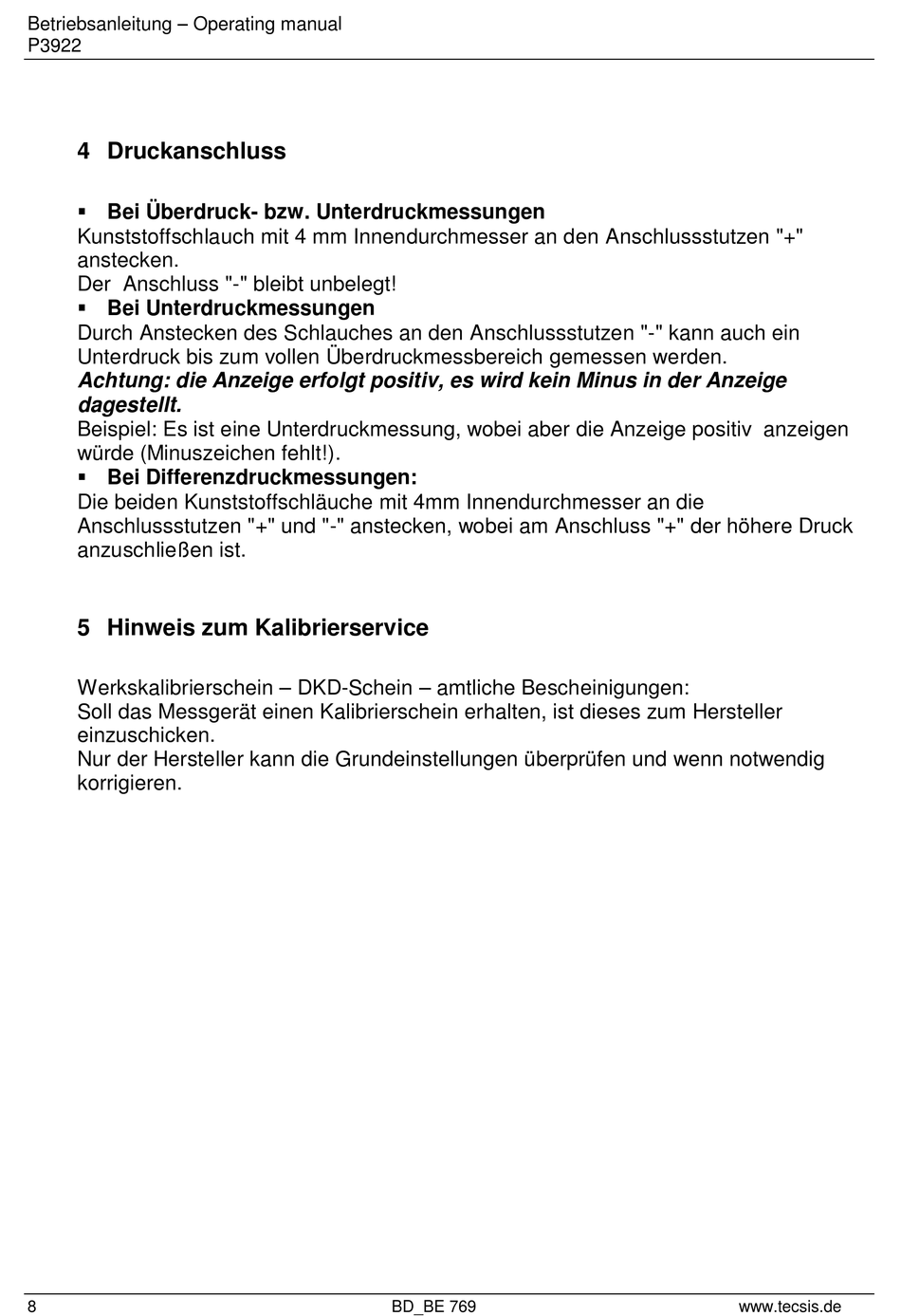

Betriebsanleitung – Operating manual
P3922
4 Druckanschluss
Bei Überdruck- bzw. Unterdruckmessungen
Kunststoffschlauch mit 4 mm Innendurchmesser an den Anschlussstutzen "+"
anstecken.
Der Anschluss "-" bleibt unbelegt!
Bei Unterdruckmessungen
Durch Anstecken des Schlauches an den Anschlussstutzen "-" kann auch ein
Unterdruck bis zum vollen Überdruckmessbereich gemessen werden.
Achtung: die Anzeige erfolgt positiv, es wird kein Minus in der Anzeige
dagestellt.
Beispiel: Es ist eine Unterdruckmessung, wobei aber die Anzeige positiv anzeigen
würde (Minuszeichen fehlt!).
Bei Differenzdruckmessungen:
Die beiden Kunststoffschläuche mit 4mm Innendurchmesser an die
Anschlussstutzen "+" und "-" anstecken, wobei am Anschluss "+" der höhere Druck
anzuschließen ist.
5 Hinweis zum Kalibrierservice
Werkskalibrierschein – DKD-Schein – amtliche Bescheinigungen:
Soll das Messgerät einen Kalibrierschein erhalten, ist dieses zum Hersteller
einzuschicken.
Nur der Hersteller kann die Grundeinstellungen überprüfen und wenn notwendig
korrigieren.
8
BD_BE 769
www.tecsis.de
