Rockwell Automation Allen-Bradley PanelView Plus 7 Benutzerhandbuch Seite 31

Anschließen der
Wechselstromversorgung
Wenn Sie eine Gleichstromsammelschiene verwenden, können Sie das Terminal
aus der gleichen Stromquelle wie andere Geräte mit Strom versorgen.
Gehen Sie wie folgt vor, um das Bedienerterminal an die Gleichstromversorgung
anzuschließen.
1. Stellen Sie sicher, dass die Verdrahtung nicht mit einer Stromquelle
verbunden ist.

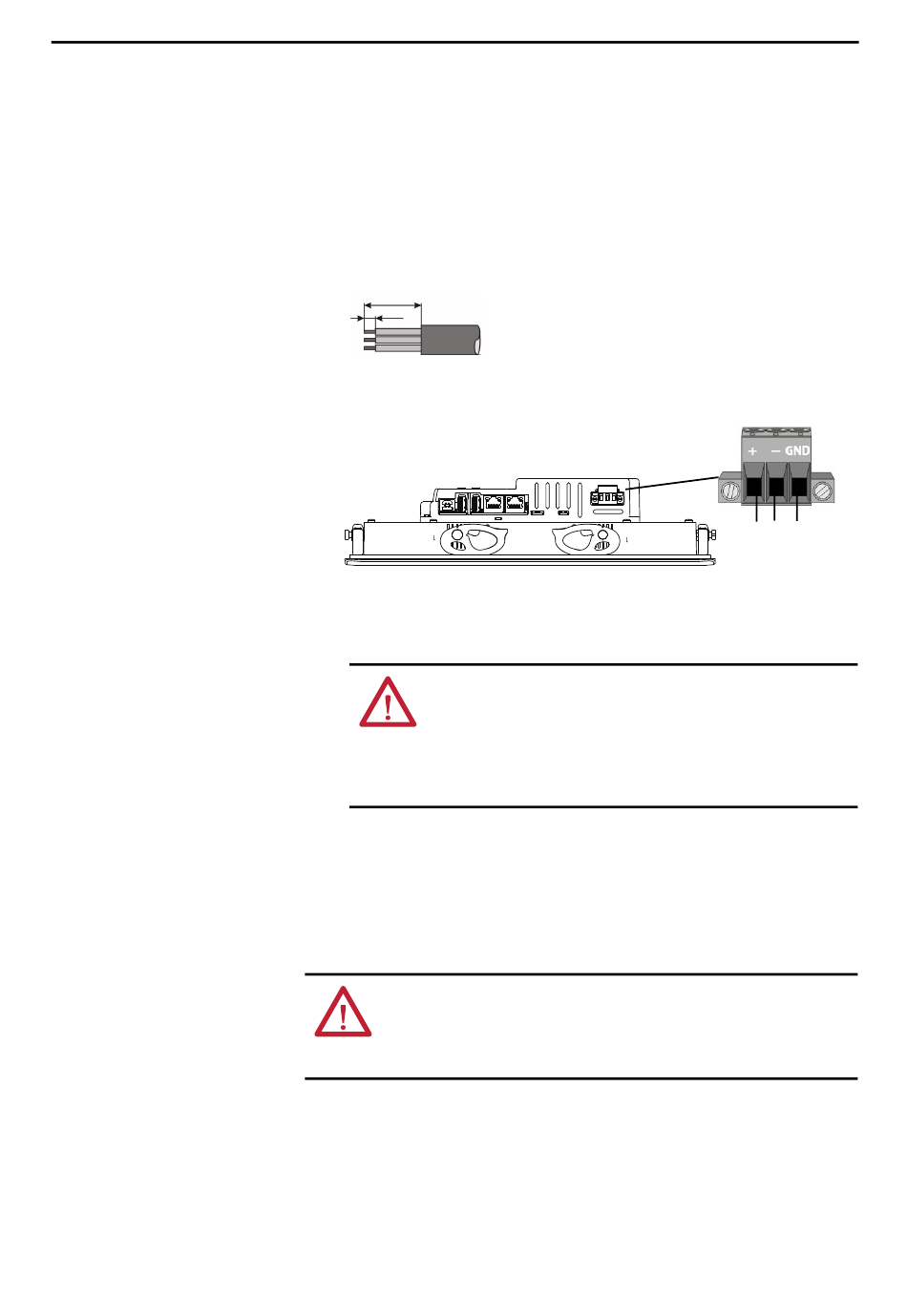

2. Entfernen Sie 7 mm der Isolierung von den Enden der Drähte.
20 mm
7 mm
3. Befestigen Sie die DC-Versorgungskabel an den markierten Klemmen
(+ und –) der Klemmenleiste.
4. Befestigen Sie den Erdungsdraht am Schutzkontakt an der Klemmenleiste.
Der Schutzkontakt muss an eine Erdung mit niedriger Impedanz
angeschlossen werden.
ACHTUNG: Das Anschließen der Erdung an Masse ist obligatorisch.
Dieser Anschluss ist für die Störfestigkeit, Zuverlässigkeit und
elektromagnetische Verträglichkeit (EMV) gemäß der EMV-Richtlinie
der Europäischen Gemeinschaft (EU) zur Erfüllung der Anforderungen
für das CE-Kennzeichen erforderlich. Dieser Anschluss ist für die
Sicherheit gemäß Underwriters Laboratory erforderlich.
5. Schalten Sie das Bedienerterminal ein.
Terminals mit einem AC-Netzteil weisen die folgenden Nennleistungen auf.
• 100 bis 240 V AC (50 bis 60 Hz)
• Max. 105 V A
ACHTUNG: Durch eine falsche Verdrahtung der Netzklemmen kann Spannung
an den Kommunikationsverbindergehäusen anliegen.
Schließen Sie das Terminal erst an der Stromversorgung an, wenn alle Drähte
angeschlossen sind. Andernfalls besteht die Gefahr eines elektrischen Schlages.
Rockwell Automation-Publikation 2711P-UM008A-DE-P – Mai 2015
Installieren des PanelView Plus 7 Performance-Terminals Kapitel 2
DC+ DC– GND
31
