Rockwell Automation Allen-Bradley PanelView Plus 7 Benutzerhandbuch Seite 11

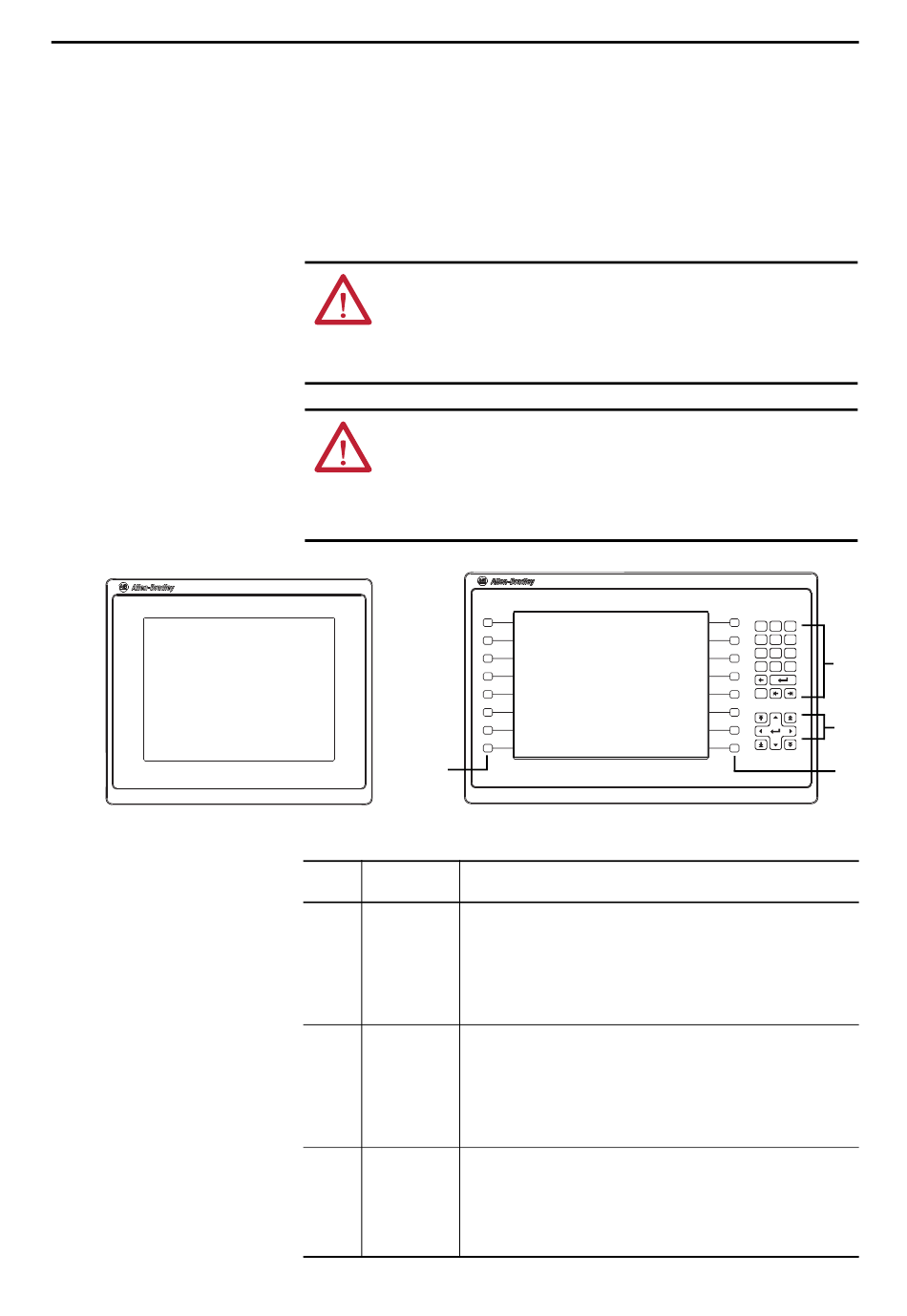

Bedienersteuerung Alle Terminals verfügen über eine Farbanzeige mit Touchscreen oder einen
Touchscreen mit Keypad zur Bedienersteuerung.
• Analoge, resistive Touchscreens bieten eine präzise und widerstandsfähige
Touch-Steuerung für industrielle Anwendungen.
• Die Keypad-Modelle sind abgesehen von der Anzahl der Funktionstasten
auf der rechten und linken Seite der Anzeige ähnlich. Größere Modelle
verfügen über zusätzliche Tasten.
ACHTUNG: Keypad und Touchscreen unterstützen die Eingabe über Finger,
Stift oder mit Handschuhen in trockenen oder feuchten Umgebungen.
Die Spitze des Kunststoffstifts muss über einen Radius von mindestens 1,3 mm
verfügen. Andere Objekte oder Werkzeuge können das Keypad oder den
Touchscreen beschädigen.
ACHTUNG: Führen Sie nicht mehrere Vorgänge gleichzeitig aus. Dies könnte
zum unbeabsichtigten Ausführen einer Funktion führen.
• Berühren Sie immer nur ein Bedienungselement auf dem Touchscreen mit
einem Finger.
• Drücken Sie immer nur eine Taste am Terminal.
3
Tabelle 2 – Terminal-Keypad
Kompo- Leistungsmerk- Beschreibung
nente mal
Enthält Zahlen-, Dezimal-, Minus- sowie die folgenden Tasten:
• Rückschritt – löscht das Zeichen links vom Einfügepunkt.
• Eingabetaste – Eingabe der aktuell hervorgehobenen Taste oder einer leeren
Numerisches
1
Tastenfeld
• Tabstopp nach links, Tabstopp nach rechts – Auswahl des vorherigen oder
• Esc – Beenden oder Schließen eines Dialogfelds.
Zur Navigationssteuerung.
• Pfeiltasten – Auswahl einer Taste auf der virtuellen Tastatur, die sich über, unter,
2 Navigationstasten
• Start/Ende – verschieben den Einfügepunkt an den Anfang oder das Ende eines
• Bild auf/Bild ab – Wechsel zur nächsten oder vorherigen Seite einer Liste.
Funktionstasten
Führen bestimmte Befehle aus, wenn Ereignisse für einen Bildschirm oder dessen
Grafikelemente konfiguriert sind. Die Taste F1 kann beispielsweise zum Navigieren
auf einen anderen Bildschirm konfiguriert werden.
3
• F1 bis F6 und F7 bis F12
6,5 Zoll-Terminal
10 Zoll-Terminal • F1 bis F8 und F9 bis F16
• F1 bis F10 und F11 bis F20
15 Zoll-Terminal
Rockwell Automation-Publikation 2711P-UM008A-DE-P – Mai 2015
F1
F2
F3
F4
F5
F6
F7
F8
Zeile, wenn sich der Einfügepunkt im Textfeld der virtuellen Tastatur befindet.
nächsten Steuer- oder Eingabeelements.
links oder rechts von der ausgewählten Taste befindet; der Cursor wird im Textfeld
in die ausgewählte Richtung verschoben.
Texts oder numerischen Eingabefelds.
Überblick Kapitel 1
F9
7 8 9
4 5 6
F10
1 2 3
F11
1
.
–
0
F12
Esc
F13
F14
2
F15
F16
3
11
