Kapitel 5 Installieren und Austauschen von Komponenten
Anschließen eines
Lautsprechers
118

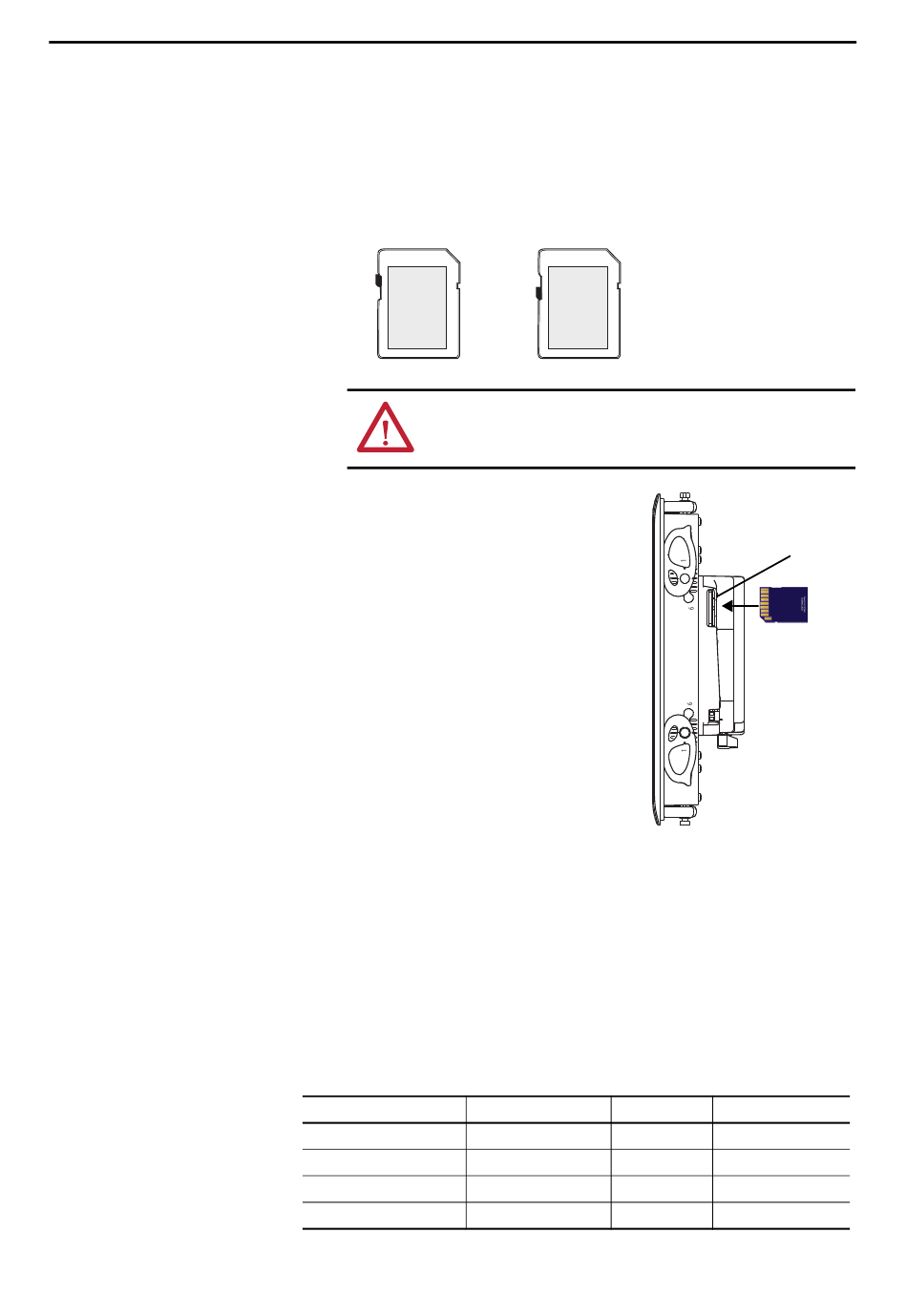

Gehen Sie wie folgt vor, um eine SD-Karte im Kartensteckplatz zu installieren.
1. Stellen Sie sicher, dass die SD-Karte je nach Bedarf gesperrt oder
entsperrt ist.
• Wenn sie entsperrt ist, kann das Terminal Daten auf die Karte schreiben
oder Daten von der Karte lesen.
• Wenn sie gesperrt ist, kann das Terminal nur Daten von der Karte lesen.
Entsperrt
ACHTUNG: Richten Sie die SD-Karte richtig aus, bevor Sie sie in den
Steckplatz einsetzen. Wenn Sie die Karte gewaltsam in den Steckplatz
drücken, kann die Karte oder das Terminal beschädigt werden.
2. Drücken Sie die SD-Karte fest in den
Steckplatz, bis Sie ein Klicken hören.
Sie hören ein Klicken, wenn die Karte
einrastet.
Um die Karte zu entfernen, drücken Sie
sie zuerst leicht nach innen. Hierdurch
wird die SD-Karte entsperrt.
Anschließend können Sie die Karte aus
dem Steckplatz entfernen.
Sie können einen Lautsprecher oder einen Audioverstärker am Terminal
anschließen, um Alarme oder Feedback zu Bedieneraktionen ansagen zu lassen
oder die Audiospur beim Abspielen von Videos hören zu können.
Lautsprecher werden über das Windows CE-Betriebssystem (Windows Media
HINWEIS
Player) betrieben, werden von der FTView ME Station-Software jedoch nicht
unterstützt.
Auswahl eines Lautsprechers für einen Verstärker der Klasse D
Lautsprecher-Impedanz (Ω)
4
4
8
8
Rockwell Automation-Publikation 2711P-UM008A-DE-P – Mai 2015
Gesperrt
Test-Frequenz (KHz) THD + N (%)
1
1 10
1
1 10
SD-Kartensteckplatz
Ausgangsleistung (W)
1 2,2
2,7
1 1,3
1,6
